Discontinued
FLIR A35sc Test Kit
Benchtop Thermal Camera
Remplacement recommandé : Kits de recherche et développement FLIR A50/A70
Les kits de recherche et développement FLIR A50/A70 sont des solutions abordables et prêtes à l'emploi pour l'analyse de l'imagerie thermique dans les applications de test électronique et de R&D. Grâce aux milliers de points de mesures de températures fournis, les utilisateurs peuvent éliminer les hypothèses thermiques, réduire le temps de développement de produit et améliorer l’efficacité et la fiabilité du produit.
Know exactly where to measure and trust your findings every time with the FLIR A35sc Benchtop Test Kit. Unlike thermocouples or spot pyrometers, the A35sc allows you to measure thousands of temperature points across your target and get reliable data in seconds. Together with the kit’s lens choices and advanced analysis software, the A35sc kit provides a dependable temperature measurement solution for industrial and R&D labs.
Dependable Benchtop Testing
A325sc supports 14-bit, 320 × 240 data-streaming over Ethernet at rates as high as 60 Hz.
GigE Vision and GenICam compliance streamlines setup, and supports easy integration with third-party software.
A325sc works seamlessly with FLIR ResearchIR Max software or MathWorks® Matlab, for intuitive viewing and recording, and advanced processing power.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 320 × 256 pixels |
| Résolution | 320 × 256 |
| Pas du détecteur | 25 µm |
| Gamme spectrale | 7.5–13 µm |
| Type de détecteur | Focal plane array (FPA), uncooled VOX microbolometer |
| Ouverture f | 1.25 |
| Sensibilité | <0.05°C @ 30°C/50 mK |
| Sensibilité thermique/NETD | <0.05°C @ 30°C (86°F) / 50 mK |
| Plage de température | -25°C to 135°C (-13F to 275°F) / -40°C to 550°C (-40°F to 1022°F) |
| Mise au point | Fixed |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 48° × 39° |
| Constante de temps du détecteur | Typical 12 ms |
| Dimension minimum de point | 100 µm |
| Distance minimale de mise au point | 3.2 cm (1.6 in.) |
| Fréquence d'image | 60 Hz |
| Gamme spectrale | 7.5–13 µm |
| Longueur focale | 9 mm (0.35 in.) |
| Mise au point | Fixed |
| Ouverture f | 1.25 |
| Pas du détecteur | 25 µm |
| Résolution | 320 × 256 |
| Résolution IR | 320 × 256 pixels |
| Résolution spatiale (CdV instantané) | 2.78 mrad |
| Sensibilité | <0.05°C @ 30°C/50 mK |
| Sensibilité thermique/NETD | <0.05°C @ 30°C (86°F) / 50 mK |
| Transmission continue de données numériques au PC | Gigabit Ethernet |
| Type de détecteur | Focal plane array (FPA), uncooled VOX microbolometer |
| Mesure et analyse | |
|---|---|
| Correction liée aux optiques externes et aux fenêtres | Automatic, based on input of optics/window transmission and temperature |
| Correction liée à la température apparente réfléchie | Automatic, based on input of reflected temperature |
| Correction liée à la transmission atmosphérique | Automatic, based on inputs for distance, atmospheric temperature and relative humidity |
| Correction liée à la transmission des optiques | Automatic, based on signals from internal sensors |
| Correction liée à l’émissivité | Variable from 0.5 to 1.0 |
| Corrections de mesure | Global object parameters |
| Dimensions de la caméra (L × P × H) | 106 × 40 × 43 mm (4.2 × 1.6 × 1.7 in.) |
| Plage de température | -25°C to 135°C (-13F to 275°F) / -40°C to 550°C (-40°F to 1022°F) |
| Plage de températures de l’objet | -25°C to 135°C (-13 to 275°F) / –40°C to 550°C (-40 to 1022°F) |
| Précision | ±5°C (±9°F) or ±5% of reading |
| Traçage de la température dans le temps | Yes |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet, PoE IEEE 802.3af class 0 Power |
| Communication Ethernet | GigE Vision ver. 1.2 Client API GenICam compliant |
| Entrée de synchronisation | 1×, non-isolated |
| Entrée de synchronisation - Objet | Frame sync in to control camera |
| Entrée de synchronisation - Type | LVC Buffer @3.3V, "0" <0.8 V, "1" >2.0 V. |
| Entrées numériques | General Purpose, 1× opto-isolated, "0" <1.2 VDC, "1" = 2–25 VDC. |
| Ethernet | Control and image |
| Flux d'images par Ethernet | 8-bit monochrome @ 60 Hz •Signal linear/ DDE •Automatic/ Manual •Flip H&V 14-bit 320 × 256 pixels @ 60 Hz •Signal linear/ DDE •Temperature linear GigE Vision and GenICam compatible |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | General purpose |
| Objet de la sortie numérique | General purpose output to ext. device (programmatically set) |
| Protocoles Ethernet | TCP, UDP, ICMP, IGMP, DHCP, GigEVision |
| Sortie de synchronisation | 1×, non-isolated |
| Sortie de synchronisation - Objet | Frame sync out to control another Ax5 camera |
| Sortie de synchronisation - Type | LVC Buffer @ 3.3V, "0"=24 MA max, "1"= –24 mA max. |
| Sorties numériques | 1× opto-isolated, 2–40 VDC, max 185 mA |
| Tension d'alimentation des E/S numériques | 2–40 VDC, max 200 mA |
| Tension d'isolation des E/S numériques | 500 VRMS |
| Type de connecteur de synchronisation numérique | 12-pole M12 connector (shared with Digital I/O and External power) |
| Type de connecteur des E/S numériques | 12-pole M12 connector (shared with Digital Synchronization and External power) |
| Type de connecteur Ethernet | RJ-45 |
| Type de connexion Ethernet | Gigabit Ethernet |
| Informations générales | |
|---|---|

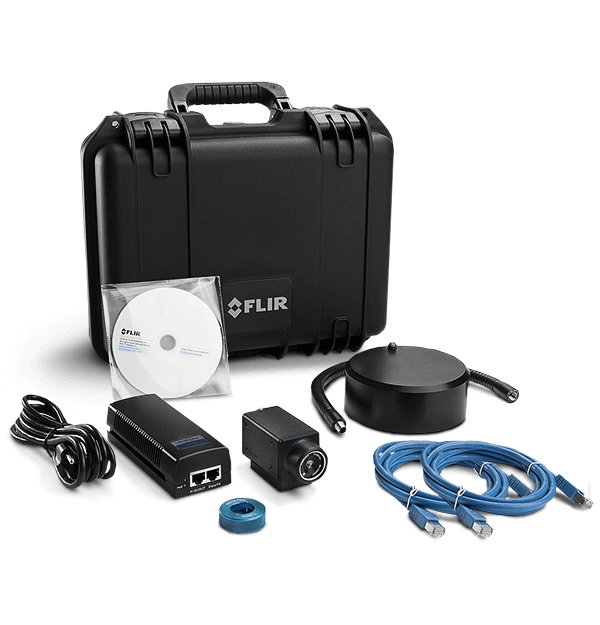

| Contenu de l’emballage | Hard transport case Infrared camera with lens Base support Cable tie (2 ea.) Ethernet cable CAT-6, 2m/6.6 ft (2 ea.) FLIR ResearchIR Standard 4 Focus adjustment tool Gooseneck Mains cable kit (UK,EU,US) PoE Injector (power over Ethernet) Printed documentation Table stand |
| Format de l'emballage | 370 x 180 x 320 mm (14.6 x 7.1 x 12.6 in.) |
| Logiciel Research IR fourni | Yes |
| Matériau du boîtier | Magnesium and aluminum |
| Montage sur socle | 4 × M3 thread mounting holes (bottom) |
| Poids | 0.200 kg (0.44 lb.) |
| Type d'emballage | Cardboard box |
| Alimentation | |
|---|---|
| Alimentation externe | 12/24 VDC, <3.5 W nominal <6.0 W absolute max |
| Tension | Allowed range 10–30 VDC |
| Type de connecteur d'alimentation externe | 12-pole M12 connector (shared with Digital I/O and Digital Synchronization ) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | •EN 61000-6-2 (Immunity) •EN 61000-6-3 (Emission) •FCC 47 CFR Part 15 Class B (Emission) |
| Humidité (fonctionnement et stockage) | IEC 60068-2-30/24 h 95% relative humidity 25°C to 40°C (77°F to 104°F) |
| Montage sur trépied | UNC ¼"-20 (on three sides) |
| Plage de températures de fonctionnement | –15°C to 50°C (5°F to 122°F) The operating temperature range assumes that the camera is mounted on the base support (included in the package) or a similar type of heatsink. |
| Plage de températures de stockage | –40°C to 70°C (–40°F to 158°F) |
| Résistance aux chocs | 25 g (IEC 60068-2-27) |
| Vibration | 2 g (IEC 60068-2-6 & MIL-STD810G) |
| Étanchéité | IP 40 (IEC 60529) with base support mounted |
