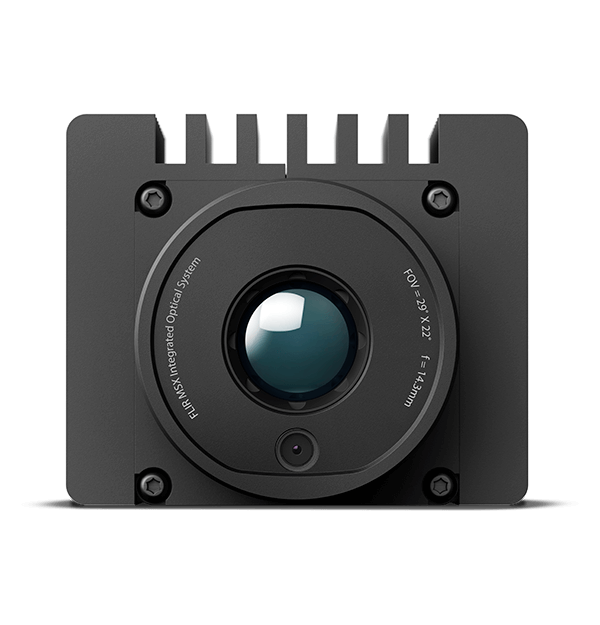

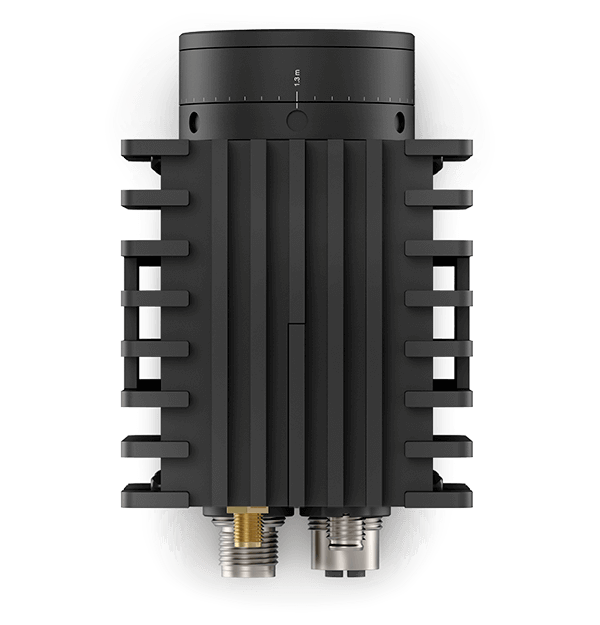

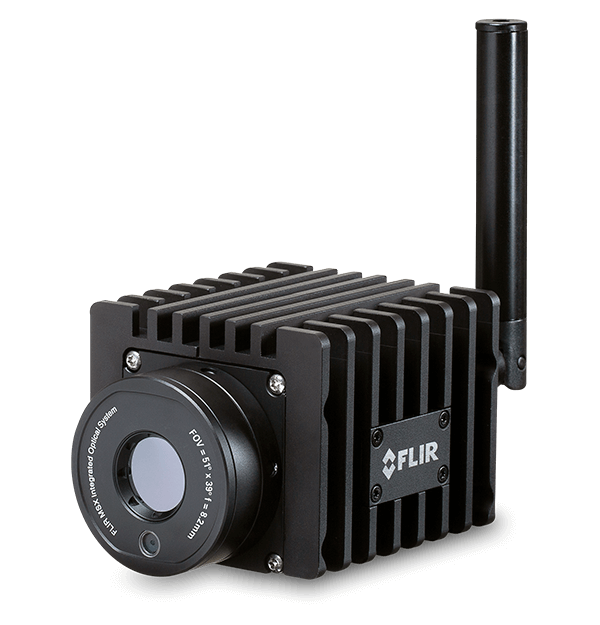

Caméra thermique fixe
Les caméras thermiques en continu FLIR A50 et A70 sont le bon choix pour les utilisateurs qui veulent une caméra ayant des capacités de contrôle et un flux d’images sur Ethernet, ainsi que la possibilité d’effectuer des analyses et de collecter des données brutes sur les caractéristiques thermiques à l’aide d’applications logicielles préférées. Avec des options pour le Wi-Fi, une caméra visuelle intégrée, un flux d’images radiométriques compressées et la compatibilité ONVIF S (version avancée uniquement), ces caméras d’automatisation à focale fixe, petites et légères, optimiseront le contrôle des processus et l’assurance qualité afin d’améliorer le rendement, la qualité des produits, le temps d’exécution et de réduire les coûts.
| Highlighted | |
|---|---|
| Type de connecteur des E/S numériques | M12 12 broches codé A, mâle (partagé avec l’alimentation externe) |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 – 1,5 V, Vin (élevé) = 3 – 25 V |
| Objet de la sortie numérique | Programmatiquement activé ; défaut (NC) |
| Sorties numériques | 3x opto-isolé, 0 – 48 VCC, max. 350 mA; relais opto à semi-conducteurs; 1x dédié comme sortie défaut (NC) |
| Codage | Standard : Flux vidéo GVSP - non compressé ; Flux radiométrique GVSP - température linéaire et radiométrique FLIR avancé : Diffusion vidéo RTSP - H.264 / MPEG4 / MJPEG ; Diffusion radiométrique RTSP - JPEG-LS compressé, radiométrique FLIR ; Diffusion vidéo GVSP - non compressée ; Diffusion radiométrique GVSP - linéaire en température et radiométrique FLIR |
| Interface Ethernet | Câblé, Wi-Fi (facultatif) |
| Wifi | Fonction optionnelle achetée séparément. RP-SMA, connecteur femelle |
| CEM | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (champ magnétique) • FCC 47 CFR Partie 15 Classe B (émission É.-U.) • ISO 13766-1 (CEM - machinerie de terrassement et de construction de bâtiments) • EN ISO 14982 (CEM - machinerie agricole et forestière) |
| Ouverture f | 1.4 |
| Fréquence d'image | |
| Fréquence d'image | 30 Hz |
| Sensibilité thermique/NETD | <35 mK |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la lecture pour la température ambiante de 15 °C– à 35 °C (59 °F à 95 °F) et température de l’objet au-dessus de 0 °C (32 °F) |
| Fonctions d’alarme | S/O |
| Sortie d’alarme | S/O |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Alimentation par Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | Standard : Flux vidéo GVSP - non compressé ; Flux radiométrique GVSP - température linéaire et radiométrique FLIR avancé : Diffusion vidéo RTSP - H.264 / MPEG4 / MJPEG ; Diffusion radiométrique RTSP - JPEG-LS compressé, radiométrique FLIR ; Diffusion vidéo GVSP - non compressée ; Diffusion radiométrique GVSP - linéaire en température et radiométrique FLIR |
| Communication Ethernet | • GigE Vision ver. 1.2 • Client API GenICam compatible • TCP/IP basé sur socket propriétaire FLIR |
| Communication série | Commande Panoramique et Inclinaison. Interface matérielle standard Pelco D : RS232 et RS485 exclusivement |
| Conformité ONVIF Profil S | Standard : Pas avancé : Oui |
| Enregistrement des images | S/O |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 – 1,5 V, Vin (élevé) = 3 – 25 V |
| Ethernet | Pour le contrôle, le résultat, l’image et la puissance |
| Interface Ethernet | Câblé, Wi-Fi (facultatif) |
| Multidiffusion | Oui |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC ; NUC désactivé ; ÉTIQUETTE d’image (Démarrer, Arrêter, Général) ; contrôle du flux d’image (selon SFNC 2.3) : • Cadre unique (sur trigg) • Multiframe (sur trigg) • Continu |
| Objet de la sortie numérique | Programmatiquement activé ; défaut (NC) |
| Protocoles Ethernet | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| RS-232 | Connecteur mâle M8 à code A |
| Sorties numériques | 3x opto-isolé, 0 – 48 VCC, max. 350 mA; relais opto à semi-conducteurs; 1x dédié comme sortie défaut (NC) |
| Tension d'isolation des E/S numériques | 500 VRMS |
| Type de connecteur des E/S numériques | M12 12 broches codé A, mâle (partagé avec l’alimentation externe) |
| Type de connecteur Ethernet | M12 8 broches codé X, femelle; RP-SMA, femelle |
| Type de connexion Ethernet | 1 000 Mbit/s |
| Wifi | Fonction optionnelle achetée séparément. RP-SMA, connecteur femelle |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | FSX® / égalisation de l’histogramme (IR uniquement) |
| Caméra visible | Accessoire en option |
| Champ de vision (CdV) | 29 ° : 29° × 22° 51 ° : 51° × 39° 95 ° : 95° × 74° |
| Diffusion de vidéos IR radiométriques | Standard : Vision GigE et RTSP Advanced : Vision GigE et RTSP |
| Distance minimale de mise au point | 29 ° : 0,25 m (0,82 pi) 51 ° : 0,2 m (0,66 pi) 95 ° : 0,1 m (0,33 pi) |
| Fréquence d'image | 30 Hz |
| Fréquence d'image | |
| Gamme spectrale | 7,5–14 µm |
| Lecture | Aucune lecture de mesures, vidéo en continu seulement |
| Longueur focale | 29 ° : 14,3 mm (0,56 po) 51 ° : 8,2 mm (0,32 po) 95 ° : 4,1 mm (0,16 po) |
| Matrice à plan focal (FPA) | Microbolomètre non refroidi |
| Mise au point | Fixe, réglable avec outil inclus |
| MSX | Oui, inclus dans l’option de caméra visuelle |
| Ouverture f | 1.4 |
| Pas du détecteur | A50 : 17 µm A70 : 12 µm |
| Résolution du flux vidéo | Norme A50 : Flux vidéo GVSP : 640 × 480 pixels Flux radiométrique GVSP : 464 × 348 pixels A50 Avancé : Diffusion vidéo RTSP, source 0 : 640 Diffusion vidéo RTSP × de 480 pixels, source 1 : 1 280 Diffusion radiométrique RTSP de × 960 pixels : 464 × 348 pixels Diffusion vidéo GVSP : 640 × 480 pixels Diffusion radiométrique GVSP : 464 × 348 pixels A70 Standard : Flux vidéo GVSP : 640 × 480 pixels Flux radiométrique GVSP : 640 × 480 pixels A70 Avancé : Diffusion vidéo RTSP, source 0 : 640 × 480 pixels Diffusion vidéo RTSP, source 1 : 1 280 × 960 pixels Diffusion radiométrique RTSP : 640 × 480 pixels Diffusion vidéo GVSP : 640 × 480 pixels Diffusion radiométrique GVSP : 640 × 480 pixels |
| Résolution IR | A50 : 464 × 348 A70 : 640 × 480 |
| Sensibilité thermique/NETD | <35 mK |
| Superposition | Sans |
| Vidéo Flux | Standard : Protocole GVSP (GigE Vision) avancé : Protocoles RTSP ou GVSP (GigE Vision) |
| Mesure et analyse | |
|---|---|
| Correction liée à la transmission atmosphérique | Basée sur les entrées de distance, la température atmosphérique et l’humidité relative |
| Corrections de mesure | S/O |
| Détection automatique de la chaleur et du froid | S/O |
| Fonctions d’alarme | S/O |
| Outils de mesure | S/O |
| Plage de températures de l’objet | A50 : –20 à 175 °C (–4 à 347 °F) 175 à 1 000 °C (347 à 1 832 °F) A70 : –20 à 175 °C (–4 à 347 °F) –20 à 250 °C (–4 à 482 °F) 175 à 1 000 °C (347 à 1 832 °F) |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la lecture pour la température ambiante de 15 °C– à 35 °C (59 °F à 95 °F) et température de l’objet au-dessus de 0 °C (32 °F) |
| Préréglage de mesures | S/O |
| Sortie d’alarme | S/O |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 po) |
| Matériau du boîtier | Aluminium |
| Montage sur socle | 4 x M2.5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque de refroidissement inférieure |
| Poids | 519 g (1,14 lb) sans plaque de refroidissement inférieure |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (champ magnétique) • FCC 47 CFR Partie 15 Classe B (émission É.-U.) • ISO 13766-1 (CEM - machinerie de terrassement et de construction de bâtiments) • EN ISO 14982 (CEM - machinerie agricole et forestière) |
| Corrosion | • ISO 12944 C4 G ou H • EN60068-2-11 |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 heures, humidité relative de 95 %, 25–40 °C (77–104 °F)/2 cyclesEN60068-2-38 |
| Montage sur trépied | 4 x M2.5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque de refroidissement inférieure |
| Plage de températures de fonctionnement | –20° C à 50– C (°4° F à 122 F) La plaque de refroidissement est nécessaire à des températures supérieures à 40 C (104° F). Capteur de température interne maximum : 70 °C (158 °F) |
| Résistance aux chocs | IEC 60068-2-27, 25 g |
| Spectre radioélectrique | • FCC 47 CFR Partie 15 Classe C (bande 2,4 GHz US) • FCC 47 CFR Partie 15 Classe E (bande 5 GHz US) • RSS-247 (bande 2,4 GHz et 5 GHz Canada) • ETSI EN 300 328 V2.1.1 (bande 2,4 GHz EU) • ETSI EN 301 893 V2.1.1 (bande 5 GHz EU) |
| Vibration | • CEI 60068-2-6, 0,15 mm à 1058 Hz et 2 g à 58500 Hz, sinusoidal• IEC 61373 Cat 1 (Railway) |
| Étanchéité | CEI 60529 et IP66 |
| Alimentation | |
|---|---|
| Alimentation externe | 24/48 V c.c. 8 W max. |
| Consommation électrique | • 7,5 W à 24 V c.c. typique• 7,8 W à 48 V c.c. typique• 8,1 W à 48 V PoE typique |
| Raccordement électrique | M12 12 broches codé A, mâle (partagé avec E/S numériques) |
| Tension externe | Plage autorisée de 18 V à 56 V c.c. |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
