Discontinued

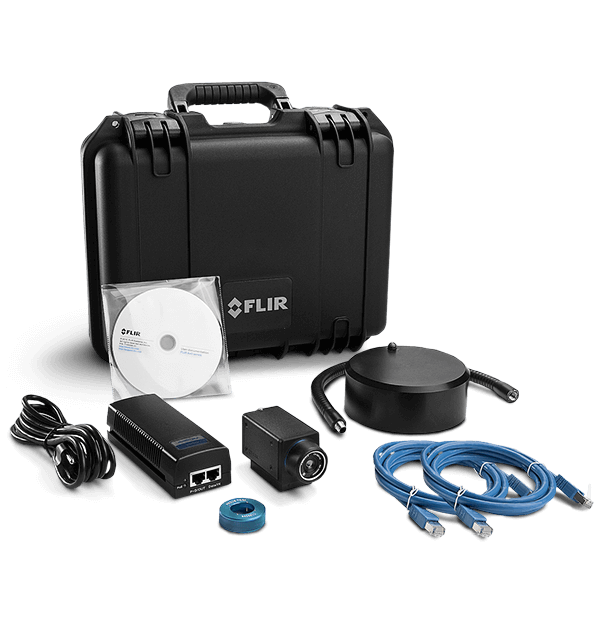

FLIR A65sc Test Kit
Caméra thermique de laboratoire
Remplacement recommandé : Kits de recherche et développement FLIR A50/A70
Les kits de recherche et développement FLIR A50/A70 sont des solutions abordables et prêtes à l'emploi pour l'analyse de l'imagerie thermique dans les applications de test électronique et de R&D. Grâce aux milliers de points de mesures de températures fournis, les utilisateurs peuvent éliminer les hypothèses thermiques, réduire le temps de développement de produit et améliorer l’efficacité et la fiabilité du produit.
Le Kit de test en laboratoire FLIR A65sc est idéal pour les laboratoires de génie et de science qui souffrent de contraintes d'espace. Le détecteur Vox non refroidi offre une imagerie de grande longueur d'onde comprenant des milliers de points de mesure de la température sur votre cible, pour des résultats plus fiables et plus complets que ceux d'un thermocouple ou d'un pyromètre. Grâce au choix d'objectifs du kit et au logiciel d'analyse avancé, le kit A65sc est la solution de mesure de la température la plus fiable pour les laboratoires industriels et de R&D.
Tests thermiques en laboratoire avancés
Les mesures sans contact instantanées sur l'ensemble des 327 680 pixels (640 x 512) de l'image thermique éliminent les approximations dans la recherche des points chauds.
Avec une précision de ±5 % et une sensibilité thermique/NETD de <50 mK, l'A65sc assure la détection précise des variations thermiques les plus fines.
L'A65sc est compatible avec GigE Vision et GenICam pour une connexion « plug-and-play » lorsqu'elle est utilisée avec des logiciels, tels qu'IMAQ Vision ou autres.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 640 × 512 pixels |
| Résolution | 640 512× |
| Pas du détecteur | 17 µm |
| Gamme spectrale | 7,5–13 µm |
| Type de détecteur | Réseau de plans focaux (FPA), microbolomètre VOX non refroidi |
| Ouverture f | 1,25 |
| Sensibilité | <0,05 °C à 30 °C/50 mK |
| Sensibilité thermique/NETD | <0,05 °C à 30 °C (86 °F) / 50 mK |
| Plage de température | -25 °C à 135 °C (-13 F à 275 °F) / -40 °C à 550 °C (-40 °F à 1 022 °F) |
| Mise au point | Fixe |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 45° × 37° |
| Constante de temps du détecteur | Typique 12 ms |
| Dimension minimum de point | 100 microns |
| Fréquence d'image | FLIR A65, f=13 mm avec kit SC (7,5 Hz) : 7,5 Hz A65sc : 30 Hz |
| Gamme spectrale | 7,5–13 µm |
| Longueur focale | 13 mm (0,5 po) |
| Mise au point | Fixe |
| Mode FLIR Screen-EST | Non |
| Ouverture f | 1,25 |
| Pas du détecteur | 17 µm |
| Résolution | 640 512× |
| Résolution IR | 640 × 512 pixels |
| Résolution spatiale (CdV instantané) | 1,31 mrad |
| Sensibilité | <0,05 °C à 30 °C/50 mK |
| Sensibilité thermique/NETD | <0,05 °C à 30 °C (86 °F) / 50 mK |
| Transmission continue de données numériques au PC | Ethernet gigabit |
| Type de détecteur | Réseau de plans focaux (FPA), microbolomètre VOX non refroidi |
| Mesure et analyse | |
|---|---|
| Correction liée aux optiques externes et aux fenêtres | Automatique, basé sur l’entrée de la transmission optique/fenêtre et de la température |
| Correction liée à la température apparente réfléchie | Automatique, en fonction de l’entrée de la température réfléchie |
| Correction liée à la transmission atmosphérique | Automatique, basé sur les entrées pour la distance, la température atmosphérique et l’humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur les signaux des capteurs internes |
| Correction liée à l’émissivité | Variable de 0,5 à 1,0 |
| Corrections de mesure | Paramètres d’objet globaux |
| Dimensions de la caméra (L × P × H) | 106 × 40 × 43 mm (4,2 × 1,6 × 1,7 po) |
| Plage de température | -25 °C à 135 °C (-13 F à 275 °F) / -40 °C à 550 °C (-40 °F à 1 022 °F) |
| Plage de températures de l’objet | -25 °C à 135 °C (-13 à 275 °F) / –40 °C à 550 °C (-40 à 1 022 °F) |
| Précision | ±5 °C (±9 °F) ou ±5 % de la lecture |
| Traçage de la température dans le temps | Oui |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Alimentation par Ethernet, PoE IEEE 802.3af classe 0 |
| Communication Ethernet | GigE Vision ver. 1.2 Conforme à l’API client GenICam |
| Entrée de synchronisation | 1×, non isolé |
| Entrée de synchronisation - Objet | Synchronisation des images dans pour contrôler la caméra |
| Entrée de synchronisation - Type | Tampon LVC @3,3 V, "0" <0,8 V, "1" >2,0 V. |
| Entrées numériques | 1× opto-isolée, "0" <1,2 VCC, "1" = 2–25 VCC. |
| Ethernet | Contrôle et image |
| Flux d'images par Ethernet | Mono monochrome 8 bits à 60 Hz Signal linéaire/DDE Retournement automatique/manuel H&V 14 bits 320 × 256 pixels à 60 Hz Signal linéaire/DDE Température linéaire compatible GigE Vision et GenICam |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | Usage général |
| Objet de la sortie numérique | Sortie à usage général vers le dispositif ext. (réglage programmable) |
| Protocoles Ethernet | TCP, UDP, ICMP, IGMP, DHCP, GigEVision |
| Sortie de synchronisation | 1×, non isolé |
| Sortie de synchronisation - Objet | Synchronisation de l’image pour contrôler une autre caméra Ax5 |
| Sortie de synchronisation - Type | Tampon LVC à 3,3 V, "0 "= 24 MA max., "1 "= –24 mA max. |
| Sorties numériques | 1× opto-isolé, 2–40 V CC, max. 185 mA |
| Tension d'alimentation des E/S numériques | 2–40 VCC, max. 200 mA |
| Tension d'isolation des E/S numériques | 500 VRMS |
| Type de connecteur de synchronisation numérique | Connecteur M12 à 12 pôles (partagé avec les E/S numériques et l’alimentation externe) |
| Type de connecteur des E/S numériques | Connecteur M12 à 12 pôles (partagé avec la synchronisation numérique et l’alimentation externe) |
| Type de connecteur Ethernet | RJ-45 |
| Type de connexion Ethernet | Ethernet gigabit |
| Informations générales | |
|---|---|
| Format de l'emballage | FLIR A65, f=13 mm avec kit SC (7,5 Hz) : 370 x 180 x 320 mm (14,6 x 7,1 x 12,6 po) A65sc : 295 x 200 x 105 mm (11,6 x 7,9 x 4,1 po) |
| Logiciel Research IR fourni | Oui |
| Matériau du boîtier | Magnésium et aluminium |
| Montage sur socle | 4 trous de montage filetés × M3 (bas) |
| Poids | 0,200 kg (0,44 lb) |
| Alimentation | |
|---|---|
| Alimentation externe | 12/24 VCC, < ; 3,5 W nominal < ; 6,0 W absolu max. |
| Tension | Plage autorisée 1 0–30 VCC |
| Type de connecteur d'alimentation externe | Connecteur M12 à 12 pôles (partagé avec les E/S numériques et la synchronisation numérique) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | EN 61000-6-2 (immunité) EN 61000-6-3 (émission) FCC 47 CFR Partie 15 Classe B (émission) |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 h 95 % d’humidité relative 25 °C à 40 °C (77 °F à 104 °F) |
| Montage sur trépied | UNC ¼"-20 (sur trois côtés) |
| Plage de températures de fonctionnement | –15 °C à 50 °C (5 °F à 122 °F) La plage de température de fonctionnement suppose que la caméra est montée sur le support de base (inclus dans l’emballage) ou un type de dissipateur thermique similaire. |
| Plage de températures de stockage | –40 °C à 70 °C (–40 °F à 158 °F) |
| Résistance aux chocs | 25 g (CEI 60068-2-27) |
| Vibration | 2 g (IEC 60068-2-6 et MIL-STD810G) |
| Étanchéité | IP 40 (CEI 60529) avec support de base monté |
