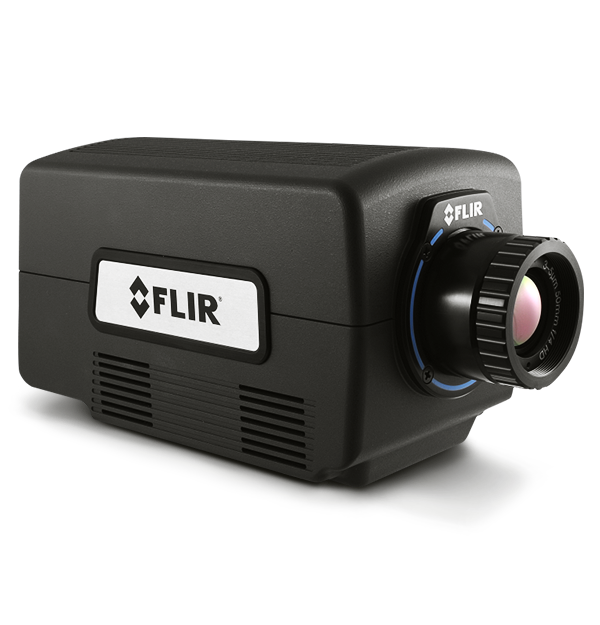

FLIR A8300sc
Caméra InSb MWIR HD compacte
La FLIR A8300sc offre la vitesse et la sensibilité dont les chercheurs ont besoin pour capturer les événements thermiques brefs et enregistrer les mesures de température les plus précises. La MWIR peut envoyer en temps réel des images HD hautement détaillées avec très peu de grain sur un PC via Gigabit Ethernet afin d'effectuer la consultation et l'enregistrement en direct des images. L'utilisateur détient un contrôle total sur le temps d'intégration, les entrées de synchronisation et les tailles de fenêtrage, si bien que l'A8300sc est l'outil idéal pour les inspections électroniques, la microscopie thermique, les tests non invasifs et bien d'autres applications de R&D.
Spécifications
| Highlighted | |
|---|---|
| Résolution du détecteur | 1280 x 720 |
| Résolution | 1280 x 720 |
| Pas du détecteur | 14 µm |
| Gamme spectrale | 3,0 à 5,0 µm |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Ouverture f de la caméra | f/4,0 |
| Plage dynamique | 14 bits |
| Sensibilité thermique (NETD) | < 20 mk |
| Fréquence d’images [plein écran] | 60 Hz |
| Fréquence d’images max. | 60 Hz en plein écran |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F) Jusqu’à 2000°C (3632°F) |
| Filtrage | Derrière l'objectif |
| Mise au point | Manuelle |
| Données image et optiques | |
|---|---|
| CAG | Linéaire, PE, DDE |
| Capacité de stockage en électrons d'un pixel | 5,9 millions d’électrons |
| Commande de la caméra | GenICam |
| Efficacité opérationnelle | > 99,5 % (99,9 % typique) |
| Filtrage | Derrière l'objectif |
| Fréquence d’images max. | 60 Hz en plein écran |
| Fréquence d’images [plein écran] | 60 Hz |
| Gamme spectrale | 3,0 à 5,0 µm |
| Lecture | Instantané |
| Mise au point | Manuelle |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Plein écran, demi ou quart d'écran |
| Objectifs disponibles | 17 mm, 25 mm, 50 mm, 100 mm |
| Objectifs macro/microscopes | 1x, 4x |
| Ouverture f de la caméra | f/4,0 |
| Palette | 8 bits sélectionnable |
| Pas du détecteur | 14 µm |
| Plage dynamique | 14 bits |
| Protocole des données numériques | Gigabit Ethernet (GigE Vision 2.0), USB3 (USB3 Vision), CoaXPress |
| Refroidissement du capteur | Cycle fermé linéaire |
| Résolution | 1280 x 720 |
| Résolution du détecteur | 1280 x 720 |
| Sensibilité thermique (NETD) | < 20 mk |
| Temps d’intégration minimum | 500 ns |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Vidéo HD | HD-SDI |
| Zoom | Le zoom vidéo est automatiquement sélectionné ; Rés. compl. = 1x, Rés. 1/4 = 2x |
| Mesure et analyse | |
|---|---|
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F) Jusqu’à 2000°C (3632°F) |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Précision | +/- 1 °C ou +/- 1 % du relevé Uniquement valable de 0 à +3 000 °C avec les configurations d’objectif et de filtre standard |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GenICam |
| Modes de synchronisation | Sync In, Sync Out |
| Vidéo analogique | NA |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 226 x 117 x 135 mm (8,9 x 4,6 x 5,3") |
| Poids [sans objectif] | 3,73 kg (8,2 lbs) |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC (état permanent < 50 W) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 x 1/4" -20, 1 x 3/8" – 16, 4 x 10/24 |
| Plage de températures de fonctionnement | -40 °C à +50 °C (-40 °F à 122 °F) |
| Plage de températures de stockage | -55 °C à 80 °C (-67 °F à 176 °F) |
| Zones de détection | 40 G, impulsion semi-sinusoïdale de 11 ms 1/4 / vibration RMS aléatoire de 4,3 G, sur l’ensemble des 3 axes |
