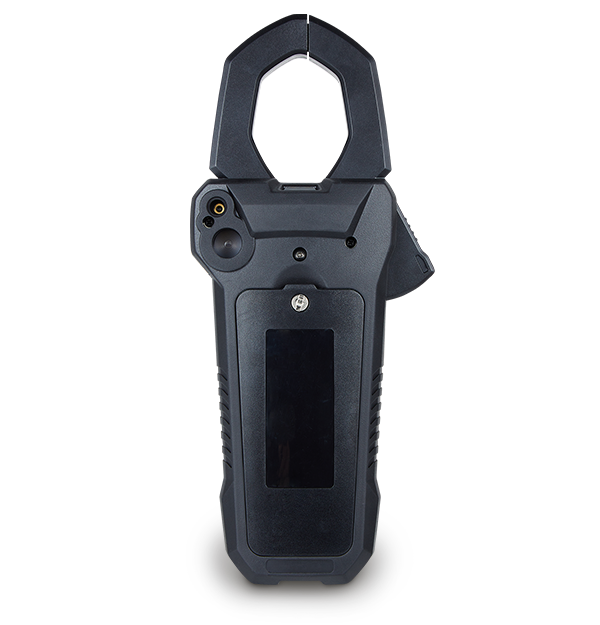

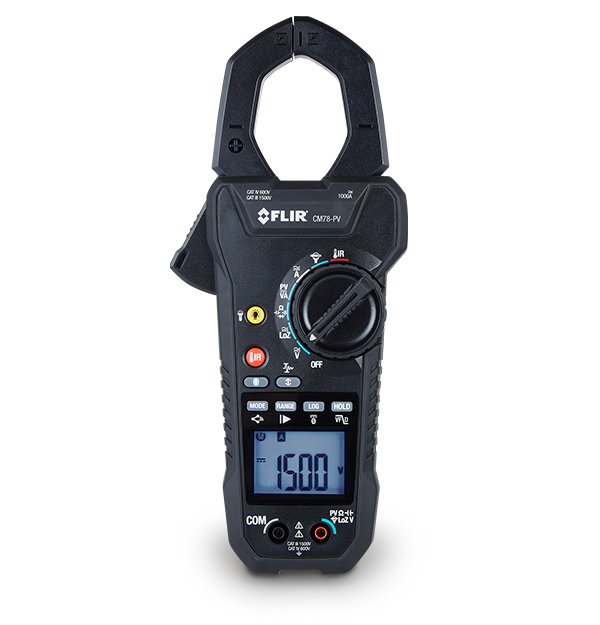

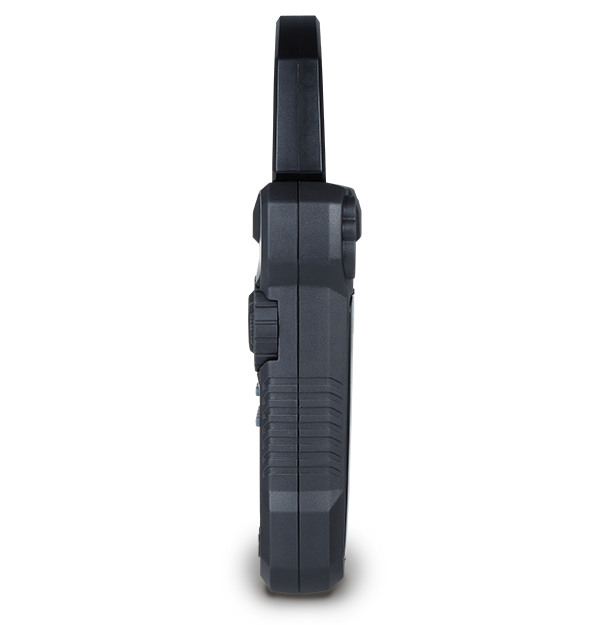

La FLIR CM78-PV est conçue pour les inspections électriques commerciales et industrielles. Elle prend en charge les mesures de courant continu des installations solaires photovoltaïques (PV) jusqu’à 1 500 V à l’aide de fils d’essai et gère jusqu’à 1 000 A CC ou CA via pince à mâchoire pour les mesures de courant continu. L’appareil est équipé de fonctions telles que le courant alternatif d’appel, le mode d’entraînement à fréquence variable (VFD), de valeurs efficaces vraies (« True RMS ») et le mode à faible impédance (LoZ) pour répondre aux besoins avancés en matière d’essais et de mesures électriques. Le thermomètre infrarouge sans contact intégré facilite le dépannage des panneaux, des conduits et des moteurs, permettant le diagnostic et la confirmation des problèmes par le biais de mesures de contact ou en capturant les défauts intermittents avec sa fonction d’enregistrement des données.
La technologie Bluetooth® du FLIR METERLiNK vous permet de vous connecter sans fil à l’application METERLiNK® sur les appareils mobiles, ce qui permet la documentation, la production de rapports et le partage des résultats sur le terrain.
Spécifications
| Highlighted | |
|---|---|
| Valeurs affichées | 6 000 |
| Ampères CA/CC | 1 000 A / Précision ±2,0 % |
| Connectivité | Bluetooth BLE |
| Catégorie de sécurité | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Mesure et analyse | |
|---|---|
| Alimentation CC PV | Plage 1 500 A / précision ±2,0 % |
| Ampères CA/CC | 1 000 A / Précision ±2,0 % |
| Capacitance | 6 000 μF / Précision ±3,0 % |
| Courant CA du mode VFD | Plage 1 000 A / précision ±5,0 % |
| Courant d’appel CA | Plage 1 000 A / précision ±3,0 % |
| Entrée Flex A CA | Plage 3 000 A / précision ±3,0 % |
| Fréquence de mesure | 3 échantillons par seconde |
| Fréquencemètre | 60 kHz / ±1,0 % |
| Homologation de catégorie | CAT IV-600 V, CAT III-1 500 V |
| Plage de mesure des pinces flexibles | 3 000 A / ±3,0 % |
| Résistance | 60 MΩ / Précision ±1,0 % |
| Seuil de vérification de continuité | Bip sonore < 50 Ω activé, bip sonore > 150 Ω désactivé |
| Température | -10 °C à 30 °C (14 °F à 86 °F), <85 % HR 30 °C à 40 °C (86 °F à 104 °F), <75 % HR 40 °C à 50 °C (104 °F à 122 °F), <45 % HR |
| Tension CA | 1 000 V / Précision ±1,0 % |
| Tension CA du mode VFD | 1 000 V CA / ±2,0 % entre 45 Hz et 65 Hz |
| Tension CC | 1 500 V / Précision ±1,0 % |
| Tension CC PV | Plage 1 500 A / précision ±2,0 % |
| Test de diodes | 3,0 V / ±1,5 % |
| V LoZ CA/CC | CA : 1 000 V / Précision ±1,5 % CC : 1 500 V / Précision ±1,5 % |
| Valeurs affichées | 6 000 |
| Valeurs efficaces (TRMS) | Oui |
| Communication et stockage des données | |
|---|---|
| Connectivité | Bluetooth BLE |
| Mémoire | Lectures par ensemble de mémoire : 999 ensembles par fichier |
| Portée Bluetooth max. | 10 m (32 pi) |
| Stockage des données | Intervalle configurable : 1 seconde |
| Alimentation | |
|---|---|
| Autonomie de la batterie | Environ 50 heures, avec piles alcalines |
| Batterie | 6× piles alcalines AAA |
| Mise hors tension automatique | Après environ 25 minutes d’inactivité |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 257 mm × 110 mm × 50 mm (10,2 po × 4,3 po × 2,0 po) |
| Lampes de travail | 2 × DEL blanches |
| Poids | 630 g (1,39 lb) |
| Spécifications environnementales et certifications | |
|---|---|
| Catégorie de sécurité | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| CEM | EN61326-1, EN61326-2-2, EN300328 |
| Certifications | ETL, CE, FCC, FDA, RCM |
| Coefficient de température | 0,2 × (précision spécifiée) / °C, <18 °C (64,4 °F), > 28 °C (82,4 °F) |
| Garantie | Garantie à vie limitée https://www.flir.com/testwarranty |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C à 30 °C (14 °F à 86 °F), <85 % HR 30 °C à 40 °C (86 °F à 104 °F), <75 % HR 40 °C à 50 °C (104 °F à 122 °F), <45 % HR |
| Température de stockage et humidité relative [HR] | -20 °C à 60 °C (-4 °F à 140 °F), 0 à 80 % HR (sans piles) |
| Accessoires | |
|---|---|
| Contenu de la livraison | Pochette de transport fils d’essai moulés doubles CAT III-1 500 V Bornes PV MC4 CAT III-1 500 V (TA89) 6 piles AAA (LR03) Manuel de l’utilisateur |
