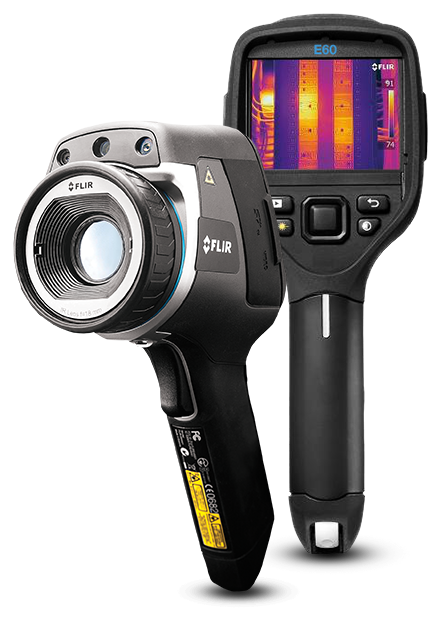

FLIR E60
Caméra infrarouge avancée avec MSX®
Avec la FLIR E60, vous résoudrez les problèmes plus efficacement, créerez des rapports détaillés plus facilement et partagerez des images et des résultats plus rapidement. Cette caméra infrarouge vous rend plus productif grâce à des fonctionnalités comme la transmission par Wi-Fi vers l'application FLIR Tools, les mesures sur plusieurs zones et les améliorations de la technologie FLIR d'imagerie dynamique multispectrale (MSX®). Mettez nettement en évidence les déperditions énergétiques, les problèmes structurels, les équipements électriques en surchauffe et bien d'autres problèmes grâce à cette caméra thermique d'une résolution de 76 800 pixels (320 x 240).
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 320 × 240 pixels |
| Sensibilité thermique/NETD | < 0,05 °C à +30 °C (+86 °F) / 50 mK |
| Plage de température | • -20 °C à +120 °C (-4 °F à +248 °F) • 0 °C à +650 °C (+32 °F à +1202 °F) |
| Précision | ±2 °C (±3,6 °F) ou ±2 % du relevé, pour une température ambiante de 10 °C à 35 °C (+50 °F à 95 °F) |
| Champ de vision (CdV) | 25° x 19° |
| Modes d’imagerie | Image IR, image à lumière visible, MSX, image dans l'image, galerie de miniatures |
| Écran | Écran tactile 3,5 po LCD, 320 x 240 pixels |
| Données image et optiques | |
|---|---|
| Alignement laser | La position est automatiquement affichée sur l’image IR |
| Caméra numérique intégrée | 3,1 MP (2048 × 1536 pixels), et une lampe LED |
| Champ de vision (CdV) | 25° x 19° |
| Diffusion de vidéos IR non radiométriques | vidéo colorisée non compressée via USB |
| Diffusion de vidéos IR radiométriques | Transmission sans altération sur PC via USB |
| Distance minimale de mise au point | 0,4 m |
| Fréquence d’images | 60 Hz |
| Gamme spectrale | 7,5 à 13,5 µm |
| Incrustation d’image | Zone IR redimensionnable sur l'image à lumière visible |
| Laser | Activé à l'aide d'un bouton dédié |
| Longueur focale | 18 mm |
| Mise au point | Manuelle |
| Mode FLIR Screen-EST | No |
| Modes d’imagerie | Image IR, image à lumière visible, MSX, image dans l'image, galerie de miniatures |
| Norme vidéo | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Ouverture f | 1.3 |
| Palettes de couleurs | Arctic, Grise, Fer, Lava, Arc-en-ciel et Arc-en-ciel HC |
| Résolution IR | 320 × 240 pixels |
| Résolution spatiale (CdV instantané) | 1,36 mrad |
| Sensibilité thermique/NETD | < 0,05 °C à +30 °C (+86 °F) / 50 mK |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Zoom numérique | 2× et 4× |
| Mesure et analyse | |
|---|---|
| Commandes de configuration | Adaptation locale des unités, langues, formats de date et d’heure |
| Correction liée à l’émissivité | Variable de 0,01 à 1,0 ou sélectionnée dans une liste de matériaux |
| Corrections de mesure | Température réfléchie, transmission de l'optique et transmission atmosphérique |
| Dimensions de la caméra (L × P × H) | 246 × 97 × 184 mm (9,7 × 3,8 × 7,2 po) |
| Modes de mesure | Point chaud/froid automatique, isotherme (supérieur à/inférieur à/intervalle) |
| Moyenne d'échantillonnage en mode Screen-EST | |
| Plage de température | • -20 °C à +120 °C (-4 °F à +248 °F) • 0 °C à +650 °C (+32 °F à +1202 °F) |
| Poids de la caméra, avec batterie | 0,869 kg (1,91 lb) |
| Point de mesure | 3 |
| Précision | ±2 °C (±3,6 °F) ou ±2 % du relevé, pour une température ambiante de 10 °C à 35 °C (+50 °F à 95 °F) |
| Précision [dérive] en mode Screen-EST | |
| Température de référence | Définie manuellement ou provenant d'une fonction de mesurage |
| Zone cadrée | 3 zones cadrées (image complète avec min/max/moy) |
| Écart de température | Différence entre les mesures obtenues par les fonctions ou avec une température de référence |
| Interface utilisateur | |
|---|---|
| Création de rapports | Le logiciel FLIR Tools est spécialement conçu pour fournir un moyen simple de créer des rapports d'inspection. Il est disponible sur toutes les grandes plateformes : Android, Windows, MacOS et iOS. |
| Texte | Texte via une liste prédéfinie ou saisi au clavier tactile à l'écran |
| Écran | Écran tactile 3,5 po LCD, 320 x 240 pixels |
| Communication et stockage des données | |
|---|---|
| Alimentation CA | Adaptateur secteur, entrée 90 à 260 V CA, sortie 12 V vers la caméra |
| Carte SD | Une fente pour carte mémoire SD amovible |
| Enregistrement des images | JPEG standard contenant les données de mesure, sur carte mémoire |
| Mode d'enregistrement des images | Stockage simultané des images en modes IR, visible et MSX |
| Sortie vidéo | Composite |
| Type de connecteur vidéo | Jack 3,5 mm 4 pôles |
| USB | •USB-A : Connexion d'un périphérique USB externe •USB Mini-B : Transfert de données de et vers PC / vidéo colorisée non compressée |
| USB - Norme | USB Mini-B : 2.0 |
| USB - Type de connecteur | •Connecteur USB-A •Connecteur USB Mini-B |
| Alimentation | |
|---|---|
| Autonomie de la batterie | Environ 4 heures à une température ambiante de +25 °C (+77 °F) dans le cadre d’une utilisation typique |
| Capacité de la batterie | 4,4 Ah de +20 °C à +25 °C (+68 °F à +77 °F) |
| Gestion de l’alimentation | Arrêt et mode veille automatiques (réglable par l'utilisateur) |
| Heure de démarrage à partir du mode veille | Instantané sur : |
| Système de charge | Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie |
| Temps de charge | Capacité de 90 % en 4 h, état du chargement indiqué par LED |
| Température de charge | 0 °C à +45 °C (+32 °F à +113 °F) |
| Tension de la batterie | 3,7 V |
| Type de batterie | Batterie Li-ion rechargeable |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | •EN 61000-6-2 (Immunité) •EN 61000-6-3 (Émission) •FCC 47 CFR partie 15 B (émission) |
| Champs magnétiques | EN 61 000-4-8, test de niveau 5 pour un champ continu (environnement industriel hostile) |
| Classification laser | Laser à diode AlGalnP semiconductrice/classe 2 1 mW/635 nm (rouge) |
| Humidité (fonctionnement et stockage) | 95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C (2 cycles), selon CEI 60068-2-30 |
| Montage sur trépied | UNC ¼"-20 (adaptateur nécessaire) |
| Plage de températures de fonctionnement | -15 °C à +50 °C |
| Plage de températures de stockage | -40 °C à +70 °C (-40 °F à +158 °F) |
| Résistance aux chocs | 25G (CEI 60068-2-27) |
| Résistance aux chutes | 2 m (6,6 pieds) |
| Sécurité | EN/UL/CSA/PSE 60950-1 |
| Vibration | 2 g (CEI 60068-2-6) |
| Étanchéité | IP 54 (CEI 60529) |
| Informations générales | |
|---|---|
| Emballage | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Format de l'emballage | 500 x 190 x 370 mm (19,7 x 7,5 x 14,6 po) |
| Matériau | •Polycarbonate + acrylonitrile butadiène styrène (PC-ABS) •Thixomold magnésium •Elastomère thermoplastique (TPE) |
