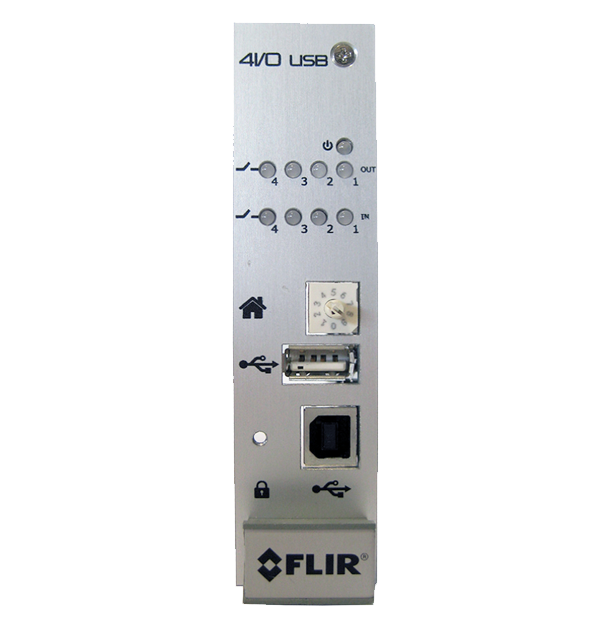

Expansion Board 4 I/O USB
Expansion Board for Connecting Extra Detection Outputs/Inputs to Controller
La carte d’extension est utilisée pour connecter des sorties et/ou des entrées de détection supplémentaires au contrôleur. Il fournit 4 contacts secs couplés optiques supplémentaires par 4 E/S USB via le connecteur EDGE (arrière, F/H, W/X, S/T, Y/Z). Compatible avec le TI BPL3 EDGE (N° de pièce : 10-7722) et le TI BPL2 EDGE (N° de pièce : 10-7018)
Spécifications
| Communications | |
|---|---|
| Entrée | 4 input contacts via EDGE connector (back, pins 1, 2, 3, 10) 4 input LEDs (front, green) Note: max. 20 extra detection outputs/inputs can be added via maximum 5 4 I/O USB units Note: Channel selector switch on PCB to enable inputs/outputs 5-8, 7-10, …, 21-24 |
| Ethernet | 2 × RJ45 Ethernet connectors (10/100Mbit/s auto switching) |
| Sortie | 4 extra optical coupled dry contacts per 4 I/O USB via EDGE connector (back, F/H, W/X, S/T, Y/Z) Imax = 50mA, Umax = 48 V DC Close on event or open on event (setting in software) 4 output LEDs (front, green) Detection output 1-4 and common detection output |
| Électrique | |
|---|---|
| Alimentation | Power IN: 5 V DC via USB/B connector (front) Power provided by TI BPL3 EDGE/TI BPL2 EDGE (USB/A connector, front), power LED (front, bi-color green/red) Power IN: None Power consumption: ≤700 mW Current consumption: ≤140 mA @ 5 V DC |
| Spécifications environnementales | |
|---|---|
| Résistance aux chocs et aux vibrations | FCC: FCC Part 15 class B Shock & Vibration NEMA II specs |
| Température de fonctionnement | NEMA II specs: -34°C to +74°C (-29.2°F to 165.2°F) |
| Mécanique | |
|---|---|
| Dimensions | 115 mm × 29.5 mm × 191 mm (4.53 in × 1.16 in × 7.52 in) Standard US EDGE rack height & depth; width = single slot) |
| Poids | 100 g (3.5 oz) |
Resources & Support
Datasheet
Fiche technique de la carte d'extension USB 4 IO FLIR CA
Datasheet
Fiche technique de la carte d'extension USB 4 IO FLIR
Datasheet
FLIR 4 I/O USB Expansion Board Datasheet
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
