Discontinued

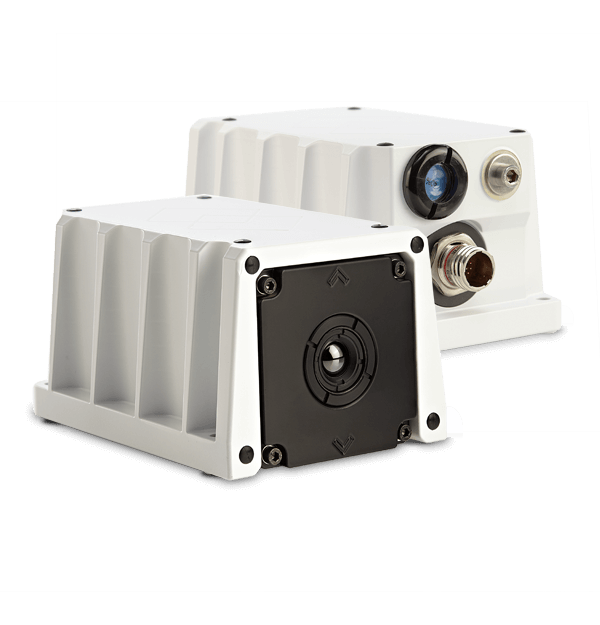

KF6

Caméra thermique pour nacelles de lutte anti-incendie

La nouvelle KF6 de FLIR est la première caméra thermique du secteur conçue et fabriquée spécialement pour les applications destinées aux dispositifs élévateurs. La KF6 peut être montée sur une perche et sur une nacelle élévatrice afin de fournir aux pompiers une image thermique grand angle des toitures et d'autres structures situées en hauteur, ce qui les aide à voir au travers d'une fumée épaisse, à cibler plus efficacement les zones les plus chaudes et à orchestrer plus stratégiquement la lutte anti-incendie.

La FLIR KF6 est la première caméra thermique OEM conçue pour les applications sur élévateur. Fournit un grand angle de vue thermique des toits, des étages élevés et autres structures en hauteur, la KF6 aide votre équipe à voir clairement à travers la fumée et dans l'obscurité totale, offrant ainsi un point de vue stratégique supplémentaire pour un ciblage plus précis et une meilleure connaissance de la situation

La KF6 peut être facilement et solidement montée sous ou sur une plate-forme élévatrice ou au bout d'une perche. Un câble unique avec connecteur MIL-C fournit une alimentation 10-32 VCC et une sortie vidéo composite pour une installation simple.

Arborant une résolution IR de 640 × 480 et u champ de vision de 69°, équipée de la technologie FSX™ d'amélioration flexible des scènes, la KF6 offre un degré de détail supérieur et une meilleure visibilité pour faciliter l'orientation et l'identification des structures.

Spécifications

Communication et stockage des données
Connecteur vidéo et d'alimentation	13 broches MIL-C-38999, D38999/24FB35PN Connecteur correspondant : D38999/26FB35SN
Sortie vidéo	Sortie vidéo composite, compatible NTSC

Données image et optiques
Champ de vision (CdV)	69º × 56º
Couleur	Blanc et noir
Fréquence d'image	30 Hz
Gamme spectrale	7,5 à 13,5 µm
Mise au point	Fixe
Modes d’imagerie	Mode de lutte anti-incendie TI Basic
Norme vidéo	PAL
Ouverture f	1.4
Résolution thermique IR	640 × 480
Sensibilité thermique/NETD	< 100 mK pour une ouverture f/1.4
Type de détecteur	Matrice à plan focal (FPA), microbolomètre non refroidi

Mesure et analyse
Isotherme	Oui
Plage automatique	Oui
Plage de températures de l’objet	Plage de gain haute : -25 à +150 °C (-13 à +302 °F) Plage de gain basse : 0 à +550 °C (+32 à +1022 °F)
Point de mesure	1,0
Précision	±10 °C (±18 °F) ou ±10% dans la plage à gain élevé
Unité de température	F°

Informations générales
Dimensions [L x P x H]	158 mm × 112 mm × 89 mm (6,2 po × 4,4 po × 3,5 po)
Format de l'emballage	247 x 175 x 175 mm (9,7 x 6,9 x 6,9 po.)
Matériau du boîtier	Aluminium
Poids	1,2 ± 0,1 kg (2,6 ± 0,2 lb.)

Spécifications environnementales et certifications
CEM	EN 61000-6-2:2005 (immunité) EN 61000-6-3:2011 (émission) FCC 47 CFR partie 15 B (émission) ISO7637-2 « véhicules routiers » – Perturbations électriques par conduction et par couplage – Partie 2 : transmission des perturbations électriques transitoires par conduction uniquement le long des lignes d'alimentation. (immunité)
Fixation	Au-dessus
Humidité (fonctionnement et stockage)	CEI 600 68-2-30, 95 % d'humidité relative pendant 24 h, 25–40 °C (77–104°F), deux cycles
Plage de températures de fonctionnement	-32 à +65 °C (-26 à +149 °F)
Plage de températures de stockage	-40 à +70 °C (-40 à +158 °F)
Résistance aux chocs	CEI 600 68-2-27, crête d'onde semi-sinusoïdale de 25 G
Vibration	CEI 600 68-2-6, sur 0,15 mm de 10 Hz à 58 Hz et sinusoïdale 2 G de 58 à 500 Hz
Étanchéité	IP 67 (CEI 605 29)

Alimentation
Consommation électrique	< 5 W en moyenne, avec une alimentation de 28 VCC
Entrée d’alimentation	10,5 à 32 V CC (ISO 7637-2)
Heure de démarrage	< 20 secondes
