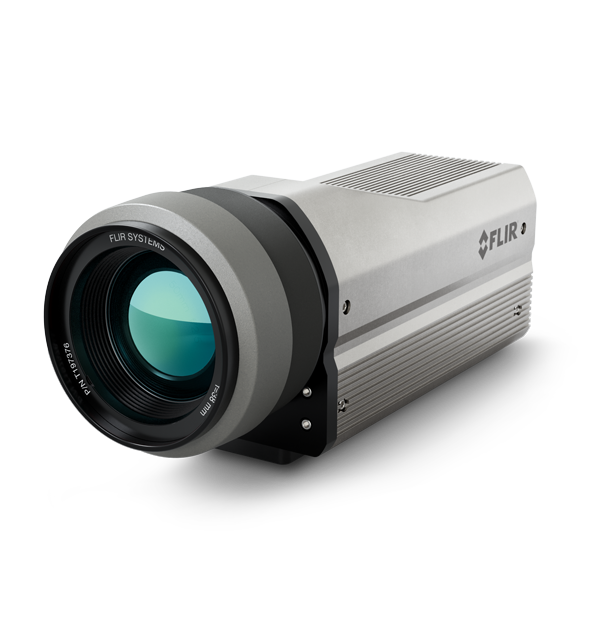

FLIR G620a
Caméra d’imagerie optique des gaz (IOG) à montage fixe pour les hydrocarbures et les COV
Product Variations
Trouvez les fuites de gaz tout en respectant les objectifs gouvernementaux et environnementaux d’émissions avec la FLIR G620a : une solution de caméra OGI refroidie de longue durée pour une surveillance continue dans les installations de production et de traitement de gaz en amont et au milieu du flux. Le G620a est filtré spectralement pour voir le méthane (CH₄), les hydrocarbures et les composés organiques volatils (COV) avec un détecteur OGI de performance qui répond aux exigences de sensibilité énoncées dans l’EPA OOOOa des États-Unis et l’Annexe K. Petit et léger, le G620a s’installe rapidement et repose sur une interface Web simplifiée. Ne manquez jamais un moment de surveillance grâce au refroidisseur linéaire robuste qui prend en charge 27 000 heures de fonctionnement continu. La FLIR G620a peut aider les compagnies pétrolières et gazières à maintenir des biens d’équipement précieux, à éviter les pertes de produits, à respecter les mesures de réduction des émissions et à garantir des pratiques de travail plus sûres.
Le capteur d’image refroidi haute résolution et haute sensibilité, ainsi que l’avantage du mode haute sensibilité (HSM) exclusif de FLIR, permettent aux utilisateurs de visualiser même les plus petites fuites de gaz.
Les caméras FLIR G620a offrent plus de 27 000 heures d’autonomie avant qu’un service ne soit nécessaire (temps moyen jusqu’à la défaillance).
Satisfaire aux exigences de sensibilité de détection du méthane et des COV de l’EPA américaine et atteindre les engagements ESG mondiaux pour la réduction du méthane et des hydrocarbures.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 640 512× |
| Sensibilité thermique/NETD | <15 mK à 25 °C |
| Gamme spectrale | 3,2–3,4 μm |
| Données image et optiques | |
|---|---|
| Amélioration numérique de l'image | Mode haute sensibilité (HSM) |
| Champ de vision (CdV) | FLIR G620a 6 ° : 6,0° × 4,8° FLIR G620a 14,5 ° : 14,4° × 11,5° FLIR G620a 24 ° : 23,6° × 19° |
| Diffusion de vidéos IR radiométriques | Vision GigE |
| Distance minimale de mise au point | FLIR G620a 6 ° : 2 m (6,6 pi) FLIR G620a 14,5 ° : 0,5 m (1,64 pi) FLIR G620a 24 ° : 0,3 m (1,0 pi) |
| Enregistrement de vidéos IR non radiométriques | Aucun |
| Enregistrement de vidéos IR radiométriques | Aucun |
| Fréquence d'image | 30 Hz |
| Gamme spectrale | 3,2–3,4 μm |
| Longueur focale | FLIR G620a 6 ° : 92 mm FLIR G620a 14,5 ° : 38 mm FLIR G620a 24 ° : 23 mm |
| Mise au point | Motorisé |
| Modes d’imagerie | Image IR, mode haute sensibilité (high sensitivity mode [HSM]) |
| Ouverture f | f/1.59 |
| Palettes de couleurs | 8 bits sélectionnable |
| Pas du détecteur | 15 µm |
| Refroidissement du capteur | Refroidisseur linéaire FLIR FL100 |
| Réglage automatique de l’image | Linéaire, PE |
| Résolution IR | 640 512× |
| Sensibilité au gaz [NECL] | NECL : 1 m ΔT 10 °C Méthane : 16 ppm × m Hydrocarbures (mélange de gaz de niabara) : 6,4 ppm × m |
| Sensibilité thermique/NETD | <15 mK à 25 °C |
| Superposition | RTSP seulement |
| Type de détecteur | Température de fonctionnement élevée (HOT) infrarouge à ondes moyennes T2SLS |
| Vidéos IR non radiométriques | Diffusion en continu H.264 ou MJPEG sur RTSP |
| Zoom | Zoom numérique, 1x, 2x, 4x, 8x |
| Mesure et analyse | |
|---|---|
| Compensation de dérive ambiante [avec cal. d’usine] | Oui |
| Plage de températures de l’objet | De -10 °C à 120 °C (14 °F à 248 °F) |
| Précision | ≤100 °C±2 °C, >100 °C±2 % de la lecture |
| Tension CC | Plage : 18 V à 56 V |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GEV : Genicam; RTSP : Interface Web, API REST |
| Dispositif de stockage | Aucun |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 à 1,5 V, Vin (élevé) = 3 à 25 V |
| Interfaces de communication | Ethernet |
| Modes de synchronisation | Sync In |
| Sorties numériques | 3x opto-isolé, 0 à 48 V C.C., max. 350 mA; relais opto à semi-conducteurs; 1x dédié comme sortie défaut (NC) |

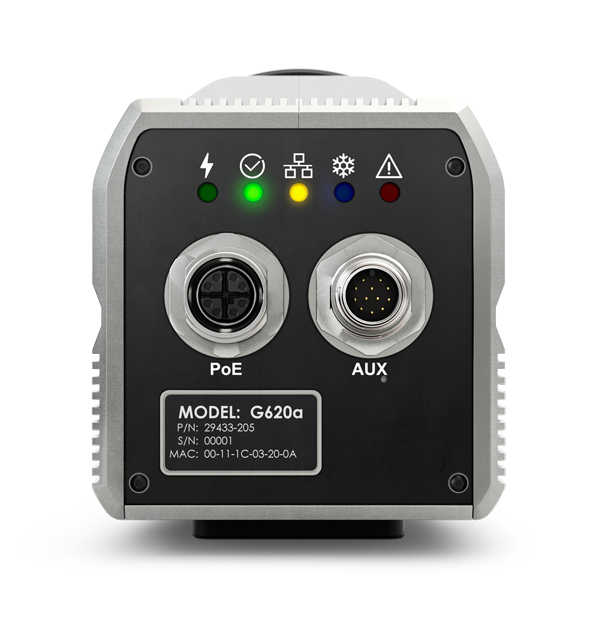

| Type de connecteur des E/S numériques | M12 12 broches codé A, mâle (partagé avec l’alimentation externe) |
| Informations générales | |
|---|---|
| Contenu de la livraison | Caméra avec objectif ; câble M12 à RJ45F (0,3 m), guide de démarrage rapide, certificat d’étalonnage |
| Dimensions [L x P x H] | FLIR G620a 14,5°, FLIR G620a 24 ° : 229 × 76 × 95 mm (9,0 × 3,0 × 3,8 po) FLIR G620a 6 ° : 297 × 99 × 99 mm (11,7 × 3,9 × 3,9 po) |
| Dimensions [L x P x H] sans objectif | 200 × 76 × 92 mm (7,9 × 3,0 × 3,6 po) |
| Poids | FLIR G620a 6 ° : 1,90 kg (4,14 lb) FLIR G620a 14,5 ° : 1,48 kg (3,22 lb) FLIR G620a 24 ° : 1,50 kg (3,27 lb) |
| Poids [sans objectif] | 1,32 kg (2,9 lb) |
| Alimentation | |
|---|---|
| Alimentation | Source d’alimentation principale : PoE+ type 2 (30 W min) Connexion C.C. en option : M12 12 broches codé A, mâle (partagé avec E/S numériques) |
| Consommation électrique | 25 W (refroidissement) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | EN55032 :2015/A11 :2020 EN55035 :2017/A11 :2020 FCC Partie 15, Sous-partie B ClasseA KC C 9832 et KS C 9835 |
| Directives | CEM : 2014/30/EU, WEEE : 2012/19/UE |
| Fixation | Avec plaque de montage - 2 x 1/4"-20 trous taraudés, 1 x 3/8"-16 ; trou taraudé, 4 x #10-24 trous taraudés Sans plaque de montage - 6 x #6-32 |
| Plage de températures de fonctionnement | -20 °C à 50 °C (-4 °F à 122 °F) |
| Résistance aux chocs | 25 g, 6 ms; Demi-sinus; ± 500 amortisseurs; X, Y et Z (conformément à MIL-STD-810H) |
| Vibration | 10 à 58 Hz, 0,15 mm; 58 à 500 Hz, 2 g; 5 cycles, 1 oct/min; X, Y et Z (conformément à MIL-STD-810H) |
| Étanchéité | IP50 |
