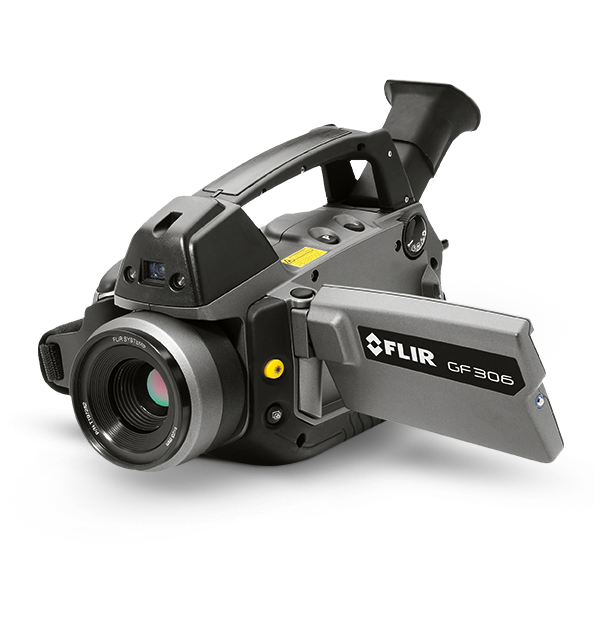

FLIR GF306
Caméra infrarouge pour la détection du SF6
La FLIR GF306 est une caméra infrarouge pour la détection des gaz qui visualise les émissions d'hexafluorure de soufre (SF6) et d'autres gaz sans qu'il faille suspendre les opérations. Le SF6 est utilisé dans le secteur de la production électrique comme isolant et agent de trempe dans les sous-stations et les disjoncteurs. Portable et sans contact, la GF306 permet d'inspecter rapidement une sous-station pour détecter les fuites éventuelles tout en gardant une distance de sécurité par rapport à l'équipement haute tension. En détectant rapidement les fuites, la GF306 permet de réduire les pertes de revenus associées aux pannes et aux réparations.
Spécifications
| Highlighted | |
|---|---|
| Pas du détecteur | 30 µm |
| Sensibilité thermique (NETD) | < 15 mK à +30 °C |
| Précision | ±1 °C (± 1,8 °F) pour la plage de température 0 °C – +100 °C (+32 °F – +212 °F) ou ±2 % du relevé pour la plage de température >+100 °C (>+212 °F) |
| Gamme spectrale | 10,3 à 10,7 µm |
| Conformité pour les zones à risques | NA |
| Données image et optiques | |
|---|---|
| Afficheur sur la caméra | Écran large intégré de 4,3 po LCD, 800 x 480 pixels |
| Champ de vision | 14,5° × 10,8° |
| Commande de la caméra | Contrôle de la caméra à distance via USB |
| Commandes de menu | Niveau/plage, ajustement automatique continu/manuel/semi-automatique, zoom, palette, démarrer/arrêter enregistrement, sauvegarder une image, lire/revoir une image |
| Enregistrement et diffusion vidéo | Diffusion non radiométrique en temps réel : RTP/MPEG4 |
| Fréquence d’images [plein écran] | 60 Hz |
| Gamme spectrale | 10,3 à 10,7 µm |
| Image visuelle | 3,2 MP à partir d'une caméra visible intégrée |
| Mise au point | Automatique (à une touche) ou manuelle (électrique ou sur l'objectif) |
| Modes d’imagerie | Image IR, image à lumière visible, mode haute sensibilité (HSM) |
| Nombre total de pixels | 76,800 |
| Ouverture f de la caméra | f/1,5 |
| Palettes de couleurs | Fer, gris, arc-en-ciel, arctique, lave, arc-en-ciel HC |
| Pas du détecteur | 30 µm |
| Plage dynamique | Enregistrement radiométrique en temps réel 14-bits : MPEG4/H.264 (jusqu’à 60 min/séquence) sur carte mémoire3 |
| Refroidissement du capteur | Stirling (FLIR MC-3) |
| Résolution | 320 x 240 pixels |
| Sensibilité thermique (NETD) | < 15 mK à +30 °C |
| Type de détecteur | Matrice à plan focal (FPA), QWIP refroidi |
| Vidéo visuelle | MPEG4 (25 min/séquence) sur carte mémoire |
| Zoom | Zoom numérique continu de 1 à 8x |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Continu/manuel, linéaire ou histogramme |
| Plage de température | -40 °C à +500 °C (-40 °F à +932 °F) |
| Précision | ±1 °C (± 1,8 °F) pour la plage de température 0 °C – +100 °C (+32 °F – +212 °F) ou ±2 % du relevé pour la plage de température >+100 °C (>+212 °F) |
| Résistance aux chocs/vibrations | 25 G (CEI 60068-2-27) / 2 G (CEI 60068-2-6) |
| Communication et stockage des données | |
|---|---|
| Capacité d'enregistrement des images | > 1200 images (JPEG) par Go avec fonction de post-traitement sur carte mémoire |
| Dispositif de stockage | Carte mémoire SD ou SDHC amovible, deux fentes pour carte |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] avec objectif | 305 × 169 × 161 mm (12,0 × 6,7 × 6,3 po) |
| Format de l'emballage | 400 x 190 x 510 mm (15,7 x 7,5 x 20,1 po) |
| Poids [objectif et batterie inclus] | 2,48 kg (5,47 lb) |
| Alimentation | |
|---|---|
| Alimentation | Adaptateur CA 90–260 VCA, 50/60 Hz ou 12 V à partir d'un véhicule |
| Système de batterie | Batterie Li-ion rechargeable |
| Spécifications environnementales et certifications | |
|---|---|
| Conformité pour les zones à risques | NA |
| Fixation | UNC 1/4"-20 |
| Plage de températures de fonctionnement | -20 °C à +40 °C (-4 °F à +104 °F) |
| Plage de températures de stockage | -30 °C à +60 °C |
| Étanchéité | IP 54 (CEI 60529) |
