Caméra d’imagerie optique des gaz fixe non refroidie

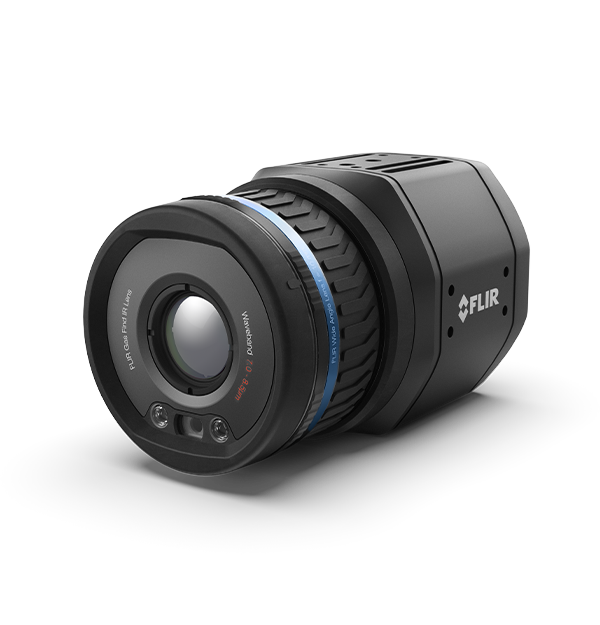

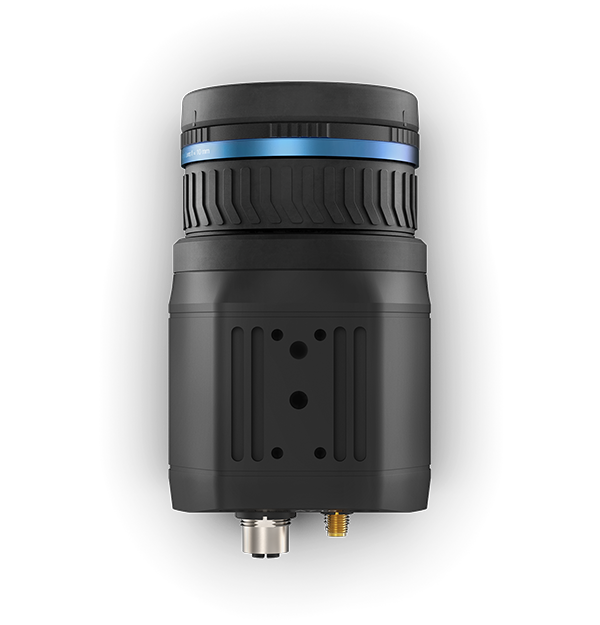

La FLIR GF77a est la première caméra de détection de fuites autonome non refroidie de FLIR conçue spécifiquement pour visualiser le méthane. Cette solution abordable à caméra fixe offre aux transformateurs de gaz, producteurs ou opérateurs en amont et intermédiaires les fonctionnalités dont ils ont besoin pour surveiller continuellement les fuites de méthane invisibles et potentiellement dangereuses. Petite et légère, la FLIR GF77a est dotée de fonctionnalités brevetées par FLIR, telles que le mode haute sensibilité (HSM), pour une visualisation améliorée des gaz. La GF77a peut permettre de mieux entretenir de précieux équipements en capital, d’éviter la perte de produits, de respecter les mesures de réduction des émissions et d’assurer des pratiques de travail plus sécuritaires. La GF77a est également offerte dans une variante GF77f qui comprend un boîtier environnemental pour les environnements difficiles.
| Highlighted | |
|---|---|
| Résolution IR | 320 × 240 (76 800 pixels) |
| Sensibilité thermique/NETD | <25 mK à 30 °C (86 °F) |
| Gamme spectrale | 7 à 8,5 µm |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | Égalisation des histogrammes (IR uniquement) pour la diffusion vidéo RTSP et GVSP, Source d’image 0 |
| Champ de vision (CdV) | FLIR GF77a 25° CH4 (7–8,5 µm) : objectif de 25° : objectif de 25° × 19° 6° : FLIR GF77f 6,4° × 4,9° 25° : 640 × 480 pixels ; selon FOV IR 1 280 × 960 pixels ; 67,2° (diagonal) |
| Distance minimale de mise au point | 0,3 m (0,98 pi) pour lentille 25 °; 5 m (16,4 pi) pour lentille 6 ° |
| Format de pixel | YUV411 |
| Formats du flux d'images | Voir les tableaux RTSP et GVSP de diffusion vidéo/radiométrique. |
| Fréquence d'image | 30 Hz |
| Gamme spectrale | 7 à 8,5 µm |
| Identification de l'objectif | Automatique |
| Lampe vidéo | Lumière DEL intégrée |
| Longueur focale | FLIR GF77a 25° CH4 (7–8,5 µm) : objectif de 25° : objectif de 18 mm 6° : FLIR GF77f de 74 mm 25° : 18 mm (0,71 po) |
| Matrice à plan focal (FPA) - Gamme spectrale | Microbolomètre non refroidi/7 – 8,5 μm |
| Mise au point | FLIR GF77a 25° CH4 (7–8,5 µm) : Contraste instantané, motorisé, manuel FLIR GF77f 25° : Fixe |
| Mise au point visuelle et champ de vision | Fixe, diagonale 67,2° |
| Pas du détecteur | 25 µm |
| Résolution | API REST : 640 × 480 pixels, 1 280 × 960 pixels IU Web : 640 × 480 pixels |
| Résolution du flux d'images | Voir les tableaux RTSP et GVSP de diffusion vidéo/radiométrique. |
| Résolution du flux vidéo | 640 x 480 pixels |
| Résolution infrarouge | 320 x 240 pixels |
| Résolution IR | 320 × 240 (76 800 pixels) |
| Résolution spatiale (CdV instantané) | 1,4 mrad/pixel |
| Résolution thermique [NETD] | <25 mk à 30 °C (86 °F) |
| Résolution visuelle | 1 280× 960 pixels |
| Sensibilité au gaz [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10 °C, distance = 1 m |
| Sensibilité thermique/NETD | <25 mK à 30 °C (86 °F) |
| Source d’image | Visuel / IR / MSX |
| Superposition | Source d’image 0 : Protocole RTSP : avec, sans; protocole GVSP (GigE Vision), avec, sans, |
| Type de détecteur | Microbolomètre non refroidi |
| Mesure et analyse | |
|---|---|
| Correction liée aux optiques externes et aux fenêtres | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basée sur l’entrée des optiques/fenêtre de transmission et température |
| Correction liée à la température apparente réfléchie | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basé sur l’entrée de la température réfléchie |
| Correction liée à la transmission atmosphérique | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basée sur les entrées de distance, la température atmosphérique et l’humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur les signaux des capteurs internes |
| Correction liée à l’émissivité | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Variable de 0,01 à 1,0 |
| Corrections de mesure | Paramètres d’objet globaux |
| Options de correction | Atmosphérique, transmission optique, émissivité, température apparente réfléchie, optique externe/fenêtre |
| Plage de températures de l’objet | Plage 1 : -20° à 80 °C (-4° à 176 °F), Plage 2 : 0° à 250 °C (212° à 482 °F), Plage 3 : 100° à 500 °C (212° à 932 °F) |
| Précision | Plage 1 : -20° à 80 °C (-4° à 176 °F) ±3 °C (±5 °F), Plage 2 : 0° à 250 °C (212° à 482 °F) : 0° à 100 °C (32° à 212 °F) :±3 °C, 100° à 250 °C (212° à 482 °F) :±3 %, Plage 3 : 100° à 500 °C (212° à 932 °F) :±3 % |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Alimentation par Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | Protocole RTSP – diffusion vidéo en continu : H.264 / MPEG4 / MJPEG ; GVSP : Protocole RTSP – diffusion radiométrique non compressée : JPEG-LS compressé, FLIR radiométrique; GVSP : Non compressé, signal linéaire, température linéaire, FLIR radiométrique |
| Communication Ethernet | GigE Vision ver. 1.2, conforme à l’API client GenICam, basé sur une prise TCP/IP propriétaire de FLIR |
| Communication série | Commande de l’inclinaison et de la vue panoramique : RS232 et RS485 exclusivement |
| Connecteur | Commande de l’inclinaison et de la vue panoramique : M8 codé A, mâle; Wi-Fi : RP-SMA femelle (Pan/Inclinaison est une fonctionnalité facultative) |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 à 1,5 V, Vin (élevé) = 3 à 25 V |
| Flux d'images par Ethernet | Oui |
| Interface Ethernet | Câblé |
| Multidiffusion | Protocole RTSP ou protocole GVSP (GigE Vision) |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC NUC désactiver étiquette d’image (Démarrage, Arrêt, Général) Contrôle du débit d’image (acc. SFNC 2.3) Cadre unique (sur décl.) Multi-cadres (sur décl.) En continu Fréquence d’image RCI |
| Objet de la sortie numérique | •Réglé par programmation• Défaut (NC) |
| Protocoles Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Sorties numériques | 3x opto-isolé, 0 à 48 VCC, max. 350 mA (lié à 200 mA à 60. Relais opto à semi-conducteurs, 1x dédié comme sortie défaut (NC) |
| Tension d'isolation des E/S numériques | 500 VRMS |

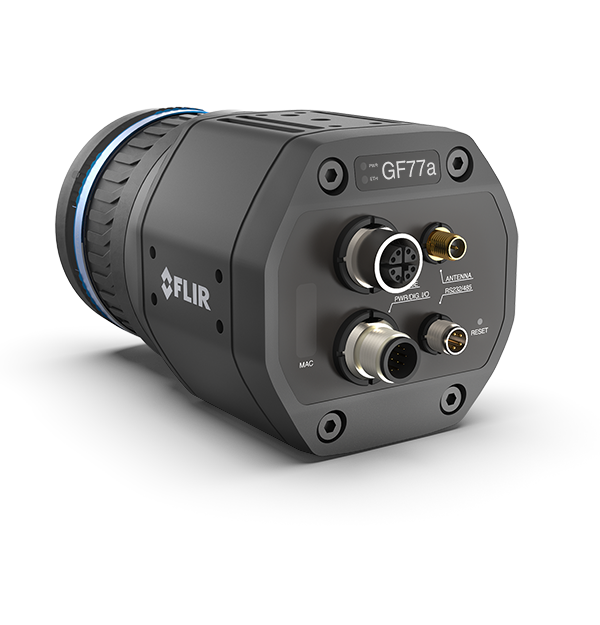

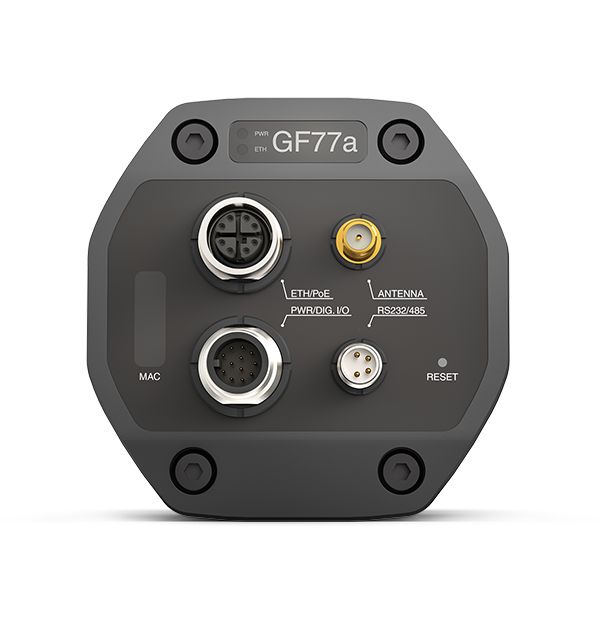

| Type de connecteur des E/S numériques | M12 Mâle 12 broches codé A (partagé avec l’alimentation externe) |
| Type de connecteur Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm) : M12 codé X à 8 broches, FLIR GF77f femelle 25° : RJ45, femelle |
| Type de connexion | Wi-Fi : Entre pairs (ad hoc) ou infrastructure (réseau) |
| Type de connexion Ethernet | 10/100Base-T |
| Unicast | Protocole RTSP ou protocole GVSP (GigE Vision) |
| Wifi | Norme Wi-Fi – IEEE802.11a/b/g/n |
| Informations générales | |
|---|---|
| Contenu de l’emballage | Caméra thermique dans un boîtier de protection Goujons de câble supplémentaires pour câbles auxiliaires Documentation imprimée incluant le nom d’utilisateur et le mot de passe pour se connecter à l’interface Web de la caméra |
| Dimensions [L x P x H] | FLIR GF77a 25° CH4 (7–8,5 µm) : 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 po) FLIR GF77f 25° : 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 po) |
| Format de l'emballage | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 po) |
| Matériau du boîtier | Aluminium |
| Orientation/inclinaison | Fonction en option; commande standard – Pelco D |
| Poids | FLIR GF77a 25° CH4 (7–8,5 µm) : 0,82 kg (1,8 lb) FLIR GF77f 25° : 5,90 kg (13,0 lb) |
| Poids de l'emballage | 6,8 kg (15 lb) |
| Type d'emballage | Boîte en carton |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
| Alimentation | |
|---|---|
| Alimentation externe | Compatible avec IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Consommation électrique | 6,8 W à 24 V c.c. typique 7,0 W à 48 V c.c. typique 7,3 W à 48 V PoE typique |
| Généralités | PoE ou externe |
| Tension externe | FLIR GF77a 25° CH4 (7–8,5 µm) : Plage autorisée de 18 à 56 V CC, 8 W max . FLIR GF77f 25° : PoE Classe 4 (25 W) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | EN 55032:2015 Exigences en matière d’émission EN 55035 :2017 Exigences en matière d’immunité FCC – Titre 47 CFR Partie 15:2019 ICES-001 Édition 4:2014 |
| Correction de la transmission de l’objectif | C |
| Corrosion | Résistance au brouillard salin : ISO9227, jusqu’à 1 000 heures |
| Garantie | http://www.flir.com/garantie/ |
| Humidité (fonctionnement et stockage) | Humidité relative : de 5 % à 95 % |
| Plage de températures de stockage | CEI 68-2-1 et CEI 68-2-2, -40 à 70 °C (-40 à 158 °F) pendant 16 heures |
| Température de fonctionnement | -30 à 50 °C (-22 à 122 °F) |
| Étanchéité | FLIR GF77a 25° CH4 (7–8,5 µm) : IP 54 (CEI 60529) IP66 avec accessoire FLIR GF77f 25° : IP67 |
Remarque : Pour obtenir des ressources d’assistance supplémentaires, veuillez consulter le site Support.FLIR.com.
