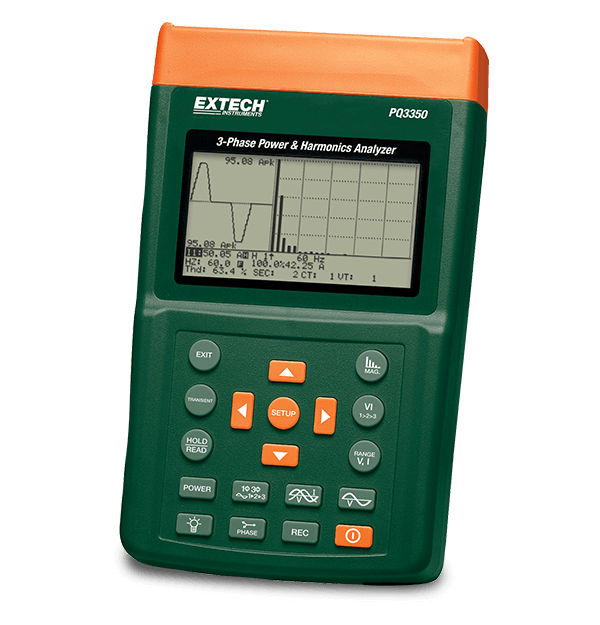

Extech PQ3350
Analyseur d’alimentation et d’harmoniques triphasé
Le modèle Extech PQ3350 est un analyseur d’alimentation et d’harmoniques triphasé conçu pour les systèmes monophasés et triphasés/3 fils ou triphasés/4 fils. Le grand écran ACL rétroéclairé affiche jusqu’à 35 paramètres sur un seul écran. Avec le PQ3350, enregistrez jusqu’à 52 428 relevés monophasés ou 17 476 relevés triphasés et affichez simultanément la distorsion harmonique totale (THD-F) et la forme d’onde avec des valeurs de crête (1 024 échantillons/période). Comprend 4 fils de tension avec pinces crocodiles et pinces à piston rétractables, 8 piles AA, un adaptateur CA universel, un logiciel, un câble d’interface USB et un étui. Sondes de courant vendues séparément.
Spécifications
| Spécifications générales | |
|---|---|
| Courant CA | Jusqu’à 3 000 A (selon les sondes à pince de courant utilisées) |
| Facteur de crête | 1,00 à 99,99 |
| Facteur de puissance | 0,0 à +1,00 |
| Fréquence | 45-65 Hz |
| Harmoniques | 1 à 99 |
| Mémoire | 52 428 enregistrements (monophasé); 17 476 enregistrements (triphasé) |
| Phase | -180,0° à 0° à +180,0° |
| Précision de base de la fréquence | 0,1 Hz |
| Précision de base de la puissance active | ± (1 % du relevé + 8 chiffres) |
| Précision de base de la puissance apparente | VA=Vrms x Arms |
| Précision de base de la puissance réactive | VAR = carré (VA² -W²) |
| Précision de base de la tension CA | ± (0,5 % du relevé + 5 chiffres) |
| Précision de base de la tension CA de crête | ± (5 % du relevé + 30 chiffres) |
| Précision de base des harmoniques | ±2% |
| Précision de base du courant CA | ± (0,5 % du relevé + 5 chiffres) |
| Précision de base du courant CA de crête | ± (5 % du relevé + 30 chiffres) |
| Précision de base du facteur de crête | ± (5 % du relevé + 30 chiffres) |
| Précision de base du facteur de puissance | ± (1,5 %° du relevé ± 8 chiffres) |
| Précision de la phase | ±1° |
| Puissance active | 9,999 MW |
| Puissance apparente | 9999 kVA |
| Puissance réactive | 9 999 kVAR |
| Tension CA | 600 V |
| Valeurs efficaces (TRMS) | Oui |
| Énergie de puissance active | 0 mWh à 999 999 kWh |
| Énergie de puissance réactive | 0,0 kVARh à 1 000 MWh |
| Détails supplémentaires | |
|---|---|
| Alimentation | 8 piles AA (1,5 V) |
| Catégorie de sécurité | CAT III - 600 V |
| Certifications | CE |
| Dimensions | 257 × 155 × 57 mm (10,1 × 6,1 × 2,3 po) |
| Garantie | 2 ans |
| Poids | 1 160 g (2,5 lb) |
