Extech PQ3450-30
Trousse d’analyseur de puissance d’enregistrement de données 3 000 A

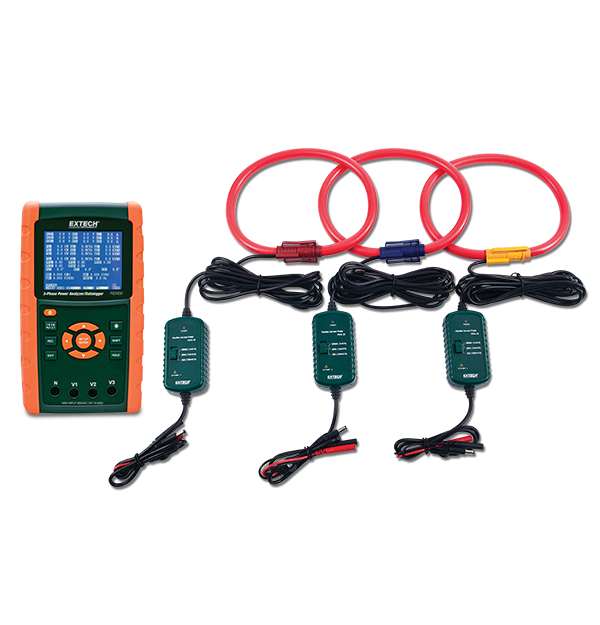

L’Extech PQ3450-30 est un analyseur de puissance triphasé/enregistreur de données capable d’enregistrer jusqu’à 30 000 ensembles de mesures au format Excel® sur une carte mémoire SD amovible. Il comprend une grande matrice de points, une horloge et un calendrier intégrés et un écran ACL rétroéclairé avec un menu à l’écran facile à utiliser. Il permet une analyse complète du système avec jusqu’à 35 paramètres. Le transformateur de courant CT réglable (1 à 600) et le rapport PT du transformateur de courant potentiel (1 à 1 000) permettent des systèmes de distribution à haute puissance. Enregistrez jusqu’à 30 000 relevés sur une carte mémoire SD amovible au format Excel®. Large plage de fréquences d’échantillonnage (2 secondes à 2 heures). Comprend 4 fils de tension avec pinces crocodiles, trois pinces de courant de 3 000 A, 8 piles AA, une carte SD, un adaptateur 100-240 VCA et un étui.
Spécifications
| Spécifications générales | |
|---|---|
| Courant CA | 3 000 A |
| Facteur de puissance | 0,00 à 1,00 |
| Fréquence | 45 Hz à 65 Hz |
| Mémoire | 30 000 relevés (carte mémoire SD de 2 Go) |
| Phase | -180 ° à +180° |
| Plage d'entrée | 200 mV, 300 mV, 500 mV, 1 V, 2 V, 3 V (sélectionnable par l’utilisateur) |
| Précision de base de la fréquence | ±0,1 Hz |
| Précision de base de la plage d’entrée | ± (0,5 % du relevé) |
| Précision de base de la puissance active | ± (1,0 % du relevé) |
| Précision de base de la puissance apparente | ± (1,0 % du relevé) |
| Précision de base de la puissance réactive | ± (1,0 % du relevé) |
| Précision de base de la tension CA | ± (0,5 % du relevé) |
| Précision de base de l’énergie de puissance active | ± (2,0 % du relevé) |
| Précision de base de l’énergie de puissance apparente | ± (2,0 % du relevé) |
| Précision de base de l’énergie de puissance réactive | ± (2,0 % du relevé) |
| Précision de base du courant CA | ± (0,5 % du relevé) |
| Précision de base du facteur de puissance | ±0,04 |
| Précision de la phase | ±1° |
| Puissance active | 9,999 MW |
| Puissance apparente | 9,999 MVA |
| Puissance réactive | 9,999 MVAR |
| Tension CA | 600,0 V |
| Valeurs efficaces (TRMS) | Oui |
| Énergie de puissance active | 0,0 kWh à 9,999 MWH |
| Énergie de puissance apparente | 0,0 KVAh à 9,999 MVAh |
| Énergie de puissance réactive | 0,0 kVARh à 9,999 MVARH |
| Détails supplémentaires | |
|---|---|
| Alimentation | 8 piles AA (1,5 V) |
| Catégorie de sécurité | CAT III - 600 V |
| Certifications | PQ3450-30-NIST_S : CE, UL, NIST PQ3450-30_S : CE, UL |
| Dimensions | 225 × 125 × 64 mm (8,86 × 4,92 × 2,52 po) |
| Garantie | 2 ans |
| Poids | 1 010 g (2,2 lb) |
