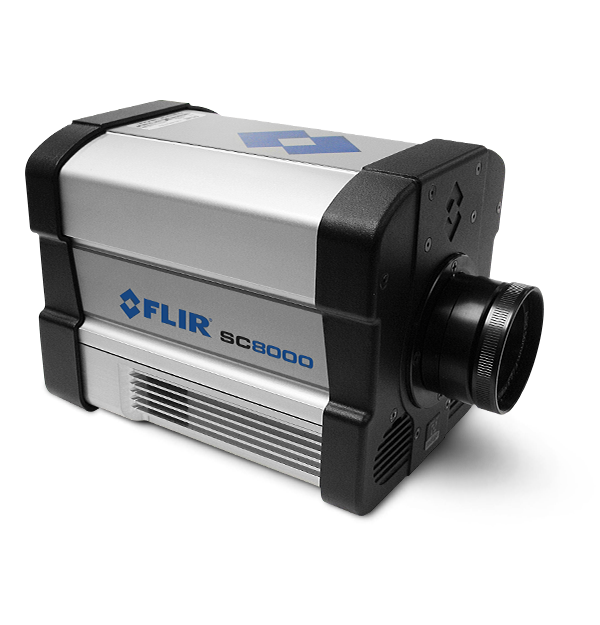

FLIR SC8000 HD
Caméra infrarouge MWIR haute résolution ultra rapide pour applications scientifiques
La FLIR SC8200 comprend un détecteur InSb FLIR refroidi hautement sensible qui offre une véritable résolution mégapixel de 1 024 x 1 024 pour produire des images thermiques extrêmement nettes où les moindres détails peuvent être observés et mesurés. Les autres modes de fonctionnement préréglés actifs permettent l’ajustement des temps d’intégration, l’intégration de corrections de non-uniformité, le remplacement des pixels défectueux et les ajustements de taille de fenêtre. Transmet les données à 200 mégapixels par secondes pour un maximum de flexibilité dans l’imagerie.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 1 024 × 1 024 |
| Pas du détecteur | 18 µm |
| Gamme spectrale | 3,0 à 5,0 µm ou 1,5 à 5,0 µm |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Ouverture f de la caméra | f/4,0 |
| Plage dynamique | 14 bits |
| Sensibilité thermique (NETD) | < 25 mK |
| Fréquence d’images [plein écran] | 129 Hz |
| Temps d’intégration | 500 ns pour une fréquence d’images maximale |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F)Jusqu’à 2000°C (3632°F) |
| Filtrage | Behind-the-Lens |
| Mise au point | Manuel (motorisé et tactile, selon l'objectif) |
| Données image et optiques | |
|---|---|
| Capacité de stockage en électrons d'un pixel | 12,1 millions d’électrons |
| Commande de la caméra | Gigabit Ethernet, USB, RS-232, Camera Link Full (ou CXP) |
| Efficacité opérationnelle | > 99,5 % (> 99,9 % typique) |
| Filtrage | Behind-the-Lens |
| Fréquence d’images [plein écran] | 129 Hz |
| Gamme spectrale | 3,0 à 5,0 µm ou 1,5 à 5,0 µm |
| Horodatage des images | Horloge interne de décodeur IRIG-B / horodatage précis TSPI |
| Lecture | Instantané |
| Mise au point | Manuel (motorisé et tactile, selon l'objectif) |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Flexible (paliers de 64 colonnes, 8 lignes) |
| Objectifs disponibles | TFOV 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm (50 / 250 / 500 mm) Zoom continu (50 / 500 mm) |
| Objectifs macro/microscopes | NA |
| Ouverture f de la caméra | f/4,0 |
| Palette | 8 bits sélectionnable |
| Pas du détecteur | 18 µm |
| Plage dynamique | 14 bits |
| Refroidissement du capteur | Cycle fermé linéaire |
| Résolution | 1 024 × 1 024 |
| Sensibilité thermique (NETD) | < 25 mK |
| Superposition | Personnalisable (IRIG-B, Date, Temps d’intégration, Temp. interne, Fréquence d’images, Mode de synchronisation, Heures plus fraîches) |
| Temps d’intégration | 500 ns pour une fréquence d’images maximale |
| Transmission continue de données numériques | Gigabit Ethernet et Camera Link Full (ou CoaXPress) simultanément |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Vidéo HD | HD-SDI 720p50/59/60 1080p25/29/30 |
| Zoom | Zoom numérique 1–4x, panoramique |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Manuel, linéaire, égalisation plateau, ROI, DDE |
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F)Jusqu’à 2000°C (3632°F) |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Précision | ±2 °C ou ±2 % de la mesure |
| Communication et stockage des données | |
|---|---|
| Modes de synchronisation | Genlock ; IRIG-B ; Sync In, Sync Out, Trigger In |
| Vidéo analogique | NTSC, PAL, S-Video, SVGA |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 218 × 143 × 158 mm (8,6 × 5,64 × 6,21 po) |
| Poids [sans objectif] | 4,5 kg (10 lb) |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC |
| Spécifications environnementales et certifications | |
|---|---|
| Altitude | 0 à 40 000 pieds en fonctionnement ; 0 à 70 000 pieds à l’arrêt |
| Fixation | 2 × ¼”-20, 1 × 3/8”– 16, 4 × 10/24 |
| Plage de températures de fonctionnement | -40 °C à 50 °C (-40 °F à 122 °F) |
| Plage de températures de stockage | -55 °C à 80 °C (-67 °F à 176 °F) |
| Résistance aux chocs et aux vibrations | 40 G, impulsion semi-sinusoïdale sur 11 ms/4,3 G de vibration RMS aléatoire, sur l’ensemble des 3 axes |
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
