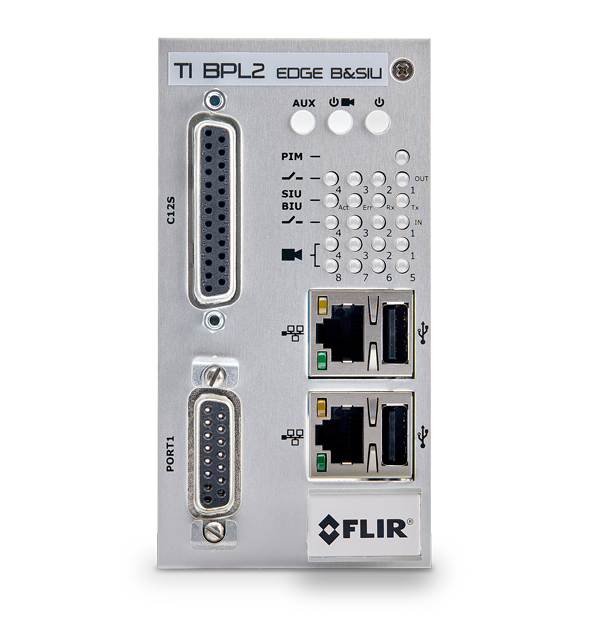

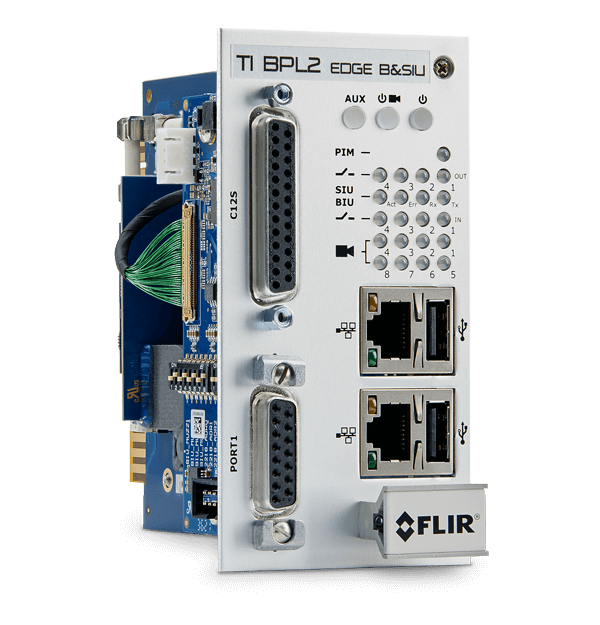

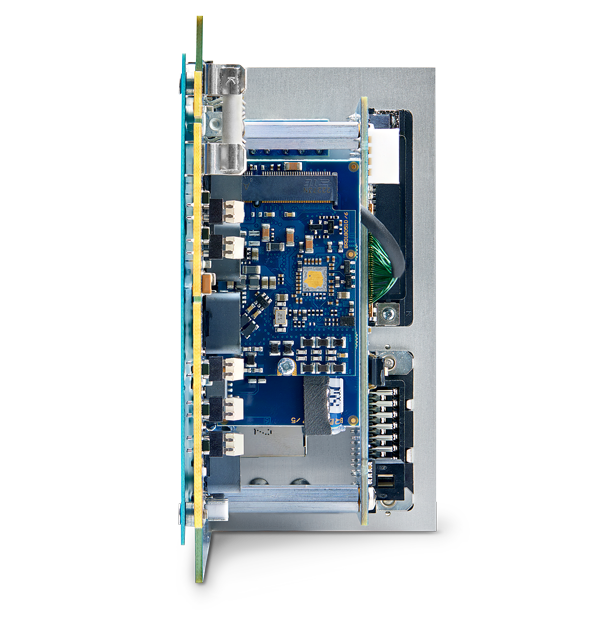

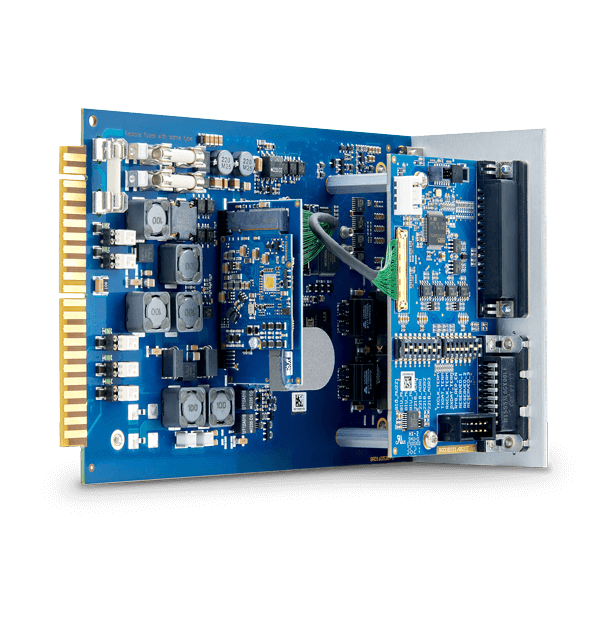

INTERFACE TI BPL2 EDGE B et SIU
Interface à large bande de deuxième génération Power Line Edge
• Connecte les sorties de zone des capteurs BPL2 et/ou des capteurs de ligne d’alimentation (PL) à un contrôleur, fournissant l’alimentation et les communications aux capteurs BPL2 et/ou aux capteurs PL
• Connecte l’ordinateur aux capteurs BPL2 et/ou aux capteurs PL pour la configuration et la visualisation du système
• Nombre maximum de caméras : Quatre capteurs BPL2 ou PL
• Capteur(s) BPL2 compatible(s) : ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Capteur(s) PL compatible(s) : TrafiOne
• Maximum recommandé de quatre capteurs BPL2/PL
Spécifications
| Communications | |
|---|---|
| Connecteur | Câble BPL2 Capteur – Interface : 3 x fils par V pinces (arrière) : 2 x fils pour l’alimentation c.c. et la communication : large bande sur ligne d’alimentation (BPL) et 1 x fil pour la mise à la terre fonctionnelle Montage de l’interface : Montage en support EDGE |
| Entrée | Connecteur C12S disponible à l’avant pour SIU vers contrôleur ATC 4 × contacts secs à couplage optique par connecteur EDGE (arrière, broches F/H, W/X, S/T, Y/Z) Imax = 50 mA, Umax = 48 V c.c. Fermeture sur événement ou ouverture sur événement (réglage dans le logiciel) 4 × DEL de sortie (avant, vert) Sortie de détection 1 à 4 et sortie de détection commune 1 à 4 4 × contacts d’entrée par connecteur EDGE (arrière, broches 1, 2, 3, 10) 4 × DEL d’entrée (avant, vert) Remarque : 20 sorties de détection supplémentaires au maximum peuvent être ajoutées par cinq unités USB à 4 E/S au maximum. |
| Ethernet | 2 × connecteurs RJ45 Ethernet (10/100 Mbit/s commutation automatique) |
| Sortie | Sorties de détection : 64 × états de sortie par connecteur Port-1 (avant, SDLC) vers le contrôleur TS-2/ATC Sorties d’erreur : 1 × composant de commutation isolé optiquement par connecteur EDGE (arrière, broches J/K) - Imax = 50 mA, Umax = 48 V DC Événement ouvert (sortie matérielle) 8 × DEL d’état du capteur BPL2 (avant, bicolore vert/rouge) Sortie d’erreur et sortie d’erreur commune Fonction de la sortie d’erreur : Sortie d’erreur active = erreur dans le TI BPL2 EDGE B&SIU ou coupure d’alimentation, ou Sortie d’erreur active = erreur dans 4 E/S USB avec sortie(s) affectée(s) (par ex. pas de communication), ou Sortie d’erreur active = erreur dans le capteur BPL2 correspondant (par ex. pas de communication). |
| Électrique | |
|---|---|
| Alimentation | Entrée d’alimentation : 12 V c.c. à 60 V c.c., par connecteur EDGE (arrière, broches A/B, sensibles à la polarité), bouton d’alimentation et DEL (avant, vert/rouge bicolore) 24 V c.c. à 48 V c.c. séparés par connecteur EDGE (à l’arrière, broches D/E) pour les capteurs BPL2Remarque : 48 V c.c. sur les broches D/E recommandé en cas de capteurs BPL2 multiples et/ou de longues distances de câble Sortie d’alimentation : Alimentation d’entrée identique, par le connecteur EDGE (à l’arrière, broches P/R, insensible à la polarité) Remarque : Communications BPL2 vers les capteurs BPL2 (ajoutées au niveau de l’interface) Consommation électrique : Interface uniquement : typique ≤5 W (6 W de crête au démarrage) Maximum, interface avec périphérie : < 100 W à 24 V c.c. Consommation de courant : Interface uniquement : typique ≤210 mA à 24 V c.c. maximum, interface avec périphérie : <4 A à 24 V c.c. |
| Spécifications environnementales | |
|---|---|
| Plage de températures de fonctionnement | Spécifications NEMA II : -34 °C à 74 °C (-29,2 °F à 165,2 °F) |
| Résistance aux chocs et aux vibrations | FCC : FCC Partie 15 classe B Chocs et vibrations Spécifications NEMA II |
| Mécanique | |
|---|---|
| Dimensions | H × L × P : 115 mm × 59 mm × 191 mm (4,53 po × 2,32 po × 7,52 po) hauteur et profondeur de bâti US EDGE standard; largeur = double fente |
| Poids | 450 g (1 lb) |
