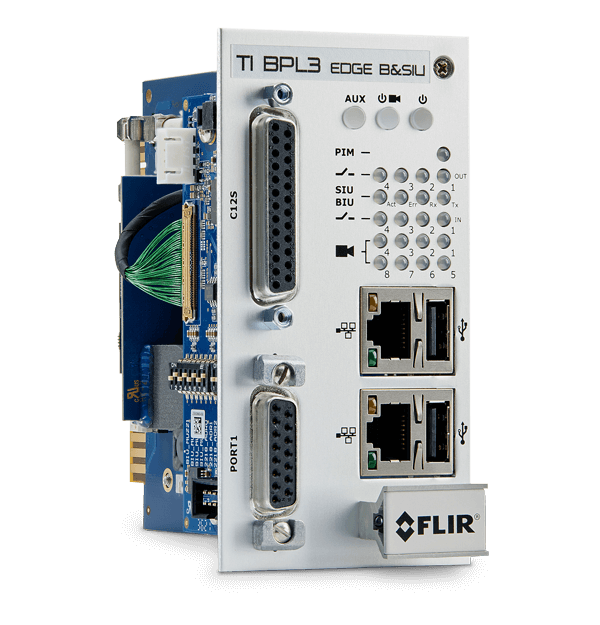

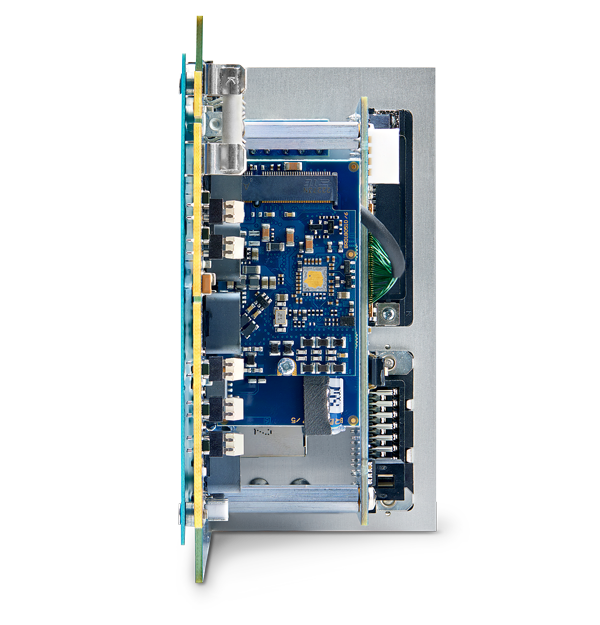

INTERFACE TI BPL3 EDGE B et SIU

3rd Generation Broadband Over Power Line Edge Interface

L’interface de bord de ligne d’alimentation large bande de 3e génération connecte les sorties de zone des capteurs BPL3 et/ou des capteurs de ligne d’alimentation (PL) à un contrôleur, fournissant l’alimentation et les communications aux capteurs BPL3 et/ou aux capteurs PL. L’interface Edge achemine les informations RYG vers la superposition du capteur et connecte le PC aux capteurs BPL3 et/ou aux capteurs PL pour la configuration et la visualisation du système. Compatible avec le ou les capteur(s) BPL3 suivants : TrafiSense AI, TrafiCam AI. Également compatible avec les capteurs TrafiOne et TrafiCam 3 PL.

Spécifications

Communications
Connecteur Câble BPL3/PL Capteur – Interface :
3 câbles via des pinces (arrière) :
2 câbles pour l’alimentation et la communication CC : haut débit sur ligne d’alimentation (BPL) et 1 câble pour la mise à la terre fonctionnelle Montage de l’

interface :
Montage en support EDGE
Entrée 4 contacts × d’entrée via connecteur EDGE (arrière, broches 1, 2, 3, 10)
4 LED d’×entrée (avant, vert)
Remarque : un maximum de 20 sorties de détection supplémentaires peut être ajouté via un maximum de cinq unités USB d’E/S 4
Ethernet 2 connecteurs Ethernet × RJ45 (commutation automatique 10/100 Mbit/s)
Sortie Sorties de détection :
64 états de sortie × BIU via le connecteur du Port-1 à l’avant (SDLC) vers le contrôleur TS-2/ATC
128 états de sortie × SIU via le connecteur C12S à l’avant (SDLC) vers le contrôleur ATC
4 contacts secs couplés × optiques via le connecteur EDGE (arrière, broches F/H, W/X, S/T, Y/Z) vers le contrôleur TS-1
Imax = 50 mA, Umax = 48 V CC
Fermer en cas d’événement ou ouvrir en cas d’événement (réglage dans le logiciel)
4 LED de × sortie (avant, vert) Sortie
de détection 1 à 4 et sortie de détection commune 1 à 4 sorties d’

erreur :
1 composant de commutateur × optique isolé via connecteur EDGE (arrière, broches J/K) - Imax = 50 mA, Umax = 48 V CC
Ouvert sur événement (sortie matérielle)
8 DEL d’état du capteur × BPL3/PL (avant, bicolore vert/rouge) Sortie d’
erreur et sortie d’erreur commune

Fonction de sortie d’erreur :
Sortie d’erreur active = erreur dans TI BPL3 EDGE B&SIU ou alimentation coupée, ou sortie d’
erreur active = erreur dans 4 E/S USB avec sortie(s) attribuées (par ex. aucune communication), ou sortie d’
erreur active = erreur dans le capteur BPL3/PL correspondant (par ex. aucune communication)
Électrique
Alimentation Entrée d’alimentation :
12 V c.c. à 60 V c.c., via connecteur EDGE (arrière, broches A/B, sensible à la polarité), bouton d’alimentation et LED (avant, bicolore vert/rouge)
Séparer 24 V c.c. à 48 V c.c. via connecteur EDGE (arrière, broches D/E) pour les capteurs BPL3/PL
Remarque : 48 V c.c. sur les broches D/E recommandé lorsque plusieurs capteurs BPL3/PL et/ou de longues distances de câble

ÉTEINTE :
Alimentation Idem, via connecteur EDGE (arrière, broches P/R, insensible à la polarité)
Remarque : Communications BPL3 avec les capteurs BPL3/PL ajoutées au niveau de l’interface Consommation

électrique :
Interface uniquement : typique ≤5 W (pic de 6 W au démarrage)
Maximum, interface avec périphérie :
courant de 100 W à 24 V c.c. :
Interface uniquement : typique ≤210 mA à 24 V c.c.
Maximum, interface avec périphérie : <4 A à 24 V CC
Spécifications environnementales
Plage de températures de fonctionnement Spécifications NEMA II : -34 °C à 74 °C (-29,2 °F à 165,2 °F)
Mécanique
Dimensions H × L × P : 115 mm × 59 mm × 191 mm (4,53 po × 2,32 po × 7,52 po) hauteur et profondeur de bâti US EDGE standard; largeur = double fente
Poids 450 g (1 lb)
