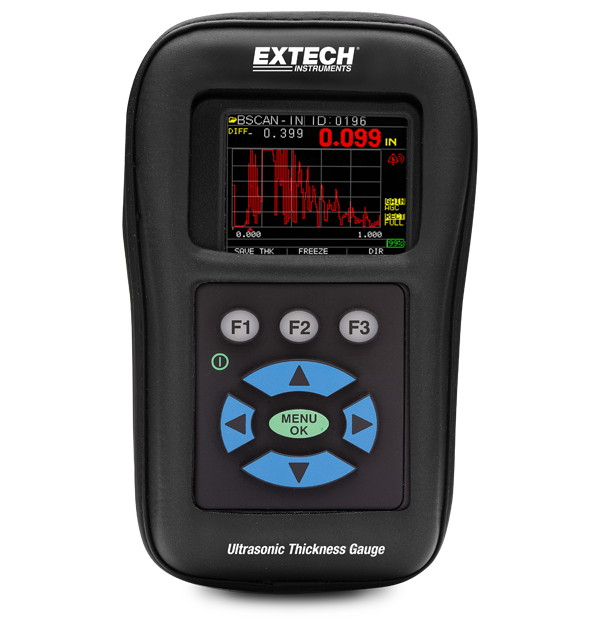

Extech TKG250
Jauge d’épaisseur/enregistreur de données ultrasonique numérique avec forme d’onde de couleur
Le modèle Extech TKG250 est une jauge d’épaisseur/enregistreur de données ultrasonique numérique avec fonction de forme d’onde de couleur. Il offre des jauges d’épaisseur conçues dans un boîtier compact, portatif et robuste idéal pour utilisation sur le terrain. La technologie ultrasonique permet des mesures d’épaisseur non destructives pour les structures principalement en acier. Il enregistre jusqu’à 100 000 relevés et peut être exporté vers Excel® pour une analyse plus approfondie. Comprend un étui de protection, une bouteille de liquide de refroidissement de 2 oz, 2 piles AA, un transducteur de 5 MHz, un étui de transport rigide, un câble USB et un logiciel d’exportation.
Spécifications
| Spécifications générales | |
|---|---|
| A-Scan (forme d’onde en direct) | Réglages complets pour le gain en incréments de 1 dB ou AGC, top initial vide, vide après premier écho reçu, plage incluant le suivi automatique au zoom pour centrer les échos indépendamment du matériau et de la rectification |
| Alarme | Bip sonore; affichage clignotant et clavier lumineux; et retour de vibration |
| B-Scan (section transversale) | Affiche une section transversale visuelle de la zone d’inspection sans corrélation avec la distance |
| Gain | En incréments de 1 dB de 20-90 dB ou contrôle automatique du gain (AGC) pour la forme d’onde |
| Mode de rectification | RF, Positif demi-onde, Négatif demi-onde et Rectification pleine onde |
| Mode de vélocité | Affiche la vitesse acoustique pour mesurer l’épaisseur des matériaux inconnus |
| Mode différentiel | Affiche la différence par rapport à la mesure de l’épaisseur réelle et une valeur de référence entrée par l’utilisateur |
| Mémoire | Stocke 50 000 relevés (extensible à 100 000) et 5 000 formes d’onde |
| Écho à écho | Mesure l’épaisseur du métal uniquement (la peinture et les revêtements n’affectent pas la valeur de l’épaisseur du matériau de base) |
| Épaisseur de l’acier | Sonde de 5 MHz : 1,0 à 508 mm (0,040 à 20 po); sonde de 10 MHz : 0,76 à 50,8 mm (0,030 à 2 po) |
| Étalonnage de la vélocité matérielle | 0,508 à 18,699 mm/µs (0,200 à 0,7362 po/µs) |
| Détails supplémentaires | |
|---|---|
| Alimentation | 2 piles AA (1,5 V) |
| Certifications | CE |
| Garantie | 2 ans |
| Indice IP | IP54 |
