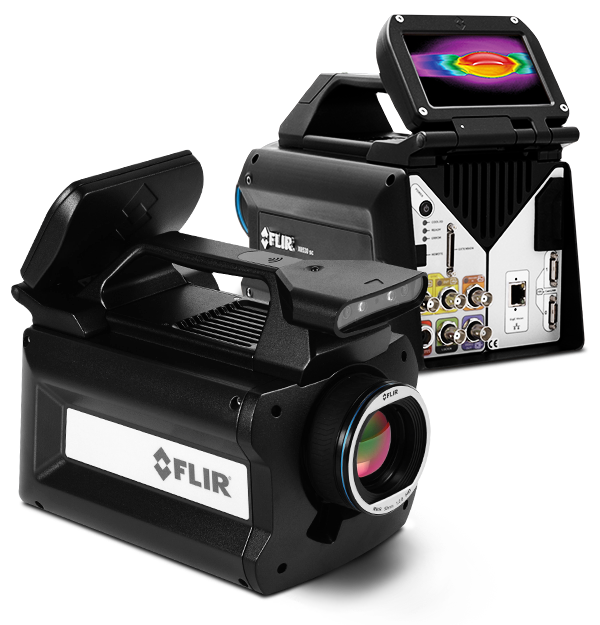

FLIR X8400sc
Caméra thermique HD
La caméra infrarouge FLIR X8400sc est parfaite pour les scientifiques et les professionnels de la R&D qui travaillent sur les applications les plus exigeantes. Facile d'utilisation et dotée d'une connectivité de pointe, elle vous permet de vous concentrer sur l'expérience plutôt que sur la caméra. Le modèle FLIR X8400sc est équipé d'un détecteur refroidi à l'antimoniure d'indium, qui produit des images thermiques nettes de 1280 x 1024 pixels pour montrer les détails les plus fins ; elle détecte en outre des différences de température inférieures à 25 mK.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 1280 x 1024 |
| Pas du détecteur | 15 µm |
| Gamme spectrale | 1,5 à 5,1 µm |
| Type de détecteur | Antimoniure d'Indium (InSb) |
| Ouverture f de la caméra | 2.0 |
| Plage dynamique | 14 bits, 16 bits avec DRX |
| Sensibilité thermique (NETD) | < 25 mK (20 mK typique) |
| Fréquence d’images | 106 Hz |
| Temps d’intégration | 500 ns pour une fréquence d'images maximale, avec exposition automatique |
| Plage de températures standard | +5 °C à +300 °C |
| Plage de températures en option | Jusqu'à +3000 °C / à partir de -20 °C |
| Filtrage | 4 positions, motorisé, avec compensation de la dérive et identification automatique |
| Mise au point | Manuelle |
| Données image et optiques | |
|---|---|
| Affichage superposé | Plage et mesures de température |
| Afficheur sur la caméra | Écran LCD tactile amovible (800 × 480) |
| Analyse de l’image | Analyse thermique sur la caméra |
| Capacité de stockage en électrons d'un pixel | 5,8 millions d'électrons |
| Efficacité opérationnelle | >99,5 % |
| Filtrage | 4 positions, motorisé, avec compensation de la dérive et identification automatique |
| Fréquence d’images | 106 Hz |
| Gamme spectrale | 1,5 à 5,1 µm |
| Horodatage des images | Horloge interne de décodeur IRIG-B / horodatage précis TSPI |
| Lecture | Mode Snapshot |
| Mise au point | Manuelle |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Défini par l’utilisateur |
| Mécanisme de mise au point motorisé | non |
| Objectifs disponibles | NA |
| Objectifs macro/microscopes | NA |
| Optiques disponibles | 28 mm – 38º x 31º 50 mm – 22º x 17º 100 mm – 11º x 9º 200 mm – 5,5º x 4,4º, Plan rapproché x3 – 6,4 x 5,1 mm |
| Ouverture f de la caméra | 2.0 |
| Palettes analogiques | 8 bits sélectionnable |
| Pas du détecteur | 15 µm |
| Plage dynamique | 14 bits, 16 bits avec DRX |
| Refroidissement du capteur | Cycle fermé rotatif |
| Résolution | 1280 x 1024 |
| Sensibilité thermique (NETD) | < 25 mK (20 mK typique) |
| Temps d’intégration | 500 ns pour une fréquence d'images maximale, avec exposition automatique |
| Transmission continue de données numériques | Gigabit Ethernet et Camera Link Base – Camera Link Medium |
| Type de détecteur | Antimoniure d'Indium (InSb) |
| Vidéo HD | DVI 1080p |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Manuel, linéaire, zone d'intérêt (ROI) |
| Plage de températures en option | Jusqu'à +3000 °C / à partir de -20 °C |
| Plage de températures standard | +5 °C à +300 °C |
| Précision | ±1 °C ou ±1 % de la valeur affichée |
| Étalonnage | Étalonnage personnalisé sur demande |
| Communication et stockage des données | |
|---|---|
| Modes de synchronisation | IRIG-B ; Sync In, Trigger In |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 280 × 150 × 180 mm |
| Kits X8400 sc | Fourni avec le X8400sc : X8400sc, objectif de 50 mm, étalonnage de la température, Multi-IT, déclenchement, IRIG-B, logiciel ResearchIR Max |
| Poids [sans objectif] | 5,05 kg |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 x 1/4 po -20 / 1 x 3/8 po -16 / 4 x #10 -24 / Côté : 3x 1/4 po -20 (de chaque côté) |
| Plage de températures de fonctionnement | -20 °C à +50 °C |
| Résistance aux chocs et aux vibrations | En fonctionnement 15G, CEI 68-2-29 / En fonctionnement 2G, CEI 68-2-26 |
Resources & Support
Datasheet
Fiche technique de la FLIR X8400sc
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
