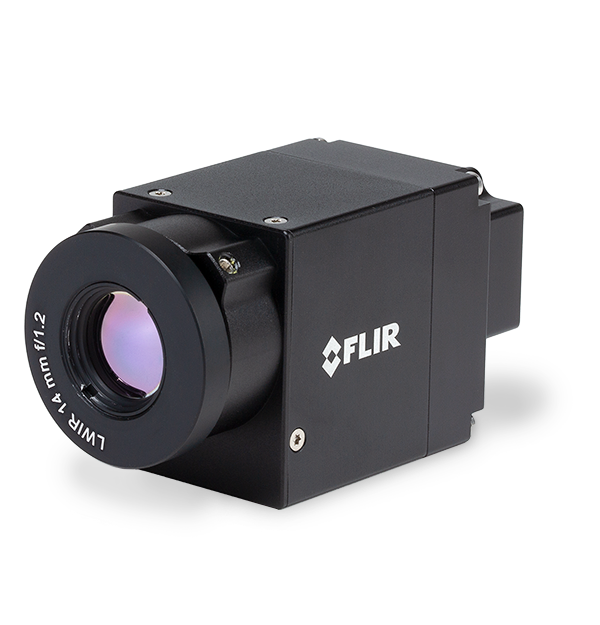

Flir A38/A68
Termocamere per la visione artificiale
Le termocamere Flir A38/A68 sono le più piccole termocamere a onde lunghe non raffreddate di Flir per applicazioni di automazione industriale e machine vision. Progettati in maniera specifica per l’uso nel controllo di processo e nella garanzia di qualità, questi sensori termici di temperatura forniscono informazioni visive sulla temperatura per supportare il processo decisionale chiave in applicazioni in cui il rilevamento di piccole variazioni di temperatura è fondamentale. Le dimensioni compatte e il design semplice della termocamera offrono dati di imaging termico affidabili e robusti, mentre le connessioni semplici con Power over Ethernet (PoE) e l’ampio intervallo di temperatura di funzionamento le rendono termocamere ideali per gli ambienti industriali.
Specifiche
| Highlighted | |
|---|---|
| Interfaccia Ethernet | Wired |
| EMC | See User manual: https://support.flir.com/resources/4rur |
| Frequenza immagine | A38: 60 Hz A68: 30 Hz |
| Sensibilità termica/NETD | <50 mK @ 25°C ambient |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet (PoE) |
| Comunicazione Ethernet | GigE Vision / GenICam |
| Ethernet | For control, image, and power |
| Ethernet standard | IEEE 802.3 |
| Interfaccia Ethernet | Wired |
| Protocolli Ethernet | GigEVision |
| Tipo connessione | RJ-45 |
| Tipo Ethernet | Gigabit Ethernet |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 8–14 µm (LWIR) |
| Campo visivo (FOV) | 11301-0101 FLIR A38 24°: 24° × 18.1° 11301-0102 FLIR A38 42°: 40.1° × 29° 11302-0101 FLIR A68 24°: 24.2° × 18.4° 11302-0102 FLIR A68 42°: 42.1° × 31.9° |
| Colore | Black |
| Distanza minima di messa a fuoco | 11301-0101 FLIR A38 24°: 0.4 m (1.3 ft) 11301-0102 FLIR A38 42°: 1.5 m (4.9 ft) 11302-0101 FLIR A68 24°: 2.0 m (6.6 ft) 11302-0102 FLIR A68 42°: 1.3 m (4.3 ft) |
| Formato pixel | Mono8 or 16-bit/pixel |
| Frequenza immagine | A38: 60 Hz A68: 30 Hz |
| Lunghezza focale | 11301-0101 FLIR A38 24°: 13 mm (0.51 in) 11301-0102 FLIR A38 42°: 8.1 mm (0.32 in) 11302-0101 FLIR A68 24°: 25 mm (0.98 in) 11302-0102 FLIR A68 42°: 14.2 mm (0.56 in) |
| Messa a fuoco | Fixed |
| Numero_F | 11301-0101 FLIR A38 24°: 1.0 11301-0102 FLIR A38 42°: 1.1 11302-0101 FLIR A68 24°: 1.2 11302-0102 FLIR A68 42°: 1.24 |
| Pitch sensore | 17 µm |
| Risoluzione IR | A38: 320 × 240 pixels A68: 640 × 480 pixels |
| Sensibilità termica/NETD | <50 mK @ 25°C ambient |
| Generali | |
|---|---|
| Dimensioni imballo | 130 × 140 × 100 mm (5.1 × 5.5 × 3.9 in) |
| Dimensioni [L × P × A] senza ottica | 59 × 29 × 36 mm (2.32 × 1.14 × 1.42 in) |
| La confezione comprende | Infrared camera |
| Peso imballo | 0.23 kg (0.51 lb) |
| Peso [senza ottica] | 67 g (2.4 oz) |
| Tipo imballo | Cardboard box |
| Ambientali e Certificazioni | |
|---|---|
| EMC | See User manual: https://support.flir.com/resources/4rur |
| Impatti | See User manual: https://support.flir.com/resources/4rur |
| Montaggio su treppiede | UNC ¼″-20 |
| Range di temperature di esercizio | –35°C to 60°C (-31°F to 140°F) |
| Range di temperature di stoccaggio | -40°C to 80°C (-40°F to 176°F) To avoid possible damage during storage, ensure that the sensor is not exposed to air. Use a lens cap or lens to cover the sensor. |
| Sicurezza | See User manual: https://support.flir.com/resources/4rur |
| Umidità (esercizio e stoccaggio) | Maximum 80% relative humidity, non-condensating |
| Vibrazione | See User manual: https://support.flir.com/resources/4rur |
| Alimentazione | |
|---|---|
| Assorbimento | 12 V: 2.8 W 24 V: 2.8 W PoE (48 V): 3.5 W |
