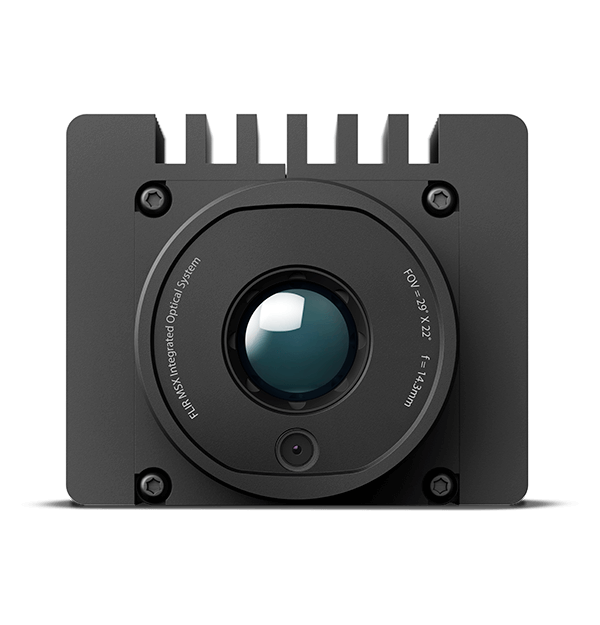

Termocamera fissa
Le termocamere Image Streaming FLIR A50 e A70 sono la scelta giusta per gli utenti che vogliono capacità di controllo, lo streaming di immagini su Ethernet e anche la flessibilità per eseguire analisi e raccogliere dati grezzi sulle caratteristiche termiche usando le applicazioni del software preferite. Grazie alle opzioni per il Wi-Fi, a una telecamera integrata, allo streaming di immagini radiometriche compresse e alla compatibilità (soltanto la versione avanzata) con ONVIF S, queste piccole e leggere termocamere ad automazione con messa a fuoco fissa ottimizzeranno il controllo del processo e la garanzia della qualità per migliorare il rendimento e la qualità del prodotto, i tempi di produttività e abbassare i costi.
| Highlighted | |
|---|---|
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolate otticamente, Vin (bassa) = 0–1,5 V, Vin (alta) = 3–25 V |
| Uscita digitale Utilizzo | Impostato da programma; guasto (NC) |
| Uscite digitali | 3x isolate otticamente, 0–48 V CC, max. 350 mA; fotorelè allo stato solido; 1x dedicata come uscita Guasto (NC) |
| Codifica | Standard: Streaming video GVSP - non compresso; streaming radiometrico GVSP - temperatura lineare e radiometrico FLIR Avanzato: Streaming video RTSP - H.264 / MPEG4 / MJPEG; streaming radiometrico RTSP - JPEG-LS compresso, FLIR radiometrico; streaming video GVSP - non compresso; streaming radiometrico GVSP - temperatura lineare e radiometrico FLIR |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |
| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnetico)• FCC 47 CFR Parte 15 Classe B (emissioni US)• ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili)• EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| numero f | 1,4 |
| Frequenza immagine | |
| Frequenza immagine | 30 Hz |
| Sensibilità termica/NETD | <35 mK |
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura per temperatura ambiente da 15°C a– 35°C (da 59°F a–95°F), temperatura del soggetto superiore a 0°C (32°F) |
| Funzioni di allarme | ND |
| Uscita allarme | ND |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codifica | Standard: Streaming video GVSP - non compresso; streaming radiometrico GVSP - temperatura lineare e radiometrico FLIR Avanzato: Streaming video RTSP - H.264 / MPEG4 / MJPEG; streaming radiometrico RTSP - JPEG-LS compresso, FLIR radiometrico; streaming video GVSP - non compresso; streaming radiometrico GVSP - temperatura lineare e radiometrico FLIR |
| Comunicazione Ethernet | • GigE Vision versione 1.2 • Client API conforme GenICam • TCP/IP basato su socket FLIR proprietario |
| Comunicazione seriale | Controllo pan/tilt. Interfaccia HW standard Pelco D: Esclusivamente RS232 ed RS485 |
| Conforme ONVIF Profilo S | Standard: Nessuna Avanzata: Sì |
| Ethernet | Per controllo, risultati, immagine e alimentazione |
| Ethernet standard | IEEE 802.3 |
| I/O digitale, tensione d'isolamento | 500 VRMS |
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolate otticamente, Vin (bassa) = 0–1,5 V, Vin (alta) = 3–25 V |
| Ingresso digitale, utilizzo | NUC; disabilitazione NUC; TAG immagine (Start, Stop, Generale); controllo del flusso delle immagini (acc. SFNC 2.3): • Multiframe singolo (su trigg) • Multiframe (su trigg) • Continuo |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |
| Memorizzazione immagini | ND |
| Multicast | Sì |
| Protocolli Ethernet | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| RS-232 | Connettore M8 A-coded, maschio |
| Tipo connettore Ethernet | M12 8-pin X-coded, femmina; RP-SMA femmina |
| Tipo Ethernet | 1000 Mbps |
| Uscita digitale Utilizzo | Impostato da programma; guasto (NC) |
| Uscite digitali | 3x isolate otticamente, 0–48 V CC, max. 350 mA; fotorelè allo stato solido; 1x dedicata come uscita Guasto (NC) |
| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7,5–14 µm |
| Campo visivo (FOV) | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Distanza minima di messa a fuoco | 29°: 0,25 m (0,82 piedi) 51°: 0,2 m (0,66 piedi) 95°: 0,1 m (0,33 piedi) |
| Focal Plane Array (FPA) | Microbolometro non raffreddato |
| Fotocamera nel visibile | Accessorio opzionalo |
| Frequenza immagine | 30 Hz |
| Frequenza immagine | |
| Lunghezza focale | 29°: 14,3 mm (0,56 pollici) 51°: 8,2 mm (0,32 pollici) 95°: 4,1 mm (0,16 pollici) |
| Messa a fuoco | Fisso, regolabile con gli strumenti inclusi |
| Miglioramento del contrasto | FSX® / Equalizzazione istogramma (solo IR) |
| MSX | Sì, incluso nell’opzione videocamera |
| numero f | 1,4 |
| Pitch sensore | A50: 17 µm A70: 12 µm |
| Readout | Nessuna lettura delle misurazioni, solo video in streaming |
| Risoluzione IR | A50: 464 × 348 A70: 640 × 480 |
| Risoluzioni streaming | A50 Standard: Streaming video GVSP: 640 × 480 pixel Streaming radiometrico GVSP: 464 × 348 pixel A50 Avanzato: Streaming video RTSP, sorgente 0: 640 × 480 pixelStreaming video RTSP, sorgente 1: 1280 × 960 pixelStreaming radiometrico RTSP: 464 × 348 pixelStreaming video GVSP: 640 × 480 pixelStreaming radiometrico GVSP: 464 × 348 pixel A70 Standard: Streaming video GVSP: 640 × 480 pixel Streaming radiometrico GVSP: 640 × 480 pixel A70 Avanzato: Streaming video RTSP, sorgente 0: 640 × 480 pixelStreaming video RTSP, sorgente 1: 1280 × 960 pixelStreaming radiometrico RTSP: 640 × 480 pixelStreaming video GVSP: 640 × 480 pixelStreaming radiometrico GVSP: 640 × 480 pixel |
| Sensibilità termica/NETD | <35 mK |
| Sovrimpressione | Senza |
| Streaming video IR radiometrico | Standard: GigE Vision e RTSP Advanced: GigE Vision e RTSP |
| Video Streaming | Standard: Protocollo GVSP (GigE Vision) Avanzato: Protocolli RTSP o GVSP (GigE Vision) |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura per temperatura ambiente da 15°C a– 35°C (da 59°F a–95°F), temperatura del soggetto superiore a 0°C (32°F) |
| Correzione della trasmissione atmosferica | In base a valori di distanza, temperatura atmosferica e umidità relativa |
| Correzioni misurazione | ND |
| Funzioni di allarme | ND |
| Preset di misura | ND |
| Range di temperature oggetto | A50: da –20 a 175°C (da –4 a 347°F) da 175 a 1000°C (da 347 a 1832°F) A70: da –20 a 175°C (da –4 a 347°F) da –20 a 250°C (da –4 a 482°F) da 175 a 1000°C (da 347 a 1832°F) |
| Rilevazione automatica caldo e freddo | ND |
| Strumenti di misura | ND |
| Uscita allarme | ND |
| Generali | |
|---|---|
| Dimensioni (L × P × A) | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 pollici) |
| Materiale alloggiamento | Alluminio |
| Montaggio su base | 4 x M2.5 direttamente nella videocamera o 4x 10-32 UNF sulla piastra di raffreddamento inferiore |
| Peso | 519 g (1,14 lb) senza piastra di raffreddamento inferiore |
| Ambientali e Certificazioni | |
|---|---|
| Corrosione | • ISO 12944 C4 G o H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnetico)• FCC 47 CFR Parte 15 Classe B (emissioni US)• ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili)• EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| Impatti | IEC 60068-2-27, 25 g |
| Montaggio su treppiede | 4 x M2.5 direttamente nella videocamera o 4x 10-32 UNF sulla piastra di raffreddamento inferiore |
| Protezione | IEC 60529 e IP66 |
| Range di temperature di esercizio | Da –20 a 50 °C (da –4 a 122°F)La piastra di raffreddamento inferiore è necessaria a temperature superiori a 40 °C (104 °F). Sensore di temperatura massima interno: 70°C (158°F) |
| Spettro radio | • FCC 47 CFR Parte 15 Classe C (banda 2,4 GHz US)• FCC 47 CFR Parte 15 Classe E (banda 5 GHz US)• RSS-247 (bande 2,4 GHz e 5 GHz Canada)• ETSI EN 300 328 V2.1.1 (banda 2,4 GHz EU)• ETSI EN 301 893 V2.1.1 (banda 5 GHz EU) |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 ore, 95% di umidità relativa, da 25–40°C (da 77–104°F)/2 cicliEN60068-2-38 |
| Vibrazione | • IEC 60068-2-6, 0,15 mm a 10–58 Hz e 2 g a 58–500 Hz, sinusoidale; • IEC 61373 Cat 1 (Railway) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | 24/48 V DC 8 W max |
| Assorbimento | •7,5 W a 24 V CC tipico• 7,8 W a 48 V CC tipico• 8,1 W a 48 V PoE tipico |
| Connettore alimentazione | M12 12 pin con codifica A, maschio (condiviso con I/O digitale) |
| Tensione esterna | Gamma consentita 18–56 V DC |
| Interfaccia utente | |
|---|---|
| Interfaccia web | Sì |
