FLIR A6301
Termocamera Advanced per il monitoraggio dei processi e il controllo qualità 24 ore su 24, 7 giorni su 7
Product Variations
La termocamera FLIR A6301 Advanced offre a ingegneri e integratori di sistemi la soluzione migliore e più avanzata per il controllo di processo, il monitoraggio e il controllo qualità. La durata del suo refrigeratore criogenico di 27.000 ore, primato del settore, massimizza i tempi di funzionamento della termocamera, consentendo una produttività costante e riducendo al minimo i costi grazie alla manutenzione pianificata. La rapidità della sua integrazione migliora la resa, i tempi di produttività e i costi, garantendo al contempo una qualità costante. Questa piattaforma di termocamere raffreddate offre una soluzione snella per la misurazione accurata della temperatura. Il kit standard include una termocamera FLIR A6301 Advanced, accessori e obiettivo da 17 mm, 24 mm o 50 mm.
Un sensore MWIR altamente sensibile e raffreddato consente alla termocamera di individuare i difetti in modo più accurato, aumentando la qualità del prodotto. La durata del refrigeratore criogenico di 27.000 ore, primato del settore, massimizza i tempi di funzionamento della termocamera, consentendo una produttività costante.
Tempi di integrazione rapidi garantiscono misurazioni di temperatura accurate su prodotti in movimento e linee di produzione. La sincronizzazione deterministica a bassa latenza con fonti esterne consente l’acquisizione precisa delle immagini termiche quando necessario per il supporto dei processi decisionali.
I protocolli GigE Vision standard, l'API Rest e le interfacce web integrate riducono le tempistiche di implementazione.
Specifiche
| Highlighted | |
|---|---|
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolati otticamente, Vin (bassa) = 0-1,5 V, Vin (alta) = 3-25 V |
| Uscite digitali | 3 isolate otticamente, 0-48 V DC, max. 350 mA; fotorelè a stato solido; 1 dedicata come uscita Guasto (NC) |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Parte 15, Sottoparte B ClasseA KC C 9832 e KS C 9835 |
| Montaggio | Con piastra di montaggio - 2 × 1/4"-20 fori filettati, 1 × 3/8"-16; foro filettato, 4 × #10-24 fori filettati Senza piastra di montaggio - 6 × #6-32 |
| numero f | f/2,5 |
| Frequenza immagine | 30 Hz |
| Sensibilità termica/NETD | ≤15 mK a 25 °C |
| Accuratezza | ≤100 °C ±2 °C, >100 °C ±2% della lettura |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Comando e controllo | GEV: Genicam; RTSP: Interfaccia Web, API REST |
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolati otticamente, Vin (bassa) = 0-1,5 V, Vin (alta) = 3-25 V |
| Interfacce di comunicazione | Ethernet |
| Modalità di sincronizzazione | Sync In |
| Supporto di memorizzazione | Nessuno |
| Uscite digitali | 3 isolate otticamente, 0-48 V DC, max. 350 mA; fotorelè a stato solido; 1 dedicata come uscita Guasto (NC) |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | Da 3,4 μm a 5,1 μm |
| Campo visivo (FOV) | FLIR A6301 - Obiettivo da 17 mm: 31,5° × 25,5° FLIR A6301 - Obiettivo da 25 mm: 21,7° × 17,5° FLIR A6301 - Obiettivo da 50 mm: 11,0° × 8,8° FLIR A6301 - Obiettivo macro: Variabile a seconda della distanza |
| Campo visivo (FOV) - Lunghezza focale | Variabile da 27 mm a 40 mm |
| Campo visivo [FOV] e Distanza minima di messa a fuoco | 110 mm |
| Distanza minima di messa a fuoco | Obiettivo 17 mm: 60 mm (2,4 pollici) 25 mm Obiettivo: 200 mm (7,9 pollici) 50 mm Obiettivo: 500 mm (23,2 pollici) |
| Frequenza immagine | 30 Hz |
| Lunghezza focale | Obiettivo 17 mm: 17 mm 25 mm Obiettivo: 25 mm 50 mm Obiettivo: 50 mm |
| Messa a fuoco | Manuale |
| Miglioramento digitale dell’immagine | Modalità alta sensibilità (HSM) |
| Modalità immagine | Immagine IR, Modalità alta sensibilità (HSM) |
| numero f | f/2,5 |
| Pitch sensore | 15 µm |
| Raffreddamento sensore | Raffreddatore lineare FLIR FL100 |
| Registrazione video IR non-radiometrico | Nessuno |
| Registrazione video IR radiometrico | Nessuno |
| Regolazione automatica dell’immagine | Lineare, manuale, PE, DDE, ADE |
| Risoluzione IR | 640 512× |
| Sensibilità termica/NETD | ≤15 mK a 25 °C |
| Sovrimpressione | Solo RTSP |
| Streaming video IR radiometrico | GigE Vision |
| Tavolozze colori | 8 bit selezionabile |
| Tipo sensore | Temperatura di esercizio elevata (HOT) MWIR T2SLS |
| Video IR non radiometrico | Streaming H.264 o MJPEG su RTSP |
| Zoom | Zoom digitale, 1x, 2x, 4x, 8x |
| Zoom digitale | Zoom digitale, 1x, 2x, 4x, 8x |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ≤100 °C ±2 °C, >100 °C ±2% della lettura |
| Compensazione drift ambiente [con cal. di fabbrica] | Sì |
| Dimensioni camera (L × P × A) | Solo telecamera: 7 7/8" × 3" × 3 5/8"; con obiettivo macro 11 1/2" × 3" × 3 5/8" |
| Range di temperature oggetto | Da -20 °C a 200 °C (da -4 °F a 392 °F) |
| Tensione DC | Intervallo: 18 V-56 V |
| Generali | |
|---|---|
| Contenuto della confezione | Telecamera con ottica; cavo da M12 a RJ45F (0,3 m), guida rapida, certificato di calibrazione |
| Dimensioni [L × P × A] | Obiettivo 17 mm: 267 × 76 × 92 mm (10,5 pollici × 3,0 pollici × 3,6 pollici) Obiettivo 25 mm: 260 × 76 × 92 mm (10,3 × 3,0 pollici × 3,6 pollici) Obiettivo macro: 241 × 76 × 92 mm (9,5 × 3,0 × 3,6 pollici) |
| Dimensioni [L × P × A] senza ottica | 200 × 76 × 92 mm |
| Peso | FLIR A6301 - Obiettivo da 17 mm: 1,77 kg (3,9 libbre) FLIR A6301 - Obiettivo da 25 mm: 1,72 kg (3,8 libbre) FLIR A6301 - Obiettivo da 50 mm: 1,63 kg (3,6 libbre) FLIR A6301 - Obiettivo macro: 2,22 kg (4,9 libbre) |
| Peso [senza ottica] | 1,32 kg |
| Ambientali e Certificazioni | |
|---|---|
| Direttive | CEM: 2014/30/UE, RAEE: 2012/19/UE |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Parte 15, Sottoparte B ClasseA KC C 9832 e KS C 9835 |
| Impatti | 25 g, 6 ms; semi sinusoidale; ±500 urti; X, Y e Z (IAW MIL-STD-810H) |
| Montaggio | Con piastra di montaggio - 2 × 1/4"-20 fori filettati, 1 × 3/8"-16; foro filettato, 4 × #10-24 fori filettati Senza piastra di montaggio - 6 × #6-32 |
| Protezione | IP50 |
| Range di temperature di esercizio | Da -20 °C a 50 °C |
| Vibrazione | 10-58 Hz, 0,15 mm; 58-500 Hz, 2 g; 5 cicli, 1 ott/min; X, Y e Z (IAW MIL-STD-810H) |
| Alimentazione | |
|---|---|

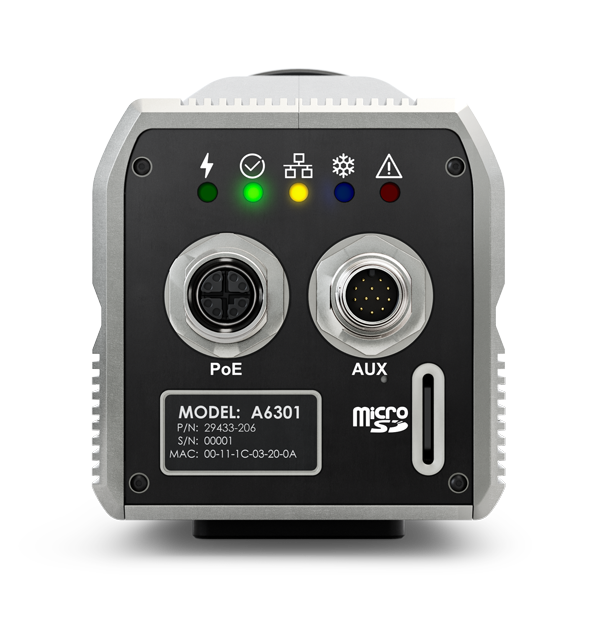

| Alimentazione | Fonte di alimentazione primaria: PoE+ tipo 2 (30 W min) Collegamento CC opzionale: M12 12 pin con codifica A, maschio (condiviso con I/O digitale) |
| Assorbimento | 25 W (raffreddamento) |
