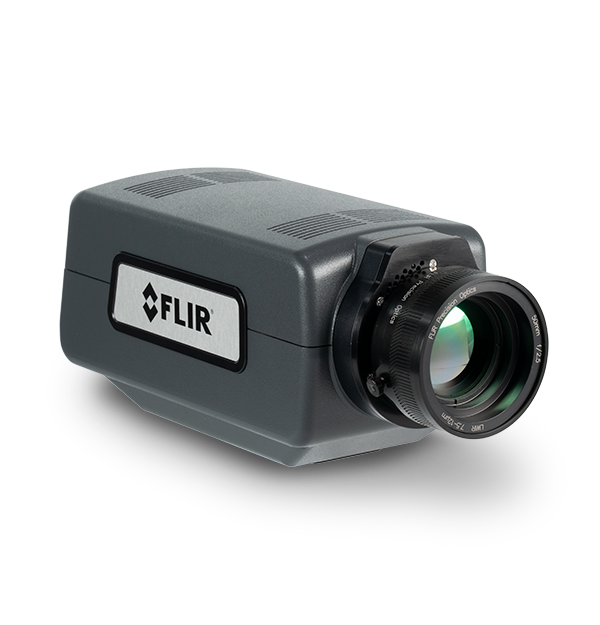

FLIR A6780 SLS
Termocamera longwave
Product Variations
La termocamera LWIR SLS FLIR A6780 consente di misurare facilmente le temperature di eventi termici dinamici e di soggetti in rapido movimento; è la scelta ideale per applicazioni industriali, militari, manifatturiere e di ricerca e sviluppo. Grazie al sensore SLS (Strained Layer Superlattice) longwave raffreddato, la A6780 garantisce una maggiore velocità di scatto rispetto ad altri sensori, producendo immagini nitide e non mosse. La possibilità di scelta tra messa a fuoco manuale o remota fornisce la flessibilità per massimizzare il numero di pixel di misurazione sull'oggetto di interesse. La semplice connettività a singolo cavo Gigabit Ethernet consente il controllo completo della termocamera e l'acquisizione dei dati nel software FLIR Research Studio, per analizzarli e comprenderli con una rapidità mai raggiunta precedentemente.
MISURAZIONI DI TEMPERATURA ACCURATE DI SOGGETTI IN RAPIDO MOVIMENTO
Frame rate in modalità sub-window fino a 4.130 Hz, un'ampia gamma di ottiche e una ruota portafiltri a 3 posizioni integrata per passare rapidamente tra il range di temperatura standard e il range per alte temperature.
Controlla la termocamera e trasmetti i dati in tempo reale utilizzando un unico cavo Gigabit Ethernet; acquisisci i dati critici nel momento giusto, grazie alle funzionalità avanzate di attivazione e sincronizzazione.
I semplici passaggi del metodo di lavoro "Connessione–Visualizzazione–Registrazione–Analisi" di FLIR Research Studio consentono di raccogliere e analizzare i dati in modo rapido e di collaborare facilmente con il proprio team.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione | 640 × 512 |
| Dimensioni pixel [quadrato] | 15 µm |
| Banda spettrale | A6781 SLS: 7,5 µm (inferiore), 10-11 µm (superiore) A6783 SLS: 7,5 µm (inferiore), 10-11 µm (superiore) |
| Tipo sensore | Strained-Layer Superlattice |
| Numero F camera | A6781 SLS: f/2,5 A6783 SLS: f/4,0 |
| Gamma dinamica | 14 bit |
| Frame Rate [Finestra intera] | Programmabile; 0,0015 Hz – 125 Hz |
| Tempo integrazione | 480 ns – ~fotogramma intero |
| Intervallo di temperatura standard [con ottiche a banda specifica] | Da -20°C a +350°C (da -4°F a +662°F) |
| Intervallo di temperatura opzionale [con ottiche a banda specifica] | Da 250°C a 2000°C/da 482°F a 3632°F (ND1); da 500°C a 3000°C/da 932°F a 5432°F (ND2) |
| Porta filtri [per alte temperature] | Ruota portafiltri motorizzata a 3 posizioni (filtri da 1 pollice di diametro) |
| Messa a fuoco | Motorizzato (compatibile con manuale) |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | A6781 SLS: 7,5 µm (inferiore), 10-11 µm (superiore) A6783 SLS: 7,5 µm (inferiore), 10-11 µm (superiore) |
| Dimensioni pixel [quadrato] | 15 µm |
| Frame Rate [Finestra intera] | Programmabile; 0,0015 Hz – 125 Hz |
| Gamma dinamica | 14 bit |
| Interfaccia ottiche | FLIR FPO-M (baionetta a 4 tacche, motorizzata) |
| Memorizzazione immagini integrata nella camera | Nessuno |
| Messa a fuoco | Motorizzato (compatibile con manuale) |
| Modalità Readout | Integrazione asincrona in fase di lettura; Integrazione asincrona prima della lettura |
| Modalità subwindow | Windowing flessibile fino a 16 × 4 (step di 16 colonne, 4 righe) |
| Modalità video | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Numero F camera | A6781 SLS: f/2,5 A6783 SLS: f/4,0 |
| Operabilità | ≥98% (≥99% tipico) |
| Ottiche disponibili | Manuale (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizzato (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Ottiche macro/microscopici | 1× |
| Pixel Clock | 50 MHz |
| Porta filtri [per alte temperature] | Ruota portafiltri motorizzata a 3 posizioni (filtri da 1 pollice di diametro) |
| Raffreddamento sensore | Rotativo a circuito chiuso |
| Readout Type | Snapshot |
| Riferimento temporale dell'immagine | Sì |
| Risoluzione | 640 × 512 |
| Sensibilità termica_NETD [tipica] | ≤40 mK (tipico) |
| Sovrimpressione | Configurazione fissa, può essere disattivata |
| Standard video | SDI |
| Streaming dati radiometrici | Gigabit Ethernet (GigE Vision) |
| Tavolozza | 8 bit selezionabile |
| Tempo integrazione | 480 ns – ~fotogramma intero |
| Tipo sensore | Strained-Layer Superlattice |
| Zoom video standard | Automatico, variabile |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ≤Accuratezza 100°C (≤212°F), ±2°C (±3,6°F) (±1°C/1,8°F tipico); >100°C ±2% della lettura (±1% tipico) |
| Compensazione drift ambiente [con cal. di fabbrica] | Sì |
| Controllo automatico del guadagno | Manuale, lineare, equalizzazione plateau, DDE |
| Intervallo di temperatura opzionale [con ottiche a banda specifica] | Da 250°C a 2000°C/da 482°F a 3632°F (ND1); da 500°C a 3000°C/da 932°F a 5432°F (ND2) |
| Intervallo di temperatura standard [con ottiche a banda specifica] | Da -20°C a +350°C (da -4°F a +662°F) |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Comando e controllo | GenICam (GigE), RS-232 |
| Modalità di sincronizzazione | Sync In, Sync Out |
| Generali | |
|---|---|
| Dimensioni [L × P × A] senza ottica | 226 × 102 × 109 mm |
| Peso [senza ottica] | 2,3 kg |
| Alimentazione | |
|---|---|
| Alimentazione | 24 V CC (<24 W a regime) |
| Ambientali e Certificazioni | |
|---|---|
| Montaggio | 2 fori filettati ¼" -20, 1 foro filettato 3/8"-16, 4 fori filettati 10-24 |
| Range di temperature di esercizio | Da -20°C a +50°C (da -4°F a +122°F) |
| Zone di rilevazione | 40 g, 11 msec impulso ½ sinusoidale/4,3 g RMS vibrazione casuale, tutti e 3 gli assi |
Accessories
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
