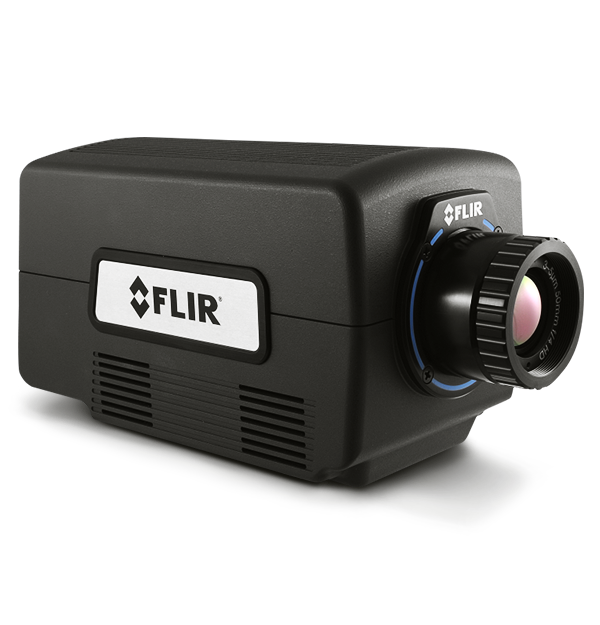

FLIR A8200sc
Termocamera HD MWIR compatta ad elevate prestazioni
La FLIR Serie A8200sc è una termocamera MWIR compatta e ad alta sensibilità che produce immagini termiche HD a basso rumore. Grazie ai bassi tempi d'integrazione e alle immagini nitide e dettagliate, la A8200sc è la soluzione perfetta per ispezioni di componenti elettronici, mappatura termica aerea, controlli non distruttivi su materiali e applicazioni R&D industriali.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione del sensore | 1024 × 1024 |
| Risoluzione | 1024 x 1024 |
| Pitch sensore | 18 µm |
| Banda spettrale | 3,0 – 5,0 µm |
| Tipo sensore | Antimoniuro di indio (InSb) FLIR |
| Numero F camera | f/4,0 |
| Gamma dinamica | 14 bit |
| NETD | <20 mK |
| Frame Rate [Finestra intera] | 50 Hz |
| Frame rate max | 50 Hz full frame |
| Range standard di temperatura | Da -20 °C a +350 °C (da -4 °F a +662 °F) |
| Range opzionale di misura della temperatura | Fino a 1.500 °C (2.732 °F) Fino a 3.000 °C (5.432 °F) |
| Filtraggio | Portafiltro dietro la lente |
| Messa a fuoco | Manuale |
| Dati ottici e immagine | |
|---|---|
| AGC | Lineare, PE, DDE |
| Banda spettrale | 3,0 – 5,0 µm |
| Controllo camera | GenICam, RS-232 |
| Filtraggio | Portafiltro dietro la lente |
| Frame rate max | 50 Hz full frame |
| Frame Rate [Finestra intera] | 50 Hz |
| Gamma dinamica | 14 bit |
| Messa a fuoco | Manuale |
| Modalità Readout | Asynchronous Integrate While Read; Asynchronous Integrate Then Read |
| Modalità subwindow | Flessibile (step di 16 colonne, 8 righe) |
| NETD | <20 mK |
| Numero F camera | f/4,0 |
| Operabilità | >99,5 % (99,9 % tipico) |
| Ottiche disponibili | 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Ottiche macro/microscopici | 1×, 4× |
| Pitch sensore | 18 µm |
| Protocollo dati digitali | Gigabit Ethernet (GigE Vision® 2.0) & CoaXPress |
| Raffreddamento sensore | Closed Cycle Linear |
| Readout | Snapshot |
| Risoluzione | 1024 x 1024 |
| Risoluzione del sensore | 1024 × 1024 |
| Tavolozza | 8 bit selezionabile |
| Tempo integrazione minimo | 480 ns |
| Tipo sensore | Antimoniuro di indio (InSb) FLIR |
| Video HD | HD-SDI (720p/50/59,9, 1080p/25/29,9) |
| Well Capacity | 2,0 M elettroni |
| Zoom | Lo zoom video viene selezionato automaticamente; Piena ris = 1×, 1/ 4 Ris = 2× |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±5 °C o ±1% della lettura Valido solo con configurazioni standard di ottiche e filtri, da 0 °C a +3000 °C |
| Range opzionale di misura della temperatura | Fino a 1.500 °C (2.732 °F) Fino a 3.000 °C (5.432 °F) |
| Range standard di temperatura | Da -20 °C a +350 °C (da -4 °F a +662 °F) |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Comando e controllo | GenICam |
| Modalità di sincronizzazione | Sync In, Sync Out |
| Video analogico | NA |
| Generali | |
|---|---|
| Dimensioni [L × P × A] senza ottica | 226 × 117 × 135 mm |
| Peso [senza ottica] | 3,73 kg |
| Alimentazione | |
|---|---|
| Alimentazione | 24 V DC (<50 W a regime) |
| Ambientali e Certificazioni | |
|---|---|
| Montaggio | 2 fori filettati da 1/4 – 20, 1 cad. Foro preforato da 3/8-16 |
| Range di temperature di esercizio | Da -20 °C a +50 °C (da -4 °F a +122 °F) |
| Range di temperature di stoccaggio | Da -55 °C a +80 °C (da -67 °F a +176 °F) |
| Zone di rilevazione | 40 g, impulso 1/4 sinusoide 11 ms/vibrazione casuale RMS 4,3 g, sui 3 assi |
