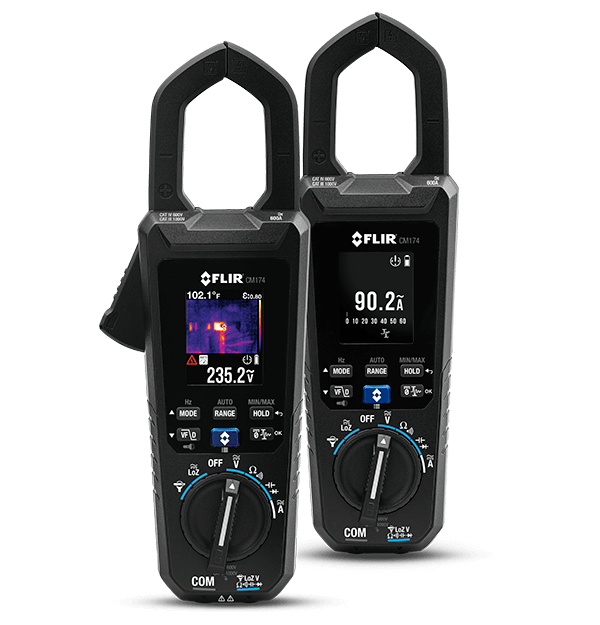

FLIR CM174

Pinza amperometrica IGM™

FLIR CM174 è in grado di indicare dove si trovano i problemi che non è possibile vedere con una pinza amperometrica normale. Sfruttando la tecnologia IGM (Infrared Guided Measurement) basata sul sensore termico FLIR Lepton® integrato, CM174 identifica in modo affidabile i punti caldi e i circuiti sovraccarichi, a distanza di sicurezza. IGM ti guida visivamente verso la posizione precisa di un potenziale problema e ti aiuta a confermare i risultati con un'ampia gamma di funzioni e misure di temperatura.

Vedi di più con la tua pinza amperometrica

Con IGM è possibile identificare rapidamente i problemi senza richiedere un contatto diretto con quadri e armadi elettrici, matasse di fili e cavi intrecciati che potrebbero costituire un pericolo per la sicurezza.

Verifica i problemi, controlla il carico e segnala i punti caldi. Esegui misurazioni di tensione e corrente accurate unitamente a misure di temperatura del punto al centro dell'immagine.

Il design intelligente di CM174 include una pinza sottile e un illuminatore che consentono di accedere a punti difficili da raggiungere e scarsamente illuminati. Le funzioni elettriche avanzate consentono di ottenere le letture necessarie per risolvere velocemente i problemi, tra cui True RMS, LoZ, modalità VFD, corrente di spunto e modalità diodo intelligente disabilitabile. Inoltre, la CM174 è espandibile fino a 3000 A AC con il toroide flessibile FLIR opzionale.

Specifiche

Highlighted
Risoluzione IR	80 × 60 (4.800 pixel)
Dimensione display	Schermo TFT da 2,0"
Tensione AC/DC	Range 1000 V/Accuratezza di base ±1,0%
Data Logging e memoria	N/A
Connettività	N/A

Dati ottici e immagine
Campo visivo [V × O]	38,6° × 50,0°
Dimensione display	Schermo TFT da 2,0"
Messa a fuoco	Fisso
Risoluzione IR	80 × 60 (4.800 pixel)
Sensibilità	150 mK
Sensore immagine	Microbolometro FLIR Lepton®
Tavolozze colori	Ferro, Arcobaleno, Scala di grigi

Misurazioni e analisi
Accuratezza temperatura	±3 °C (5,4 °F) o ±3% della lettura
Auto Range	Sì, con range manuale opzionale
Capacità	Range 1000 µF/Accuratezza di base ±1,0%
Contatore di frequenza ingresso Flex	Intervallo: 10,00 kHz Accuratezza di base: ±0,1%
Corrente AC di spunto	Range 600,0A/Accuratezza di base ±3,0%
Corrente AC VFD	Range 600,0 A/Accuratezza di base ±2,0%
Diodo	Range 1,5 V/Accuratezza di base ±1,5%
Frequenza di misurazione	3 campionamenti al secondo
Ingresso Flex AC A	Intervallo: 3000 A Accuratezza di base: ±1,0%
Range di temperatura	Da -25 °C a +150 °C (da -13°F a +302°F)
Resistenza	Range 6000 Ω/Accuratezza di base ±1,0%
Soglia controllo di continuità	30Ω to 150Ω
Tensione AC modalità LoZ	Range 1000 V/Accuratezza di base ±1,0%
Tensione AC VFD	Range 1000 V/Accuratezza di base ±1,0%
Tensione AC/DC	Range 1000 V/Accuratezza di base ±1,0%
Tensione DC modalità LoZ	Range 1000 V/Accuratezza di base ±1,0%
Test di continuità	600 Ω
True RMS	Sì
