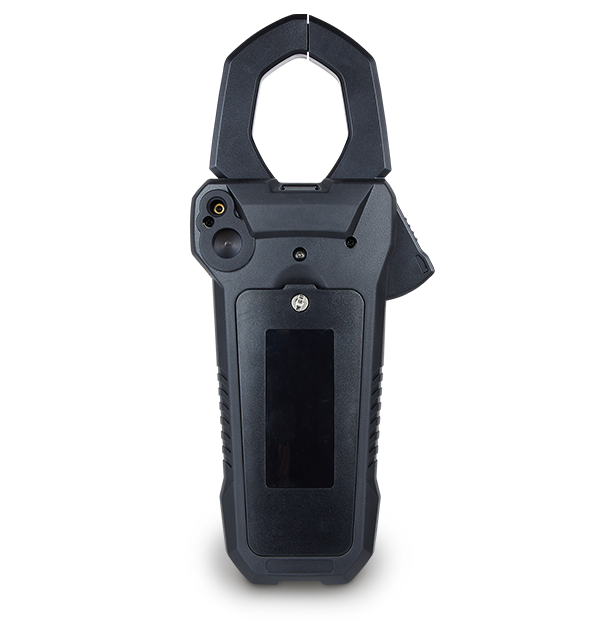

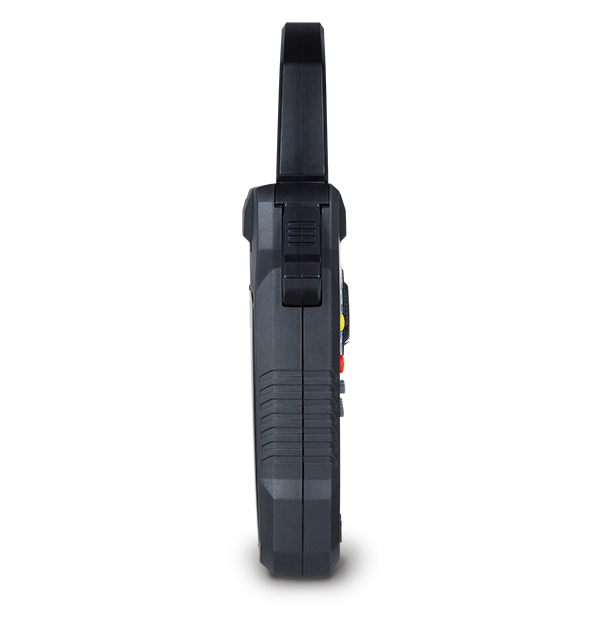

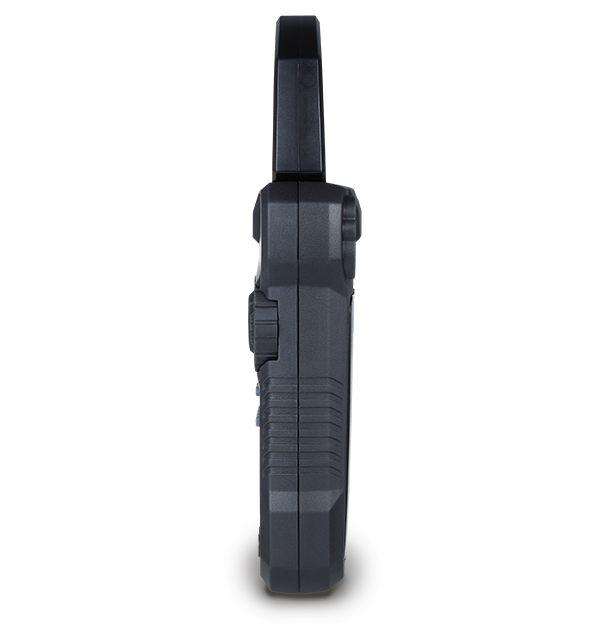

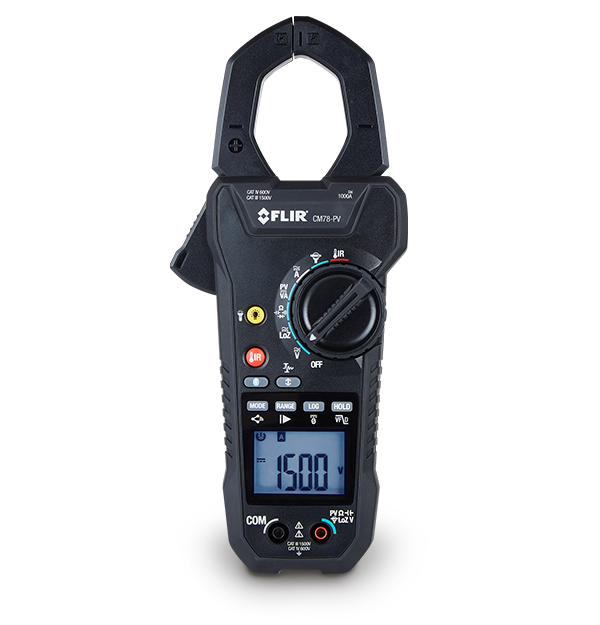

FLIR CM78-PV è progettato per ispezioni elettriche sia commerciali che industriali. Supporta misurazioni DC per impianti fotovoltaici (PV) fino a 1.500 V utilizzando cavi di misura, e gestisce fino a 1.000 A CC o CA tramite la pinza per le misurazioni DC. Il dispositivo è dotato di funzioni come la corrente CA di spunto, la funzione di misurazione VFD (Variable Frequency Drive), True RMS e la modalità a bassa impedenza (LoZ) per soddisfare le esigenze di test e misurazione elettrici avanzati. Il termometro a infrarossi integrato senza contatto aiuta a diagnosticare pannelli, condotti e motori, consentendo la diagnosi e la conferma dei problemi tramite misurazioni di temperatura a contatto, o individuando guasti intermittenti con la sua funzione di registrazione dei dati.
Inoltre, la tecnologia Bluetooth® FLIR METERLiNK abilita la connessione wireless all’app METERLiNK su dispositivi mobili, consentendo la documentazione istantanea, la creazione di report e la condivisione dei risultati.
Specifiche
| Highlighted | |
|---|---|
| Fondo scala display | 6000 |
| AC/DC A | 1000 A / Accuratezza ±2,0% |
| Connettività | Bluetooth BLE |
| Categoria di sicurezza | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Misurazioni e analisi | |
|---|---|
| AC/DC A | 1000 A / Accuratezza ±2,0% |
| Alimentazione CC PV | Intervallo 1500 kVA / Accuratezza ±2,0% |
| Capacità | 6000 μF / Accuratezza ±3,0% |
| Classificazione | CAT IV-600 V, CAT III-1500 V |
| Corrente AC di spunto | Intervallo 1000 A / Accuratezza ±3,0% |
| Corrente AC VFD | Intervallo 1000 A / Accuratezza ±5,0% |
| Fondo scala display | 6000 |
| Frequenza di misurazione | 3 campionamenti al secondo |
| Frequenzimetro | 60 kHz / ±1,0% |
| Ingresso Flex AC A | Intervallo 3000 A / Accuratezza ±3,0% |
| Range pinze a toroide flessibile | 3000 A / ±3,0% |
| Resistenza | 60 MΩ / Accuratezza ±1,0% |
| Soglia controllo di continuità | <50 Ω cicalino on, >150 Ω cicalino off |
| Temperatura | Da −10°C a 30°C (da 14°F a 86°F), |
| Tensione AC | 1000 V / Accuratezza ±1,0% |
| Tensione AC VFD | 1000 V CA / ±2,0% a 45 Hz - 65 Hz |
| Tensione DC | 1500 V / Accuratezza ±1,0% |
| Tensione PV/DC | Intervallo 1500 V / Accuratezza ±2,0% |
| Test diodi | 3,0 V / ±1,5% |
| True RMS | Sì |
| V AC/DC LoZ | CA: 1000 V / Accuratezza ±1,5% CC: 1500 V / Accuratezza ±1,5% |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Connettività | Bluetooth BLE |
| Memoria | Letture per set di memoria: 999 set per file |
| Memoria dati | Intervallo configurabile: 1 secondo |
| Portata max Bluetooth | 10 m (32 piedi) |
| Alimentazione | |
|---|---|
| Autonomia della batteria | Circa 50 ore, con batterie alcaline |
| Batteria | 6 × batterie alcaline AA |
| Spegnimento automatico | Dopo circa 25 minuti di inattività |
| Generali | |
|---|---|
| Dimensioni (L × P × A) | 257 mm × 110 mm × 50 mm (10,2 poll. × 4,3 poll. × 2 poll.) |
| Illuminatore | 2 × LED bianchi |
| Peso | 630 g (1,39 lb) |
| Ambientali e Certificazioni | |
|---|---|
| Categoria di sicurezza | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Certificazioni | ETL, CE, FCC, FDA, RCM |
| Coefficiente di temperatura | 0,2 × (accuratezza specificata) / °C, <18°C (64,4°F), >28°C (82,4°F) |
| EMC | EN61326-1, EN61326-2-2, EN300328 |
| Garanzia | Garanzia a vita limitata https://www.flir.com/testwarranty |
| Operating Ambient Temperature and Relative Humidity (RH) | Da −10°C a 30°C (da 14°F a 86°F), |
| Temperatura di stoccaggio e umidità relativa [UH] | Da -20°C a 60°C (da -4°F a 140°F), da 0 a 80% RH (senza batterie) |
| Accessori | |
|---|---|
| Nella confezione | Custodia da trasporto Cavi di misura co-stampati CAT III-1500 V Spine fotovoltaiche MC4 per CAT III-1500 V (TA89) 6 batterie AAA (LR03) Manuale utente |
