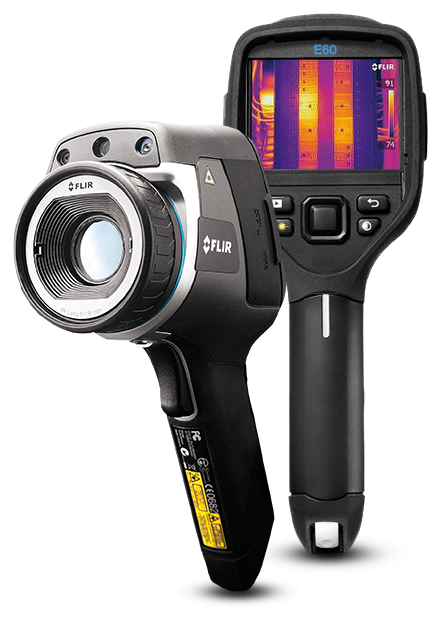

FLIR E60
Termocamera avanzata con MSX®
Risolvi i problemi con maggiore efficienza, crea facilmente report dettagliati e condividi immagini e risultati più velocemente con la FLIR E60. Questa termocamera ti aiuta a svolgere più lavoro in minor tempo grazie a funzioni produttive quali lo streaming Wi-Fi verso l'app FLIR Tools, le misurazioni su più aree e i miglioramenti Multi-Spectral Dynamic Imaging (MSX®). Scopri chiaramente le dispersioni termiche, i problemi strutturali, il surriscaldamento delle apparecchiature elettriche e altro ancora con questa termocamera con risoluzione di 76.800 (320 × 240) pixel.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione IR | 320 × 240 pixel |
| Sensibilità termica/NETD | <0,05 °C a +30 °C (+86 °F)/50 mK |
| Range di temperatura | • Da –20 °C a +120 °C (da -4 °F a +248 °F) • da 0 °C a +650 °C (da +32 °F a +1202 °F) |
| Accuratezza | ±2 °C (±3,6 °F) o ±2% della lettura, per temperatura ambiente da 10 °C a 35 °C (da +50 °F a 95 °F) |
| Campo visivo (FOV) | 25° × 18.8° |
| Modalità immagine | Immagine IR, immagine visiva, MSX, picture-in-picture, galleria anteprime |
| Display | Touchscreen, 3,5” LCD, 320 × 240 pixel |
| Dati ottici e immagine | |
|---|---|
| Allineamento laser | La posizione viene visualizzata automaticamente sull’immagine IR |
| Banda spettrale | Da 7,5 a 13 µm |
| Campo visivo (FOV) | 25° × 18.8° |
| Distanza minima di messa a fuoco | 0,4 m |
| Fotocamera digitale integrata | 3,1 Mpixel (2048 × 1536 pixel), e una luce LED |
| Frame rate | 60 Hz |
| Laser | Attivato da un tasto dedicato |
| Lunghezza focale | 18 mm |
| Messa a fuoco | Manuale |
| Modalità FLIR Screen-EST | No |
| Modalità immagine | Immagine IR, immagine visiva, MSX, picture-in-picture, galleria anteprime |
| numero f | 1,3 |
| Picture-in-Picture | Area IR scalabile sull'immagine visiva |
| Risoluzione IR | 320 × 240 pixel |
| Risoluzione spaziale (IFOV) | 1,36 mrad |
| Sensibilità termica/NETD | <0,05 °C a +30 °C (+86 °F)/50 mK |
| Standard video | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Streaming video IR non radiometrico | Video a colori non compresso via USB |
| Streaming video IR radiometrico | Interamente dinamico su PC via USB |
| Tavolozze colori | Artico, Grigio, Ferro, Lava, Arcobaleno e Arcobaleno HC |
| Tipo sensore | Microbolometro Focal Plane Array (FPA), non raffreddato |
| Zoom digitale | 2× e 4× |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2 °C (±3,6 °F) o ±2% della lettura, per temperatura ambiente da 10 °C a 35 °C (da +50 °F a 95 °F) |
| Accuratezza [Drift] in modalità Screen-EST | |
| Comandi di configurazione | Impostazione unità locale, lingua, formati data e ora |
| Correzione emissività | Variabile tra 0,01 e 1,0 o selezionata dalla lista materiali |
| Correzioni misurazione | Temperatura riflessa, trasmittanza ottica e trasmittanza atmosferica |
| Differenza di temperatura | Delta temperatura tra le funzioni di misurazione o la temperatura di riferimento |
| Dimensioni camera (L × P × A) | 246 × 97 × 184 mm |
| Media di campionamento in modalità Screen-EST | |
| Modalità di misura | Punto caldo/freddo automatico, isotermica (sopra/sotto/intervallo) |
| Peso camera con batteria | 0,869 kg |
| Puntatore a spot | 3 |
| Range di temperatura | • Da –20 °C a +120 °C (da -4 °F a +248 °F) • da 0 °C a +650 °C (da +32 °F a +1202 °F) |
| Riquadro | 3 riquadri (immagine completa con min/max/med) |
| Temperatura di riferimento | Impostata manualmente o acquisita da una qualsiasi delle funzioni di misurazione |
| Interfaccia utente | |
|---|---|
| Display | Touchscreen, 3,5” LCD, 320 × 240 pixel |
| Generazione reportistica | FLIR Tools software specificamente progettato per fornire un modo facile per creare rapporti di ispezione. Disponibile sulle principali piattaforme – Android, Windows, MacOS, e iOS. |
| Testo | Creazione di annotazioni di testo utilizzando una lista predefinita o scrivendo direttamente sul touch screen |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Funzionamento AC | Adattatore AC, ingresso 90–260 V AC - uscita 12 V verso la termocamera |
| Memorizzazione immagini | JPEG standard - inclusi dati di misurazione, su scheda di memoria |
| Modalità di memorizzazione immagini | Memorizzazione contemporanea di immagini IR, visive e MSX |
| Scheda SD | Uno slot per schede per SD card rimovibile |
| Tipo connettore video | Jack da 3,5 mm a 4 poli |
| USB | •USB-A: Collegare dispositivo esterno USB •USB Mini-B: Trasferimento dati verso e da PC/video non compresso colorizzato |
| USB - Standard | USB Mini-B: 2,0 |
| USB - tipo connettore | •Connettore USB-A •Connettore USB Mini-B |
| Uscita video | Composito |
| Alimentazione | |
|---|---|
| Autonomia della batteria | Circa 4 ore con temperatura ambiente di 25 °C (77 °F) e in condizioni di utilizzo tipiche |
| Capacità della batteria | 4,4 Ah, da +20 °C a +25°C (da +68°F a +77°F) |
| Gestione alimentazione | Spegnimento automatico e modalità sleep (selezionabile dall’utente) |
| Sistema di carica | Nella termocamera (alimentatore CA o 12 V da un veicolo) o su caricatore a 2 vani |
| Temperatura di ricarica | Da 0 °C a +45 °C (+32 °F a +113 °F) |
| Tempo di avvio da modalità sleep | Accensione immediata |
| Tempo di carica | 4 ore per 90% di capacità, lo stato di carica è indicato da LED |
| Tensione batteria | 3,7 V |
| Tipo batteria | Batteria Li-ion ricaricabile |
| Ambientali e Certificazioni | |
|---|---|
| Cadute | 2 m (6,6 ft) |
| Campi magnetici | EN 61 000-4-8, Livello 5 per campo continuo (ambienti industriali gravosi) |
| Classificazione laser | Classe 2/Laser diodo AlGalnP semiconduttore: 1 mW/635 nm (rosso) |
| EMC | •EN 61000-6-2 (immunità) •EN 61000-6-3 (emissioni) •FCC 47 CFR Parte 15 B (emissioni) |
| Impatti | 25 g (IEC 60068-2-27) |
| Montaggio su treppiede | UNC ¼"-20 (richiede adattatore) |
| Protezione | IP 54 (IEC 60529) |
| Range di temperature di esercizio | Da -15 °C a +55 °C (da +5 °F a +122 °F) |
| Range di temperature di stoccaggio | da -20 °C a 50 °C (da -4 °F a 122 °F) |
| Sicurezza | EN/UL/CSA/PSE 60950-1 |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 h 95% di umidità relativa da +25 °C e +40 °C (da +77 °F a +104 °F)/2 cicli |
| Vibrazione | 2 g (IEC 60068-2-6) |
| Generali | |
|---|---|
| Confezionamento | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Dimensioni imballo | 500 × 190 × 370 mm |
| Materiale | •Policarbonato + acrilonitrile butadiene stirene (PC-ABS) •Magnesio thixoformato •Elastomero termoplastico (TPE) |
