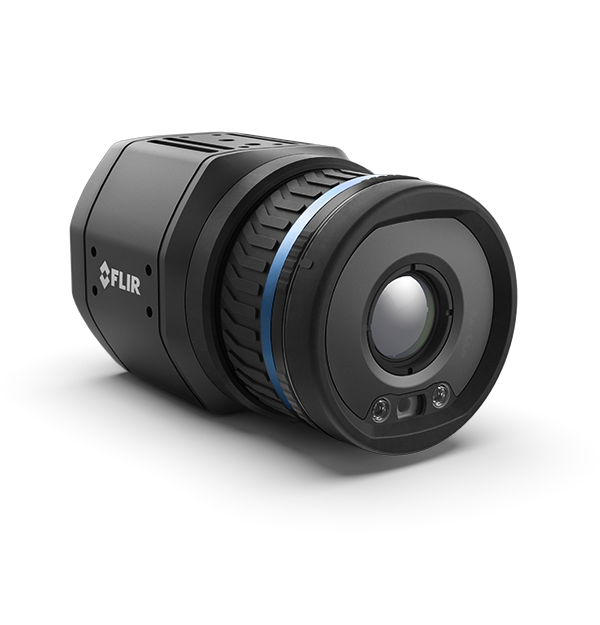

FLIR A500-EST
SOLUZIONI DI SCREENING TERMICO FLIR EST™ FISSE
FLIR A500-EST è uno strumento di screening senza contatto che costituisce una prima linea di difesa contro potenziali rischi per la salute. La soluzione di screening termico FLIR EST™ rileva e visualizza il calore per identificare rapidamente persone con temperatura cutanea elevata. La termocamera A500-EST, basata su un sensore termico da 464 × 348 pixel e dotata di modalità FLIR Screen-EST™ integrata, può essere impiegata come stazione di screening indipendente o in rete. La compatibilità con gli standard industriali, come Modbus TCP, MQTT, RESTful API per il trasferimento dati e RTSP per il video facilita l'integrazione di sistemi terze parti. La termocamera può essere collegata alla maggior parte dei sistemi di gestione video ed è compatibile con il software FLIR Screen-EST™ Desktop.
Screening efficiente di temperature cutanee per riaprire in sicurezza
Si integra facilmente nei servizi web con RESTful API over XML o JSON; è dotata di serie di connettività Wi-Fi ed Ethernet.
Accuratezza di screening ottimale con compensazione automatica della variazione dei parametri ambientali (compensazione drift); supporto per la compensazione esterna con corpo nero, se utilizzato.
La modalità FLIR Screen-EST incorporata nella termocamera non memorizza immagini o informazioni personali e consente di rispettare il distanziamento sociale presso le postazioni di screening.
Specifiche
| Highlighted | |
|---|---|
| I/O digitale, tipo di connettore | M12 12 pin A-coded, maschio (condiviso con l'alimentazione esterna) |
| Ingressi digitali | 2× isolati otticamente, Vin(basso)= 0 – 1,5 V, Vin(alto)= 3 – 25 V |
| Uscita digitale Utilizzo | In funzione dell'allarme, uscita verso dispositivo esterno (p.e. in caso di attivazione dell'allarme screening); guasto (NC) |
| Uscite digitali | 3× isolate otticamente, 0 – 48 V DC, max. 350 mA; fotorelè a stato solido; 1× dedicata come uscita guasto (NC) |
| Codifica | |
| Interfaccia Ethernet | Cablata, Wi-Fi |
| Wi-Fi | Sì. RP-SMA, connettore femmina |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnetico), FCC 47 CFR Parte 15 Classe B (emissioni US), ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili), EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| Frequenza di misurazione | Up to 10 Hz |
| Frequenza immagine | 30 Hz |
| Ottica | 24° |
| Funzioni di allarme | Su qualsiasi funzione di misurazione selezionata, input digitale, temperatura interna della termocamera |
| Uscita allarme | Uscita digitale, email (SMTP) (push), EtherNet/IP (pull), trasferimento file (FTP) (push), Modbus TCP master write (push), Modbus TCP slave (pull), MQTT (push), Query over RESTful API (pull), memorizzazione immagine o video |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Comunicazione Ethernet | TCP/IP socket-based FLIR, proprietario |
| Ethernet | Per controllo, risultati, immagine e alimentazione |
| Ethernet standard | IEEE 802.3 |
| I/O digitale, tensione d'isolamento | 500 VRMS |
| I/O digitale, tipo di connettore | M12 12 pin A-coded, maschio (condiviso con l'alimentazione esterna) |
| Ingressi digitali | 2× isolati otticamente, Vin(basso)= 0 – 1,5 V, Vin(alto)= 3 – 25 V |
| Ingresso digitale, utilizzo | NUC, NUC disabilitato, allarme, aggiornamento campione di riferimento per lo screening |
| Interfaccia Ethernet | Cablata, Wi-Fi |
| Memorizzazione immagini | Fino a 100 JPEG radiometrici FLIR, memorizzazione in funzione di allarme, programmazione o interazione utente (interfaccia web termocamera) |
| Memorizzazione video | Fino a 10 video H.264, memorizzazione in funzione di allarme; 5 sec. prima o dopo l'allarme |
| Multicast | Sì |
| Protocolli Ethernet | EtherNet/IP, IEEE 1588, Modbus TCP Master, Modbus TCP Slave, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Tipo connettore Ethernet | M12 8-pin X-coded, femmina; RP-SMA, femmina |
| Tipo Ethernet | 1000 Mbps |
| Unicast | Sì |
| Uscita digitale Utilizzo | In funzione dell'allarme, uscita verso dispositivo esterno (p.e. in caso di attivazione dell'allarme screening); guasto (NC) |
| Uscite digitali | 3× isolate otticamente, 0 – 48 V DC, max. 350 mA; fotorelè a stato solido; 1× dedicata come uscita guasto (NC) |
| Wi-Fi | Sì. RP-SMA, connettore femmina |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7,5 – 14 µm |
| Campo visivo (FOV) | 24° × 18° |
| Fotocamera nel visibile | Inclusa |
| Frequenza immagine | 30 Hz |
| Identificazione ottica | Automatica |
| Lunghezza focale | 17 mm |
| Messa a fuoco | Contrasto a singolo impulso, motorizzato e manuale |
| Miglioramento del contrasto | FSX / Equalizzazione istogramma (solo IR) |
| Modalità FLIR Screen-EST | Yes |
| Multi-streaming | Sì |
| Numero F camera | 1,3 |
| Ottica | 24° |
| Readout | Per i risultati della misurazione: EtherNet/IP (pull); Modbus TCP master (push); Modbus TCP slave (pull); MQTT (push); Query over REST API (pull): misurazioni e immagine (JPEG radiometrico, visivo 640 × 480, visivo 1280 × 960) accesso sola lettura; interfaccia web |
| Risoluzione IR | 464 × 348 |
| Risoluzione spaziale (IFOV) | 0,90 mrad/pixel |
| Risoluzioni streaming | Streaming video RTSP (sorgente 0) – 640 × 480 pixel; Streaming video RTSP (sorgente 1) – 1280 × 960 pixel; Streaming radiometrico 640 × 480 pixel |
| Sensibilità termica_NETD [tipica] | <40 mK @ 30°C (86°F) |
| Sorgente immagine | Visual / IR / MSX |
| Sovrimpressione | Con / Senza |
| Streaming video IR radiometrico | Protocollo RTSP |
| Tipo e pitch sensore | Microbolometro non raffreddato, 17 µm |
| Video Streaming | Protocollo RTSP |
| Misurazioni e analisi | |
|---|---|
| Accuratezza [Drift] in modalità Screen-EST | ±0.3°C (±0.5°F) |
| Correzione della temperatura riflessa apparente | Basata sui valori di temperatura riflessa |
| Correzione della trasmissione atmosferica | Basata su valori di distanza, temperatura atmosferica e umidità relativa |
| Correzione emissività | Variabile da 0,01 a 1,0 |
| Correzioni misurazione | Parametri globali oggetto; parametri locali per funzione di analisi, correzione esterna con corpo nero |
| Funzioni di allarme | Su qualsiasi funzione di misurazione selezionata, input digitale, temperatura interna della termocamera |
| Ottiche esterne e Correzione finestre | Basata sui valori di trasmittanza e temperatura di ottica/finestra IR |
| Preset di misura | Sì |
| Range di temperature oggetto | 15 °C – 45 °C (59 °F – 113 °F); la termocamera fornisce un contrasto tra -20 °C e 120 °C (-4 °F – 248 °F) ma non fornisce informazioni sulla temperatura |
| Rilevazione automatica caldo e freddo | Posizione e valore di temperatura max/min mostrati nel riquadro |
| Uscita allarme | Uscita digitale, email (SMTP) (push), EtherNet/IP (pull), trasferimento file (FTP) (push), Modbus TCP master write (push), Modbus TCP slave (pull), MQTT (push), Query over RESTful API (pull), memorizzazione immagine o video |
| Generali | |
|---|---|
| Confezionamento | Termocamera con ottica, cavo Ethernet da M12 a RJ45F (0,3 m), documentazione stampata comprendente le credenziali di accesso per l'interfaccia web |
| Dimensioni (L × P × A) | 123 × 77 × 77 mm |
| Materiale alloggiamento | Alluminio |
| Montaggio su base | 4× M4 su 4 lati |
| Peso | 0,82 kg, solo termocamera |
| Ambientali e Certificazioni | |
|---|---|
| Correzione della trasmittanza obiettivo | Automatic, based on signals from internal sensors |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnetico), FCC 47 CFR Parte 15 Classe B (emissioni US), ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili), EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| Frequenza di misurazione | Up to 10 Hz |
| Garanzia | http://www.flir.com/warranty/ |
| Impatti | IEC 60068-2-27, 25 g |
| Montaggio su treppiede | UNC ¼″-20 su 2 lati |
| Programma risposta | sftp (image), SMTP (image and/or measurement data/result) |
| Protezione | IEC 60529, IP54, IP66 con accessorio |
| Range di temperature di esercizio | -20 °C – 50 °C (-4 °F – 122 °F); richiede piastra di raffreddamento per temperature superiori a 40 °C (104 °F) |
| Spettro radio | FCC 47 CFR Parte 15 Classe C (banda 2,4 GHz US), FCC 47 CFR Parte 15 Classe E (banda 5 GHz US), RSS-247 (bande 2,4 GHz e 5 GHz Canada), ETSI EN 300 328 V2.1.1 (banda 2,4 GHz EU), ETSI EN 301 893 V2.1.1 (banda 5 GHz EU) |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 ore, 95% umidità relativa, 25 °C – 40 °C (77 °F – 104 °F)/2 cicli |
| Vibrazione | IEC 60068-2-6, 0,15 mm a 10 – 58 Hz e 2 g a 58 – 500 Hz, sinusoidale; IEC 61373 Cat 1 (Railway) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | 24/48 V DC 8 W max |
| Assorbimento | 7,5 W a 24 V DC tipico/7,8 W a 48 V DC tipico/8,1 W a 48 V PoE tipico |
| Connettore alimentazione | M12 12 pin A-coded, maschio (condiviso con I/O digitale) |
| Tensione esterna | Allowed range 18–56 V DC |
| Interfaccia utente | |
|---|---|
| Interfaccia web | Sì |
