QL320
Sistema di rilevazione ottica di gas quantitativo per termocamere FLIR G-Series di rilevazione ottica di gas (Gx620/Gx320/G620)
QL320 di Providence Photonics è un sistema di rilevazione ottica di gas con analisi quantitativa (QOGI - quantitative optical gas imaging) che permette agli ispettori di misurare i tassi di perdita per metano e altri idrocarburi, eliminando la necessità di campionamento secondario con analizzatori di vapori tossici o strumenti similari. Inoltre, non è necessario collocare QL320 a stretto contatto con il gas per misurarne i tassi di emissione: una soluzione più sicura per la quantificazione di fughe di gas.
Con QL320 è possibile determinare il tasso di perdita di massa (lb/h o g/h) o di perdita volumetrica (cc/min o L/min) per la maggior parte dei gas idrocarburici. Misura la dimensione delle emissioni fuggitive a distanza di sicurezza, fino a 30,5 metri.
QL320 integra gli strumenti necessari a convalidare le ispezioni sulle fughe, oltre a uno strumento di screening di temperatura Δ per verificare se esistono le condizioni di sfondo idonee. La generazione di rapporti sul campo comprende l'archiviazione di misure, video colorizzato, immagine grezza e dati grezzi per la post-elaborazione e l'analisi

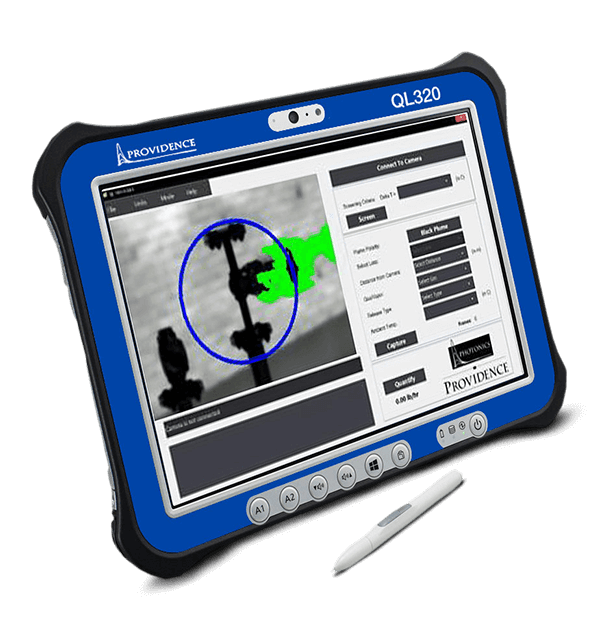

Questo sistema su tablet è adeguatamente robusto per l'utilizzo in giacimenti di gas, raffinerie o altri siti industriali. Il tablet touchscreen a tenuta d'acqua e polvere fornisce ad alto contrasto per una facile lettura in ambienti esterni.
Specifiche
| Dati ottici e immagine | |
|---|---|
| Camere compatibili | FLIR G620, FLIR Gx320, FLIR Gx620 |
| Dimensione display | 256,5 mm (10,1 pollici) |
| Modalità immagine | Single image snapshot with colorized plume and quantitative result |
| Risoluzione display | 1920 × 1200 WUXGA |
| Misurazioni e analisi | |
|---|---|
| Modalità di misura | Tasso di perdita di massa (lb/h o g/h), tasso di perdita volumetrica (cc/min o L/min) |
| Strumenti di misura | Screening ΔT, colorizzazione su schermo del pennacchio, registrazione batch, calibrazione gas sul campo |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Ingresso | Direttamente sullo schermo con tastiera QWERTY, stilo elettronica impermeabile |
| Generali | |
|---|---|
| Dimensioni | 270 × 188 × 19 mm |
| Peso | 1,36 kg |
| Interfaccia utente | |
|---|---|
| Tecnologia display | Panasonic Toughpad FZ-G1 |
| Touchscreen | Multi-touch a 10 punti utilizzabile con guanti + digitalizzatore |
| Alimentazione | |
|---|---|
| Tipo batteria | Batteria Li-ion ricaricabile |
| Ambientali e Certificazioni | |
|---|---|
| Ambientale | Design a tenuta stagna certificato MIL-STD-810G, per tutte le condizioni atmosferiche in classe di protezione IP65 |
