Discontinued

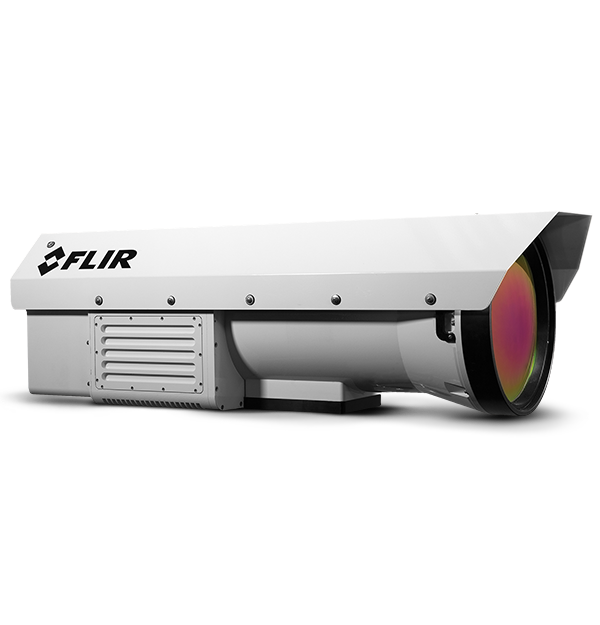

FLIR RS8300
Termocamera MWIR megapixel a elevata velocità
La RS8300 è una termocamera a lungo raggio multi-applicazione progettata per il tracciamento in poligoni di tiro, l’analisi delle firme termiche di bersagli, per la ricerca e per le applicazioni scientifiche. La RS8300 è un robusto strumento radiometrico con funzionalità complete e prestazioni elevate in grado di sopravvivere anche agli ambienti più ostili
Termocamera scientifica robusta e ad alte prestazioni
Il sensore da 1,05 megapixel (1344 × 784) cattura immagini di eccezionale qualità che possono evidenziare differenze di temperatura di appena <25 mK.
Quattro modalità operative attive preimpostate consentono di impostare i tempi di integrazione, effettuare la correzione di non uniformità, sostituire pixel difettosi e regolare le dimensioni della finestra.
Zoom continuo da 120 a 1200 mm, con IRIG sincronizzato, riferimento temporale TSPI accurato dei dati di lunghezza focale obiettivo e posizione di messa a fuoco.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione del sensore | 1344 × 784 |
| Risoluzione | 1,344 × 784 |
| Pitch sensore | 14 µm |
| Banda spettrale | 3,0 – 5,0 µm |
| Tipo sensore | Antimoniuro di indio (InSb) |
| Numero F camera | f/5 |
| Gamma dinamica | 14 bit |
| NETD | <25 mK |
| Frame Rate [Finestra intera] | 125 Hz |
| Tempo integrazione | Da 500 ns a fotogramma intero |
| Messa a fuoco | Motorizzato con autofocus e atermizzazione attiva |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 3,0 – 5,0 µm |
| Frame Rate [Finestra intera] | 125 Hz |
| Gamma dinamica | 14 bit |
| Messa a fuoco | Motorizzato con autofocus e atermizzazione attiva |
| Modalità Readout | Asynchronous Integrate While Read; Asynchronous Integrate Then Read |
| Modalità subwindow | Definibile dall'utente |
| NETD | <25 mK |
| Numero F camera | f/5 |
| Operabilità | >99,5 % (99,9 % tipico) |
| Ottiche disponibili | 120–1200 mm (10×) zoom metrico continuo, 8,97° HFOV a 120 mm, 0.9° HFVO a 1200 mm |
| Ottiche macro/microscopici | NA |
| Overlay analogico | Personalizzabile (IRIG-B, data, tempo integrazione, temp. interna, frame rate, modalità di sincronizzazione, ore cooler) |
| Pitch sensore | 14 µm |
| Protocollo dati digitali | Gigabit Ethernet e CoaXpress simultanei (CameraLInk completo su fibra opzionale) |
| Raffreddamento sensore | Closed Cycle Linear |
| Readout | Snapshot |
| Risoluzione | 1,344 × 784 |
| Risoluzione del sensore | 1344 × 784 |
| Tavolozze analogiche | 8 bit selezionabile |
| Tempo integrazione | Da 500 ns a fotogramma intero |
| Tipo sensore | Antimoniuro di indio (InSb) |
| Video HD | (720p, 50/59/60 Hz, SMPTE 296M) (1080p, 25/29/30 Hz, SMPTE 274M) |
| Well Capacity | 5,9 M elettroni |
| Zoom | 1–4×, zoom digitale, panoramica |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | NA |
| Controllo automatico del guadagno | Manuale, lineare, equalizzazione plateau, ROI, DDE |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Modalità di sincronizzazione | Genlock; IRIG-B; Sync In, Sync Out, Trigger In |
| Video analogico | NA |
| Generali | |
|---|---|
| Dimensioni [L × P × A] Parasole - Montato | (927 × 315 × 290 mm) |
| Peso | 34,926 kg |
| Alimentazione | |
|---|---|
| Alimentazione | 24 V CC |
| Ambientali e Certificazioni | |
|---|---|
| Altitudine | Da 0 a 40.000 piedi in funzione; Da 0 a 70.000 piedi non in funzione |
| Montaggio | 9 × 1/4"-20 |
| Range di temperature di esercizio | -40°C a +50°C (-40°F a 122 °F) |
| Range di temperature di stoccaggio | Da -55 °C a +80 °C (da -67 °F a +176 °F) |
| Zone di rilevazione | 40 g, impulso ½ sinusoide 11 ms/Vibrazione casuale RMS 4,3 g, sui 3 assi |
