RS8480

Termocamera scientifica HD MWIR per misurazioni radiometriche a lungo raggio

Progettata per ricercatori, ingegneri e scienziati che utilizzano l'imaging a lungo raggio per estrarre maggiori informazioni da oggetti distanti e in rapido movimento, la FLIR RS8480 porta l'imaging MWIR HD 1280 × 1024 nella collaudata RS-Series.

Con quattro volte i pixel di un sensore 640 × 512 e il campionamento lineare 2 volte superiore sull'oggetto, fornisce il dettaglio spaziale necessario per rilevare, identificare e misurare con maggiore fiducia in applicazioni che vanno dai test missilistici e di razzi alla firma del bersaglio, all'analisi del pennacchio e alla ricerca all'aperto su larga scala.

Lo zoom metrico continuo da 50-250 mm, estendibile fino a 150-750 mm con il moltiplicatore afocale 3× opzionale, consente di lavorare su distanze impegnative, mentre i dati radiometrici calibrati da ogni pixel e ogni fotogramma trasformano le immagini in misure difendibili. La temporizzazione di livello range, l'acquisizione sincronizzata e il familiare flusso di lavoro di FLIR Research Studio rendono la RS8480 facile da integrare in ambienti di test consolidati, il tutto all'interno del robusto telaio IP65-rated.

Con la RS8480, non si vede solo l'oggetto, ma lo si misura.

Quattro volte il dettaglio. Stesso intervallo di impostazione.
Con risoluzione MWIR HD 1280 × 1024, la RS8480 offre quattro volte i pixel di un sensore 640 × 512 e 2 volte il campionamento lineare tra gli oggetti. Ciò significa più dettagli dove conta, aiutando i team a rilevare, identificare, tracciare e misurare obiettivi distanti con maggiore fiducia.
La RS8480 fornisce dati radiometrici calibrati da ogni pixel, ogni fotogramma, trasformando le immagini termiche in dati quantificabili, sincronizzabili e analizzabili. Dalle firme dei bersagli e dal comportamento dei pennacchi alla temperatura e alla radianza, il risultato è la prova con cui il tuo team di test può effettivamente lavorare.
Mantieni la collaudata piattaforma RS-Series, lo zoom metrico continuo da 50-250 mm, il familiare montaggio, il modello di calibrazione e il flusso di lavoro di FLIR Research Studio, quindi aumenta la tua portata fino a 150-750 mm con il moltiplicatore afocale 3× opzionale. Più funzionalità, senza trasformare un aggiornamento HD in un nuovo progetto di integrazione.

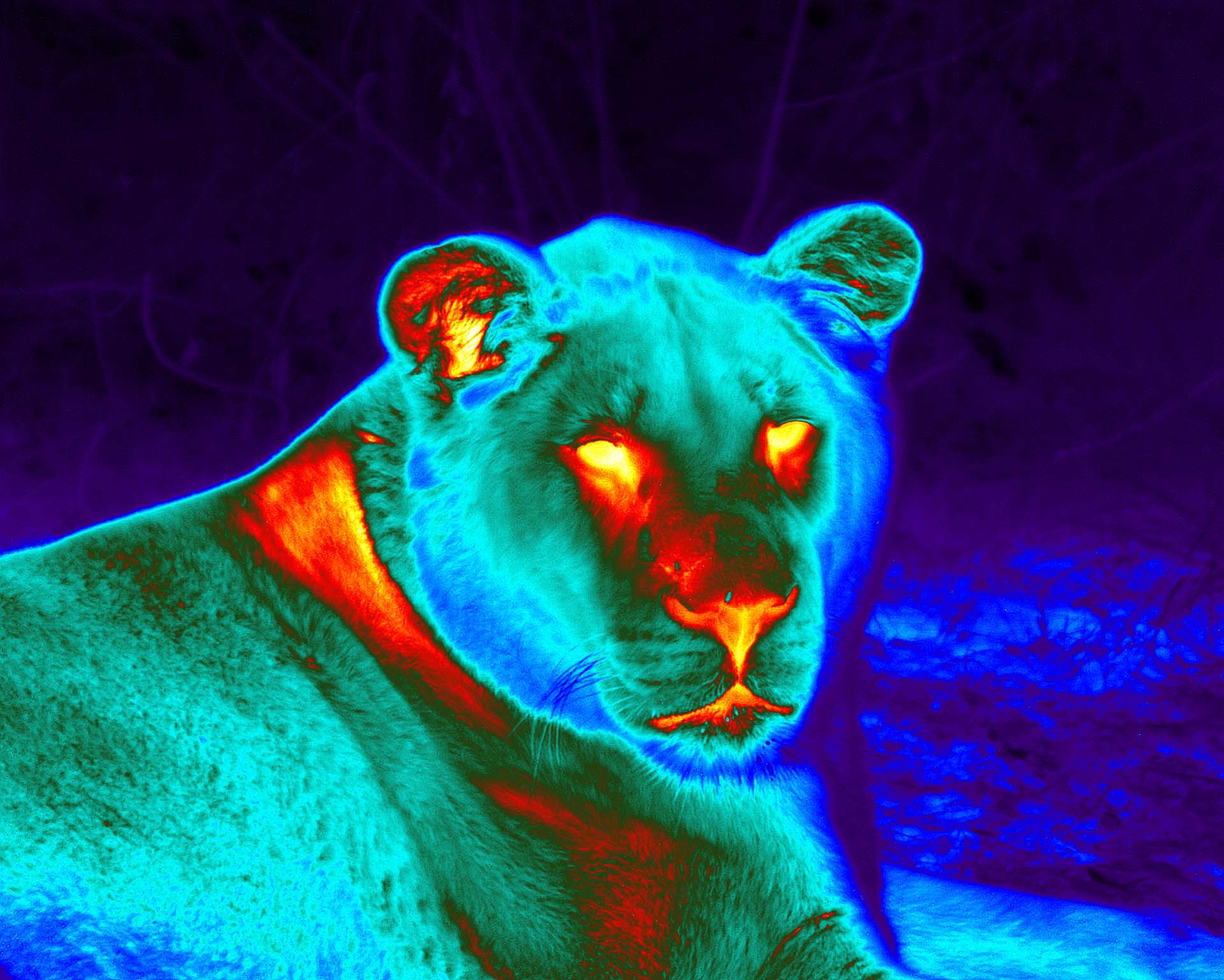

Product showcase image
Perché ora · Pixel sul bersaglio

La distanza elimina i dettagli. La risoluzione lo riporta indietro.

I bersagli sono piccoli e lontani. I pixel applicati a un oggetto decidono se rilevare, identificare e misurare con fiducia o indovinare. Le termocamere raffreddate VGA esauriscono i dettagli esattamente alle distanze che contano.

Rileva e identifica prima

Un numero maggiore di pixel sul bersaglio significa bordi più puliti, classificazione precoce e meno tracce ambigue a lungo raggio.

Radiometria più completa

La minore distanza del campione da terra per pixel affina la misurazione di firma, pennacchio e temperatura sulla stessa ottica.

Nessuna penale per la piattaforma

Finora, HD MWIR significava una termocamera più grande e diversa. Il salto di dettaglio non dovrebbe costare la tua comprovata configurazione della portata.

Una nuova vista · Su un terreno familiare

Nuovo sensore HD. La piattaforma RS di cui ti fidi.

Abbiamo combinato un nuovo sensore MWIR HD con il collaudato telaio RS6780. La risoluzione è ciò che è cambiato: tutto il resto che rende la piattaforma pronta per l'intervallo rimane invariato.

1280 × 1024 HD MWIR

Quattro volte i pixel di un sensore VGA 640 × 512 — 2× campionamento lineare sul bersaglio.

Rilevatore MWIR SLS caldo

pitch 8 μm, funzionamento 120 K, f/4, 3,4–5,1 μm. Un funzionamento più caldo rispetto a InSb/MCT legacy significa un MTBF più fresco da 27.000 ore.

Stesse ottiche a zoom continuo

Zoom metrico 50–250 mm, estendibile a 750 mm con afocale 3×. Le ottiche già presenti nella tua flotta.

Stesso flusso di lavoro di Research Studio

Stesse calibrazioni, stesso software di acquisizione e analisi. Nessun nuovo strumento da imparare.

Risoluzione · Pixel sul bersaglio

Quando l’oggetto diventa più piccolo, la risposta non dovrebbe.

Il sensore RS8480 1280 × 1024 cattura quattro volte i pixel di 640 × 512 VGA e fornisce un campionamento lineare 2× sullo stesso oggetto. Queste informazioni spaziali aggiuntive aiutano i team a mantenere più dettagli a distanza.

4×
pixel di 640 × 512 VGA
2×
campionamento lineare attraverso l'oggetto
640 × 512
Riferimento VGA
1280 × 1024
RS8480 HD
Radiometria · Dati, non solo video

Vedere è utile. Misurarlo è il punto.

La RS8480 invia dati radiometrici calibrati per pixel, per fotogramma, in modo che ogni immagine possa diventare un'informazione quantitativa per l'analisi di temperatura e radianza piuttosto che visualizzare solo le immagini.

La calibrazione di fabbrica include la compensazione della deriva ambientale e misurazioni accurate tramite zoom. L'intervallo di temperatura standard copre da 0 °C a 350 °C (da 32 °F a 662 °F), con misurazioni fino a 3000 °C utilizzando un filtro ND sull'obiettivo da 50–250 mm.

Quando il deliverable è una misurazione, un'immagine non è sufficiente.













Tempo · Sincronizzazione gamma

Su un intervallo di test, la temporizzazione è
parte della misurazione.

La temporizzazione IRIG-B con meno di 10 μs di jitter, la registrazione cronologica accurata TSPI, l'attivazione e la sincronizzazione I/O, la sincronizzazione a tre livelli e il supporto lock-in aiutano a posizionare ogni frame nella cronologia di test più ampia e a sincronizzare la RS8480 con altri strumenti della gamma.



































Specifiche

Evidenziato
Risoluzione IR 1280 × 1024 (HD)
Risoluzione 1280 × 1024 (HD)
Pixel pitch 8 µm
Banda spettrale 3,4-5,1µ m
Tipo sensore HOT MWIR SLS, funzionamento 120 K
Numero F camera f/4,0
Gamma dinamica 14 bit
Frame Rate [Finestra intera] GigE ~45 Hz; CoaXPress ~60 Hz
Tempo integrazione 480 ns a fotogramma intero
Range opzionale di misura della temperatura 0 °C - 350 °C standard; fino a 3000 °C con filtro ND
Messa a fuoco FOV/messa a fuoco motorizzati
Dati ottici e immagine
Banda spettrale 3,4-5,1µ m
Campo visivo (FOV) FOV/messa a fuoco motorizzati
Copriobiettivo Accessorio opzionale: Copertura dell'obiettivo motorizzata; 3× obiettivi afocali (estendibili a 150 mm - 750 mm)
Frame Rate [Finestra intera] GigE ~45 Hz; CoaXPress ~60 Hz
Gamma dinamica 14 bit
Interfaccia ottiche Metadati lunghezza focale per fotogramma
Messa a fuoco FOV/messa a fuoco motorizzati
Modalità subwindow Windowing flessibile fino a 16 × 4 (step di 16 colonne, 4 righe)
Numero F camera f/4,0
Operabilità ≥>99,4%
Ottiche disponibili Ottica standard: 50 mm - 250 mm zoom
metrico continuo Ottica estesa: 150 mm - 750 mm con moltiplicatore afocale 3×
Pixel pitch 8 µm
Raffreddamento sensore Rotativo a circuito chiuso
Risoluzione 1280 × 1024 (HD)
Risoluzione IR 1280 × 1024 (HD)
Sensibilità termica_NETD [tipica] 38 mK tipico (50% di riempimento a 30 °C)
Tempo integrazione 480 ns a fotogramma intero
Tipo sensore HOT MWIR SLS, funzionamento 120 K
Misurazioni e analisi
Accuratezza ≤100 °C ±2 °C (±1 °C tipico), >100 °C: ±2% della lettura (±1% tipico)
Compensazione drift ambiente [con cal. di fabbrica] Sì
Controllo automatico del guadagno Manuale, lineare, equalizzazione plateau, DDE
Range opzionale di misura della temperatura 0 °C - 350 °C standard; fino a 3000 °C con filtro ND
Comunicazione e Memorizzazione dati
Interfaccia GigE Vision + CoaXPress; comando/controllo RS-232; uscita video SDI
Modalità di sincronizzazione Trigger, sincronizzazione in/out, sincronizzazione a tre livelli, lock-in, IRIG-B; registrazione cronologica accurata TSPI
Time Lapse Temporizzazione IRIG-B: jitter <10 μs
Generali
Dimensioni (L × P × A) 544 mm × 177,8 mm × 213,9 mm (21,43 pollici × 7 pollici × 8,42 pollici) - (senza 3x); 726,44 mm × 243,38 mm × 240,74 mm (28,6 pollici × 9,582 pollici × 9,478 pollici) - (p/3x)
Peso Senza afocale 3x - 12,7 kg, con afocale 3x - 16,78 kg
Alimentazione
Alimentazione 24 V CC (<24 W a regime)
Ambientali e Certificazioni
Classificazione IP IP65 robusto, sigillato per l'ambiente
Montaggio 5 × fori filettati 1⁄4" -20, 2 fori filettati 3/8" -16
Range di temperature di esercizio Da -20°C a +50°C (da -4°F a +122°F)
