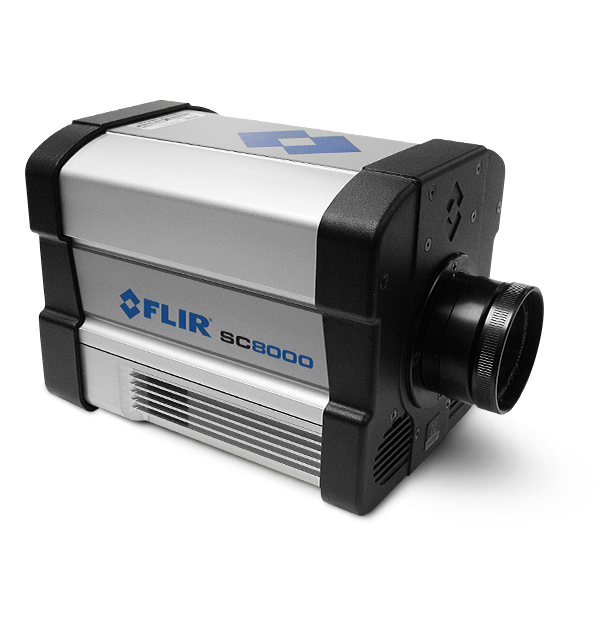

FLIR SC8000 HD
Termocamera megapixel MWIR a elevata velocità per applicazioni scientifiche
La FLIR SC8200 è dotata di un sensore InSb raffreddato ad alta sensibilità che offre una risoluzione realmente megapixel, a 1024 × 1024 per produrre immagini termiche ultra nitide in cui è possibile vedere e misurare i più piccoli dettagli. Quattro modalità operative attive preimpostate consentono di impostare i tempi di integrazione, effettuare la correzione di non uniformità, sostituire pixel difettosi e regolare le dimensioni della finestra. La lettura FLIR fornisce dati digitali a 200 megapixel al secondo per un'estrema versatilità di imaging.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione | 1.024 × 1.024 |
| Pitch sensore | 18 µm |
| Banda spettrale | 3,0–5,0 µm o 1,0–5,0 µm |
| Tipo sensore | FLIR Antimoniuro di indio (InSb) |
| Numero F camera | f/4,0 |
| Gamma dinamica | 14 bit |
| NETD | <25 mK |
| Frame Rate [Finestra intera] | 129 Hz |
| Tempo integrazione | Da 500 ns a fotogramma intero |
| Range standard di temperatura | Da -20 °C a +350 °C (da -4 °F a +662 °F) |
| Range opzionale di misura della temperatura | Fino a 1.500 °C (2.732 °F) Fino a 2.000 °C (3.632 °F) |
| Filtraggio | Dietro la lente |
| Messa a fuoco | Manuale (motorizzato e tattile – Ottica dipendente) |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 3,0–5,0 µm o 1,0–5,0 µm |
| Controllo camera | Gigabit Ethernet, USB, RS-232, Camera Link Full (o CXP) |
| Filtraggio | Dietro la lente |
| Frame Rate [Finestra intera] | 129 Hz |
| Gamma dinamica | 14 bit |
| Messa a fuoco | Manuale (motorizzato e tattile – Ottica dipendente) |
| Modalità Readout | Asynchronous Integrate While Read; Asynchronous Integrate Then Read |
| Modalità subwindow | Flessibile (step di 64 colonne, 8 righe) |
| NETD | <25 mK |
| Numero F camera | f/4,0 |
| Operabilità | >99,5% ( >99,9% tipico) |
| Ottiche disponibili | 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm TFOV (50/250/500 mm) zoom continuo (50/500 mm) |
| Ottiche macro/microscopici | NA |
| Pitch sensore | 18 µm |
| Raffreddamento sensore | Closed Cycle Linear |
| Readout | Snapshot |
| Riferimento temporale dell'immagine | Clock decoder IRIG-B interno/TSPI accurato |
| Risoluzione | 1.024 × 1.024 |
| Sovrimpressione | Personalizzabile (IRIG-B, data, tempo integrazione, temp. interna, frame rate, modalità di sincronizzazione, ore cooler) |
| Streaming dati digitali | Gigabit Ethernet e Camera Link Full (o CoaXPress) simultanei |
| Tavolozza | 8 bit selezionabile |
| Tempo integrazione | Da 500 ns a fotogramma intero |
| Tipo sensore | FLIR Antimoniuro di indio (InSb) |
| Video HD | HD-SDI 720p50/59/60 1080p25/29/30 |
| Well Capacity | 12,1 M elettroni |
| Zoom | 1–4×, zoom digitale, panoramica |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2 °C o ±2 % della lettura |
| Controllo automatico del guadagno | Manuale, lineare, equalizzazione plateau, ROI, DDE |
| Range opzionale di misura della temperatura | Fino a 1.500 °C (2.732 °F) Fino a 2.000 °C (3.632 °F) |
| Range standard di temperatura | Da -20 °C a +350 °C (da -4 °F a +662 °F) |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Modalità di sincronizzazione | Genlock; IRIG-B; Sync In, Sync Out, Trigger In |
| Video analogico | NTSC, PAL, S-Video, SVGA |
| Generali | |
|---|---|
| Dimensioni [L × P × A] senza ottica | 218 × 143 × 158 mm |
| Peso [senza ottica] | 4,5 kg |
| Alimentazione | |
|---|---|
| Alimentazione | 24 V CC |
| Ambientali e Certificazioni | |
|---|---|
| Altitudine | Da 0 a 40.000 piedi in funzione; Da 0 a 70.000 piedi non in funzione |
| Impatti e vibrazioni | 40 g, impulso ½ sinusoide 11 ms/vibrazioni casuali RMS 4,3 g, sui 3 assi |
| Montaggio | 2 × ¼”-20, 1 × 3/8”-16, 4 × 10/24 |
| Range di temperature di esercizio | da -40 °C a +50 °C (-40 °F a +122 °F) |
| Range di temperature di stoccaggio | Da -55 °C a +80 °C (da -67 °F a +176 °F) |
