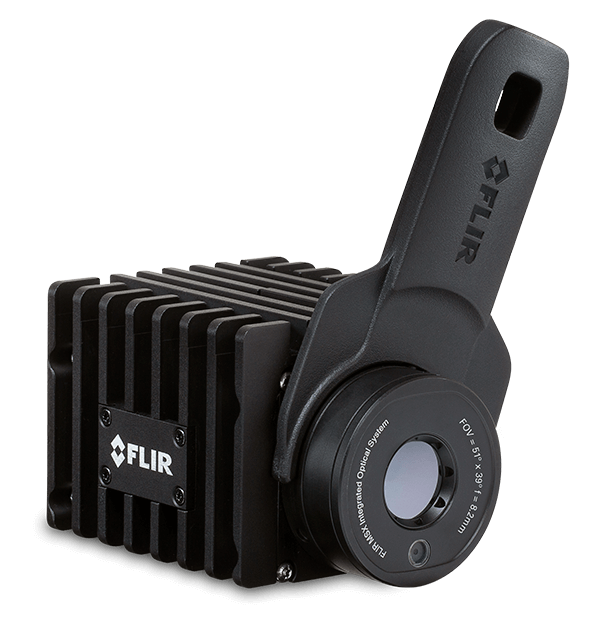

Câmera termográfica compacta com sensor inteligente FLIR A40
Câmera termográfica com sensor inteligente
Product Variations
A compacta câmera termográfica A40, com sensor inteligente, é ideal para usuários que querem capacidades de alarme e análises incorporadas à câmera para aplicações de monitoramento de condição e detecção antecipada de fogo. É uma solução flexível e configurável, criada para atender às necessidades exclusivas dos clientes de automação em uma ampla gama de setores. Quando usada como componente de soluções de nuvem e Internet Industrial das Coisas (IIoT), a FLIR A40 pode ajudar as empresas a proteger os ativos, aumentar a segurança, maximizar o tempo de atividade e minimizar os custos de manutenção.
Uma solução de automação econômica, com análises de ponta e protocolos de comunicação aberta.
Acesse rapidamente as características térmicas com o sensor de temperatura sem contato de área ampla, que fornece resolução de até 320 × 240 (76.800 pixels), precisão de ±2 °C e aprimoramento de imagem MSX® patenteado pela FLIR (*não disponível na °versão A40 95)
Simplifique os esforços de integração com sensores termográficos inteligentes, que se comunicam com sistemas de gerenciamento de vídeo e protocolos de padrão industrial.
Instale com facilidade a câmera leve com classificação IP66 com conectores M8/12 em qualquer local - com múltiplas opções de montagem.
Especificações
| Highlighted | |
|---|---|
| Tipo de conector de E/S digital | M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa) |
| Entradas Digitais | 2x opto-isolada, Vin (baixo) = 0–1,5 V, Vin (alto) = 3–25 V |
| Finalidade da Saída Digital | Como função do alarme, saída para falha de dispositivo externo (NF) |
| Saídas Digitais | 3x opto-isoladas, 0–48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NF) |
| Codificação | H.264, MPEG4 ou MJPEG |
| Interface Ethernet | Cabeado |
| EMC | ETSI EN 301 489-1 (rádio) ETSI EN 301 489-17 (rádio) EN 61000-4-8 (campo magnético) FCC 47 CFR Parte 15 Classe B (emissão EUA) ISO 13766-1 (EMC - Máquinas de terraplanagem e construção) EN ISO 14982 (EMC - Máquinas agrícolas e florestais) |
| Frequência de medição | Até 10 Hz |
| Número f | 1,4 |
| Frequência da Imagem | |
| Frequência da Imagem | 30 Hz |
| Sensibilidade Térmica/NETD | < 35 mK |
| Precisão | ±2 °C (±3,6 °F) ou ±2% da leitura, para temperatura ambiente de 15 °C a 35 °C (59 °F a 95 °F) e temperatura do objeto acima de 0 °C (32 °F) |
| Funções de Alarme | Em qualquer função de medição selecionada, entrada digital e temperatura da câmera interna |
| Saída de Alarme | Saída digital e-mail (SMTP) (push) Ethernet/IP (pull) transferência de arquivo (FTP) (push) servidor Modbus TCP Cliente (pull) / Servidor (push) MQTT (push) Eventos ONVIF (push) consulta por RESTful API (pull) Armazena imagem ou vídeo |
| Comunicação e armazenamento de dados | |
|---|---|
| Alimentação Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Armazenamento de Imagem | N/A |
| Codificação | H.264, MPEG4 ou MJPEG |
| Comunicação Ethernet | Exclusiva da FLIR baseada em soquete TCP/IP |
| Conformidade com ONVIF Perfil S | 29°, 51°: Sim 95°: Não |
| Entradas Digitais | 2x opto-isolada, Vin (baixo) = 0–1,5 V, Vin (alto) = 3–25 V |
| Ethernet | Para controle, resultado, imagem e alimentação |
| Finalidade da entrada digital | NUC, NUC desabilitada, alarme |
| Finalidade da Saída Digital | Como função do alarme, saída para falha de dispositivo externo (NF) |
| Interface Ethernet | Cabeado |
| Multicast | Sim |
| Padrão Ethernet | IEEE 802.3 |
| Protocolos Ethernet | Sensor inteligente FLIR A40 29°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 51°: EtherNet/IP, IEEE 1588, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 95°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | M8 codificação A, conector macho |
| Saídas Digitais | 3x opto-isoladas, 0–48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NF) |
| Tensão de isolamento de E/S digital | 500 VRMS |
| Tipo de conector de E/S digital | M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa) |
| Tipo de Conector Ethernet | M12 de 8 pinos com codificação X, fêmea; RP-SMA, fêmea |
| Tipo de Ethernet | 1.000 Mbps |
| Unicast | Sim |
| Geração de imagem e óptica | |
|---|---|
| Aprimoramento de Contraste | FSX®/equalização de histograma (apenas IV) |
| Campo de visão (FOV) | Sensor inteligente FLIR A40 29°: 29° FLIR A40 Sensor Inteligente 51°: 51° FLIR A40 Sensor Inteligente 95°: 95° |
| Comprimento Focal | FLIR A40 Smart Sensor 29°: 14,3 mm (0,56 pol.) FLIR A40 Smart Sensor 51°: 8,2 mm (0,32 pol.) FLIR A40 Smart Sensor 95°: 4,1 mm (0,16 pol.) |
| Câmera de Luz Visível | Inclusa |
| Distância Focal Mínima | FLIR A40 Smart Sensor 29°: 0,25 m (0,82 pés) FLIR A40 Smart Sensor 51°: 0,2 m (0,66 pés) FLIR A40 Smart Sensor 95°: 0,1 m (0,33 pés) |
| Faixa Espectral | 7,5–14 µm |
| Foco | Fixo, ajustável com ferramenta incluída |
| Frequência da Imagem | 30 Hz |
| Frequência da Imagem | |
| Leitura | Sem mostradores de medida, apenas vídeo transmitido |
| Matriz de Plano Focal (FPA) | Microbolômetro não refrigerado |
| MSX | Sim |
| Multistreaming | Sim |
| Número f | 1,4 |
| Pitch do Detector | 25 µm |
| Resolução de IV | 320 240× |
| Resolução de Streaming | Streaming de vídeo RTSP 0: 640 × 480 pixels Streaming de vídeo RTSP 1: 1280 × 960 pixels |
| Resolução espacial (IFOV) | 1,7 mrad/pixel |
| Resolução Visual | 1280 × 960 |
| Sensibilidade Térmica/NETD | < 35 mK |
| Sobreposição | Com/sem |
| Streaming de vídeo IV radiométrico | N/A |
| Vídeo Streaming | Protocolo RTSP |
| Medição e análise | |
|---|---|
| Correção de transmissão atmosférica | Baseada em entradas para distância, temperatura atmosférica e umidade relativa |
| Correções de Medição | Parâmetros globais do objeto Parâmetros locais por função de análise |
| Detecção automática de calor e frio | Valor de temperatura máx./mín. e posição exibidos na caixa |
| Faixa de Temperatura de Objetos | ⁻20 °C a 175 °C (-4 °F a 347 °F) 175 °C a 1.000 °C (347 °F a 1.832 °F) |
| Ferramentas de Medição | Sensor inteligente FLIR A40 29°: •10 fotômetros •10 caixas •3 Deltas (diferencia qualquer valor/referência/bloqueio externo) •1 isoterma (acima/abaixo/intervalo) •1 cobertura de isoterma FLIR A40 Sensor inteligente 51°: 10 fotômetros 10 caixas 3 Deltas (diferença de qualquer valor/referência/bloqueio externo) 1 isoterma (acima/abaixo/intervalo) 1 cobertura de isoterma FLIR A40 Sensor inteligente 95°: 10 fotômetros 10 caixas 3 Deltas (diferencia qualquer valor/referência/bloqueio externo) 1 isoterma (acima/abaixo/intervalo) 1 cobertura de isoterma |
| Funções de Alarme | Em qualquer função de medição selecionada, entrada digital e temperatura da câmera interna |
| Precisão | ±2 °C (±3,6 °F) ou ±2% da leitura, para temperatura ambiente de 15 °C a 35 °C (59 °F a 95 °F) e temperatura do objeto acima de 0 °C (32 °F) |
| Predefinições de Medição | Sim |
| Saída de Alarme | Saída digital e-mail (SMTP) (push) Ethernet/IP (pull) transferência de arquivo (FTP) (push) servidor Modbus TCP Cliente (pull) / Servidor (push) MQTT (push) Eventos ONVIF (push) consulta por RESTful API (pull) Armazena imagem ou vídeo |
| Geral | |
|---|---|
| Material da estrutura | Alumínio |
| Montagem em Base | 4 x M2.5 direto na câmera ou 4x 10-32 UNF para placa de resfriamento inferior |
| Peso | 519 g (1,14 lb) sem placa de resfriamento inferior |
| Tamanho (C x L x A) | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 pol.) |
| Dados ambientais e certificações | |
|---|---|
| Choque | IEC 60068-2-27, 25 g |
| Corrosão | ISO 12944 C4 G ou H EN60068-2-11 |
| EMC | ETSI EN 301 489-1 (rádio) ETSI EN 301 489-17 (rádio) EN 61000-4-8 (campo magnético) FCC 47 CFR Parte 15 Classe B (emissão EUA) ISO 13766-1 (EMC - Máquinas de terraplanagem e construção) EN ISO 14982 (EMC - Máquinas agrícolas e florestais) |
| Encapsulamento | IEC 60529 e IP66 |
| Espectro de Rádio | FCC 47 CFR Parte 15 Classe C (banda de 2,4 GHz EUA) FCC 47 CFR Parte 15 Classe E (banda de 5 GHz EUA) RSS-247 (banda de 2,4 GHz e 5 GHz Canadá) ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz UE) ETSI EN 301 893 V2.1.1 (banda de 5 GHz UE) |
| Faixa de Temperatura Operacional | –20 a 50 °C (–4 a 122 °F) A placa de resfriamento inferior é necessária em temperaturas acima de 40 °C (104 °F). Sensor de temperatura interna máxima: 70 °C (158 °F) |
| Frequência de medição | Até 10 Hz |
| Montagem em Tripé | 4 x M2.5 direto na câmera ou 4x 10-32 UNF para placa de resfriamento inferior |
| Umidade (em operação e em armazenamento) | IEC 60068-2-30/24 horas, 95% de umidade relativa, 25–40°C (77–104°F)/2 ciclos EN60068-2-38 |
| Vibração | IEC 60068-2-6, 0,15 mm a 10–58 Hz e 2 g a 58–500 Hz, sinusoidal IEC 61373 Cat 1 (Trem) |
| Potência | |
|---|---|
| Conexão de Alimentação | M12 de 12 pinos com codificação A, macho (compartilhado com E/S digital) |
| Consumo de Energia | 7,5 W a 24 V CC típico 7,8 W a 48 V CC típico 8,1 W a 48 V PoE típico |
| Operação com Alimentação Externa | 24/48 V CC, máx. 8 W |
| Tensão externa | Faixa permitida 18–56 V CC |
| Interface do usuário | |
|---|---|
| Interface da Web | Sim |
