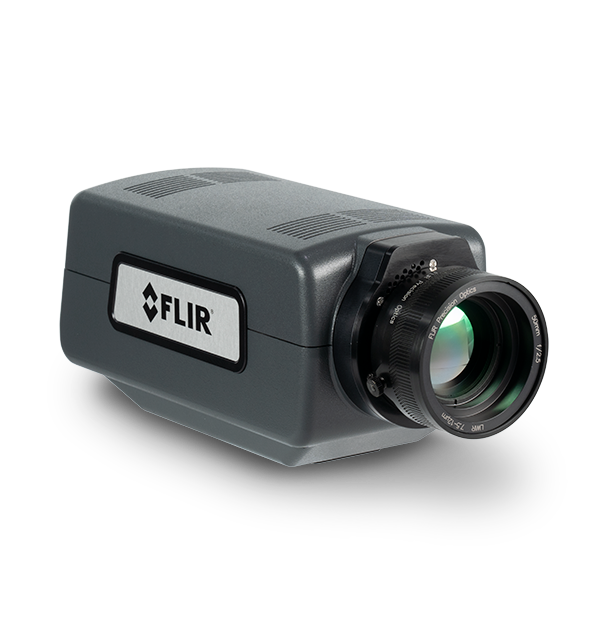

FLIR A6780 SLS
Câmera termográfica de infravermelho de ondas longas
Product Variations
O sistema da câmera FLIR A6780 SLS LWIR facilita a medição de temperaturas de eventos térmicos rápidos e alvos em alta velocidade – o que a torna ideal para aplicações industriais, militares e de P&D de fabricação. Graças ao seu detector refrigerado de SLS (Strained Layer Superlattice) de ondas longas, a A6780 oferece velocidades mais rápidas de instantâneo do que outros detectores, produzindo imagens nítidas sem desfoque de movimento. As opções de lente de foco manual e remoto oferecem flexibilidade para maximizar o número de pixels de medição no objeto de interesse. A conectividade simples de cabo único por Gigabit Ethernet fornece controle completo da câmera e captura de dados no software FLIR Research Studio, para que os usuários possam analisar e entender os dados com máxima rapidez.
PRECISÃO PARA MEDIR TEMPERATURAS DE ALVOS EM MOVIMENTO RÁPIDO
Oferece taxas de quadros com exibição em janelas secundárias de até 4.130 Hz, um conjunto de opções de lentes e uma roda de filtro quente de 3 posições integrada, que permite alternar rapidamente entre as faixas de temperatura padrão e de alta temperatura.
Controle a câmera e faça streaming de dados em tempo real usando apenas um cabo Gigabit Ethernet; capture os dados que quiser e quando quiser, graças aos avançados recursos de disparo e sincronização.
O fluxo de trabalho simples, Conectar–Visualizar–Gravar–Analisar, do FLIR Research Studio ajuda a coletar e analisar dados rapidamente e a colaborar facilmente com sua equipe.
Especificações
| Highlighted | |
|---|---|
| Resolução | 640 x 512 |
| Tamanho do pixel [quadrado] | 15 µm |
| Faixa Espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7, 5 µm (inferior), 10-11 µm (superior) |
| Tipo de Detector | Super-rede de camada tensa (SLS) |
| Número f da Câmera | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Faixa Dinâmica | 14 bits |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 125 Hz |
| Tempo de Integração | 480 ns para aprox. quadro completo |
| Faixa de temperatura padrão [com óptica correspondente à banda] | -20 °C a 350 °C (-4 °F a 662 °F) |
| Faixa de temperatura opcional [com óptica correspondente à banda] | 250 °C a 2.000 °C/482 °F a 3.632 °F (ND1); 500 °C a 3.000 °C/932 °F a 5.432 °F (ND2) |
| Suporte de filtro [quente] | Roda de filtro motorizada de 3 posições (filtros de 1 polegada de diâmetro) |
| Foco | Motorizada (compatível com manual) |
| Geração de imagem e óptica | |
|---|---|
| Armazenamento de Imagem na Câmera | Não há |
| Carimbo de Data/Hora da Imagem | Sim |
| Clock de Pixel | 50 MHz |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7, 5 µm (inferior), 10-11 µm (superior) |
| Foco | Motorizada (compatível com manual) |
| Interface da Lente | FLIR FPO-M (baioneta de 4 abas, motorizada) |
| Lentes Disponíveis | Manual (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizado (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Lentes/Microscópios de Close-up | 1X |
| Modos de Janela Secundária | Exibição em janelas flexível até 16 x 4 (disposição de 16 colunas, 4 linhas) |
| Modos de Leitura | Integração assíncrona durante a leitura, integração assíncrona depois da leitura |
| Modos de Vídeo | SDI: 720p a 50/59,9, 1.080p a 25/29,9 |
| Número f da Câmera | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Operacionalidade | ≥98% (≥99% típico) |
| Paleta | Selecionável de 8 bits |
| Refrigeração do Sensor | Ciclo rotativo fechado |
| Resolução | 640 x 512 |
| Sensibilidade Térmica - NETD [típica] | ≤40 mK (típico) |
| Sobreposição | Configuração fixa, pode ser desativada |
| Streaming de Dados Radiométricos | Gigabit Ethernet (GigE Vision) |
| Suporte de filtro [quente] | Roda de filtro motorizada de 3 posições (filtros de 1 polegada de diâmetro) |
| Tamanho do pixel [quadrado] | 15 µm |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 125 Hz |
| Tempo de Integração | 480 ns para aprox. quadro completo |
| Tipo de Detector | Super-rede de camada tensa (SLS) |
| Tipo de Leitura | Instantâneo |
| Vídeo Padrão | SDI |
| Zoom de vídeo padrão | Automático, variável |
| Medição e análise | |
|---|---|
| Compensação de variação de temperatura [com calibração de fábrica] | Sim |
| Controle Automático de Ganho | Manual, Linear, Equalização de platô, DDE |
| Faixa de temperatura opcional [com óptica correspondente à banda] | 250 °C a 2.000 °C/482 °F a 3.632 °F (ND1); 500 °C a 3.000 °C/932 °F a 5.432 °F (ND2) |
| Faixa de temperatura padrão [com óptica correspondente à banda] | -20 °C a 350 °C (-4 °F a 662 °F) |
| Precisão | ≤Precisão de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2% da leitura (±1% típico) |
| Comunicação e armazenamento de dados | |
|---|---|
| Comando e Controle | GenICam (GigE), RS-232 |
| Modos de Sincronização | Sincronização, Dessincronização |
| Geral | |
|---|---|
| Peso [sem lente] | 2,3 kg (5 lbs) |
| Tamanho [C x L x A] sem a Lente | 226 x 102 x 109 mm (8,9 x 4,0 x 4,3 in) |
| Potência | |
|---|---|
| Potência | 24 V CC (<24 W em estado estável) |
| Dados ambientais e certificações | |
|---|---|
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F) |
| Montagem | 2 × ¼orifícios roscados "-20", 1 × orifício roscado 3/8"-16, 4 × orifícios roscados 10-24 |
| Zonas de Detecção | 40 g, 11 ms pulso ½ senoidal/4,3 g vibração aleatória RMS, todos os 3 eixos |
Accessories
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
