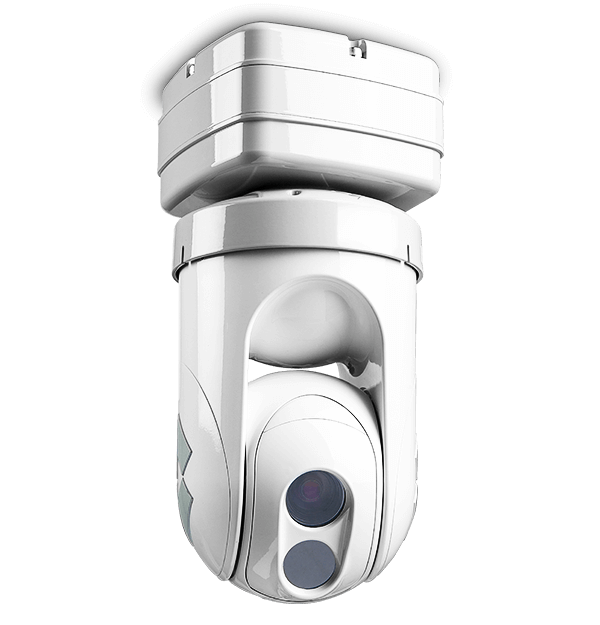

FLIR D-Series
Domo com Panorâmica/Inclinação de Imagens Térmicas e de Luz Visível
A câmera termográfica de segurança D-Series revela invasores e outras ameaças de segurança totalmente no escuro e sob condições climáticas desfavoráveis usando um invólucro discreto em formato de domo. A câmera oferece controle de panorâmica/inclinação preciso e padrões de varredura totalmente programáveis, funcionalidades “Slew-To-Cue” e “Slew-To-Alarm” de radar por meio de padrões de IP. O resultado é uma capacidade de geração de imagens nítidas 24 horas por dia, 7 dias por semana.
Especificações
| Conformidade e certificações | |
|---|---|
| Conformidade e Certificações | EN 61000-6-4: 2007 Classe A/CISPR 22: 2005 Classe A EN 61000-3-3: 1995 + A1:2001 + A2:2005 EN 61000-3-2: 2006 EN 50130-4: 1996 + A1:1998 + A2:2003 FCC Parte 15, Subparte B, Classe A IP 56 (IEC 60529) IEC 60068-2-27 |
| Dados ambientais | |
|---|---|
| Choque | “Transporte” MIL-STD-810F |
| Classificação IP (ingresso de poeira e água) | IP56 |
| Faixa de Temperatura de Armazenamento | -15 °C a 60 °C (-55°C a 85°C) |
| Faixa de Temperatura Operacional | (-25 °C a 70 °C) (-25 °C a 58 °C) (com pintura em preto) |
| Umidade | 0 a 95% relativa |
| Vibração | IEC 60068-2-27 |
| Geral | |
|---|---|
| Consumo de Energia | 24 V CC: 75 W (máx.) 24 V CA: 85 VA (máx.) |
| Densidade de Pixels Térmica | 25 µm |
| Dimensões (C x L x A) | 17" × 8" (432 × 203 mm) |
| Faixa de Foco Térmica | Atérmica, Sem Foco |
| Faixa Espectral Térmica | 7,5 µm a 13,5 µm |
| Formato de Matriz Térmica | 320 × 240 |
| Peso | ~18.2 lb (8,3 kg); Depende da Configuração |
| Resolução Efetiva Térmica | 76800.0 |
| Tensão de Entrada | 24 V CC (21-30 V CC) 24 V CA (20-30 V CA) |
| Tipo de Detector | Microbolômetro Não Refrigerado de VOx com Longa Vida Útil |
| Tipo de Plataforma de Câmera | Domo PTZ Externo |
| Zoom Térmico | Zoom Eletrônico de até 4× |
| Medição e análise | |
|---|---|
| Predefinições Programáveis | 128.0 |
| Panorâmica/Inclinação/Zoom | |
|---|---|
| Repetibilidade de Posição | +/- 0,5 graus El, +/- 0,2 graus Az |
| Ângulo de Inclinação – Velocidade | +45° a -180°; 0,5° a 60°/s |
| Ângulo/Velocidade de Panorâmica | 360° contínuo; 0,5° a 60°/s |
| Integração do sistema | |
|---|---|
| APIs de Rede | Nexus SDK para um controle e integração abrangentes do sistema Nexus CGI para interfaces de comando http ONVIF 2.0 Perfil S |
| Compatível com Análise Externa | Sim |
| Ethernet | Sim |
| Interfaces de Controle Seriais | RS-232/-422; Pelco D, Bosch |
| Protocolos Compatíveis | IPV4, HTTP, Bonjour, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP, SCP |
| Câmera termográfica | |
|---|---|
| Campo de visão (FOV) | 34° × 28° |
| Comprimento Focal | 13 mm |
| Formato de Matriz | 320 × 240 |
| Câmera de luz visível | |
|---|---|
| Campo de visão (FOV) | 34° × 28° |
| Comprimento Focal | 13 mm |
| Formato de Matriz | 320 × 240 |
| Vídeo e gravação | |
|---|---|
| Compressão de Vídeo | Dois canais independentes de streaming – MPEG-4, H.264 ou M-JPEG para cada uma das duas câmeras; vários streams por canal. |
| Modos de AGC Térmico de Vídeo | AGC Automático, AGC Manual, AGC de Equalização de Platô, AGC Linear, Aprimoramento Dinâmico de Detalhes (DDE) Automático, Configuração de Ganho Máximo |
| Otimização de Uniformidade da Imagem do Vídeo | Correção Automática de Campo Plano (FFC) – Acionadores Térmicos e Temporais |
| Região de Interesse [ROI] do AGC Térmico de Vídeo | Padrão, Predefinições e Definível pelo usuário para garantir a qualidade de imagem ideal sobre motivos de interesse |
| Resolução de Streaming de Vídeo | NTSC: D1 (720 × 480) 4SIF (704 × 480) VGA (640 × 480) SIF (352 × 240) QVGA (320 × 240) PAL: D1 (720 × 576) 4CIF (704 × 576) CIF (352 × 288) |
| Vídeo Composto NTSC ou PAL | Sim: IP Híbrido e Analógico |
