Gabinete IP67 para a série Axxx (T912366)
Caixa protetora para os modelos Flir A400/A500/A700

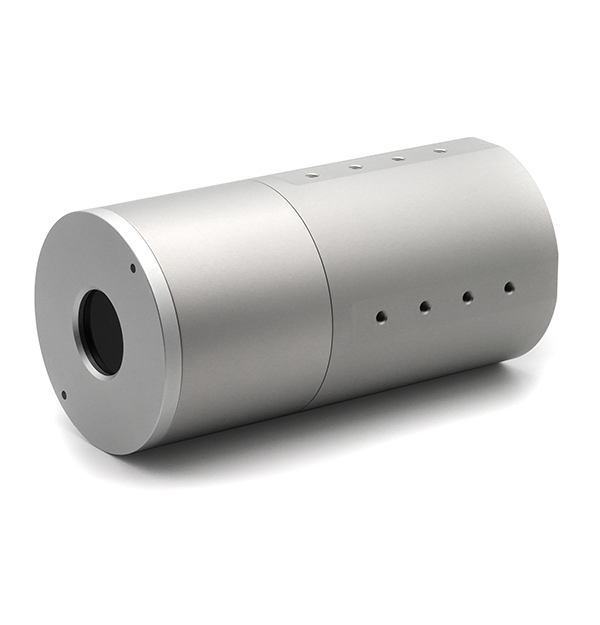

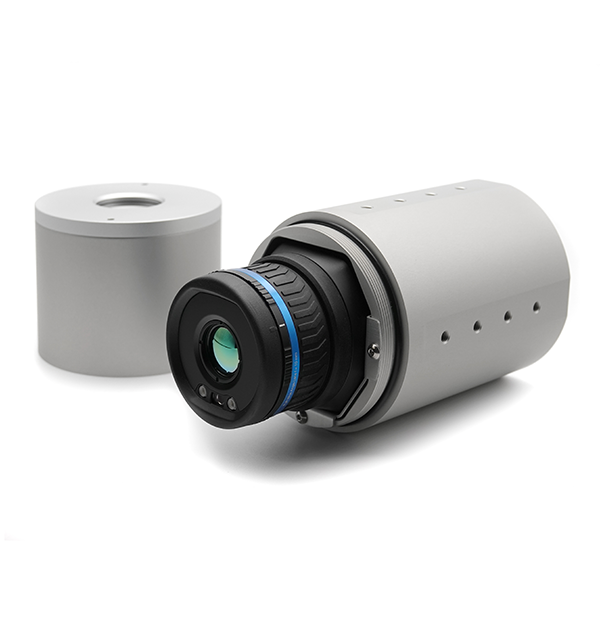

Este invólucro protetor de alumínio com IP67-rated foi projetado especificamente para a série Flir Axxx. A precisão da câmera dentro do invólucro protetor permanece dentro das especificações padrão devido às fórmulas radiométricas proprietárias da Flir. Os acessórios compatíveis incluem bloco/capa de resfriamento, proteção solar e várias opções de montagem.
Observação: a janela de germânio bloqueia a câmera óptica.
A janela, atualizada
Uma janela melhor. O mesmo número de peça.
As carcaças IP67 agora são fornecidas com uma janela de IV de vidro de calcogênio — óptica equivalente, o mesmo revestimento reforçado e uma cadeia de suprimentos que você pode programar.
Óptica equivalente, verificada
Transmissão de 88 a 90% na faixa de 7 a 14 μm, com precisão radiométrica inalterada. Confirmado em testes em relação à janela de referência do germânio.
Estável à medida que as temperaturas sobem
Um baixo coeficiente termo-óptico mantém as propriedades ópticas consistentes — as câmeras termográficas automotivas da mesma classe de materiais se qualificam de -40 °C a 85 °C (-40 °F a 185 °F).
Fortalecido como antes
O mesmo revestimento de carbono semelhante a diamante AR + DLC da janela anterior, atendendo aos padrões MIL de abrasão, umidade e pulverização de sal.
Fornecimento que você pode planejar
Move a janela para fora do fornecimento restrito de germânio, protegendo a disponibilidade e as datas de entrega por trás do pedido da câmera.
Supere o calor
Uma plataforma de alojamento. Operação ambiente a 90 °C.
Comece apenas com a carcaça, depois adicione camisas e blocos de resfriamento conforme as condições exigirem, a mesma câmera continua funcionando como subidas ambientais.
Operação Estendida com Resfriamento
Temperatura ambiente → configuração da carcaça (alumínio IP67)
| -20 °C a 50 °C (-4 °F a 122 °F) | Carcaça como está | Não são necessários acessórios de resfriamento |
| 50 °C a 55 °C (122 °F a 131 °F) | 1 camisa de resfriamento | Jaqueta instalada em um lado |
| 55 °C a 60 °C (131 °F a 140 °F) | 1 jaqueta + ar | Jaqueta alimentada por ar de um lado |
| 60 °C a 70 °C (140 °F a 158 °F) | 2 jaquetas + ar | Jaquetas alimentadas a ar, ambos os lados |
| 70 °C a 90 °C (158 °F a 194 °F) | 4 blocos + ar | Refrigeração alimentada por ar em todos os lados |
Especificações
| Geração de imagem e óptica | |
|---|---|
| Cor | Prata |
| Câmeras compatíveis | FLIR A400/A500/A700 |
| Dados ambientais e certificações | |
|---|---|
| Encapsulamento | IP67 |
| Montagem | 4 lados, 4 m6, cc 25 mm, profundidade 5 mm |
| Geral | |
|---|---|
| Material | Alumínio, série 6000 |
| Peso | 2,1 kg (4,63 lb) |
| Tamanho [C × P] | 220,3 × 111 mm (8,67 × 4,37 pol) |
