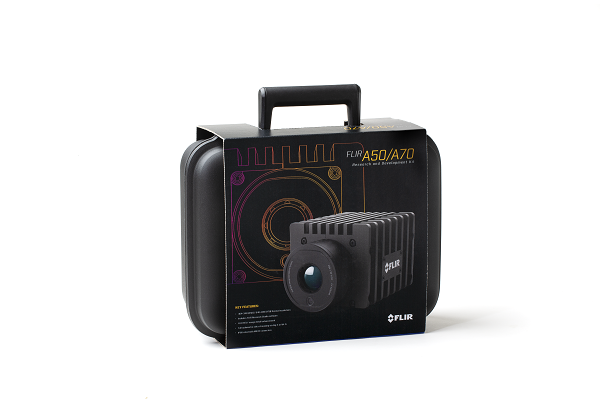

FLIR A50/A70研发套件是经济实惠的即用型解决方案，适合用于概念验证电子检测和研发的热成像分析。通过提供数千个温度测量点，用户可消除臆测，缩短产品开发时间，提供产品效率和可靠性。这些套件是工程师和技术员的正确选择，可供他们充分了解系统的热特性，也可以获得合乎情理的热数据支持关键决策。用户可以借助随附的FLIR Research Studio软件，或利用行业标准连接，在需要时整合入自定义软件应用程序，从而快速查看、记录、分析和共享热数据。
作为经济实惠的即用型解决方案，适合用于概念验证电子检测和研发的热成像分析。
具有高达640 × 480（307,200像素）热分辨率、±2°C精度以及内置式MSX®可见光相机，快速揭示热特性，消除臆测，并缩短产品开发时间。
因为斜升时间不长，使用简单的非专有工业标准接口，可尽快开始检测；使用随附的 FLIR Research Studio 软件（含 1 年许可），进行定性和定量热分析。

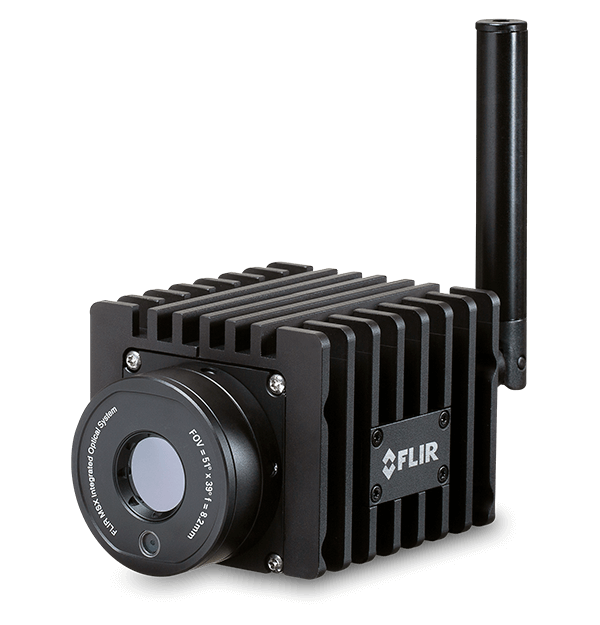

IP66级热像仪具有M型接头，可轻松安装于任何位置；从设计和监测到过程控制的过渡，使用GigE Vision和GenICam协议。
规格
| Highlighted | |
|---|---|
| IR Resolution | A50 研发套件 29°、A50 研发套件 51°、A50 研发套件 95°：464 × 348 A70 研发套件 29°、A70 研发套件 51°、A70 研发套件 95°：640 × 480 |
| Detector Pitch | 17 µm |
| Spectral Range | 7.5–14.0 µm |
| Detector Type | 非制冷型微测辐射热计 |
| Dynamic Range | 16 位 |
| Thermal Sensitivity_NETD | <50 mK |
| Frame Rate | 30 Hz |
| Standard Temperature Range | A50 研发套件 29°、A50 研发套件 51°、A50 研发套件 95°：-20°C 至 175°C；175°C 至 1000°C A70 研发套件 29°，A70 研发套件 51°，A70 研发套件 95°：-20°C 至 175°C；-20°C 至 250°C；175°C 至 1000°C |
| Focus | 可用随附调焦工具调整 |
| 成像与光学 | |
|---|---|
| Available Lenses | 仅限固定镜头 |
| Detector Pitch | 17 µm |
| Detector Type | 非制冷型微测辐射热计 |
| Digital Data Streaming to PC | 通过工作站，运行随附Research Studio软件 |
| Dynamic Range | 16 位 |
| Field of view [FOV] | A50 研发套件 29°、A70 研发套件 29°：29° × 22° A50 研发套件 51°，A70 研发套件 51°：51° × 39° A50 研发套件 95°，A70 研发套件 95°：95° × 74° |
| Focus | 可用随附调焦工具调整 |
| Frame Rate | 30 Hz |
| Image Modes | 热、可见光、MSX®、FSX® |
| IR Resolution | A50 研发套件 29°、A50 研发套件 51°、A50 研发套件 95°：464 × 348 A70 研发套件 29°、A70 研发套件 51°、A70 研发套件 95°：640 × 480 |
| Lens | A50 研发套件 29°，A70 研发套件 29°：29°固定 A50 研发套件 51°，A70 研发套件 51°：51°固定 A50 研发套件 95°，A70 研发套件 95°：95°固定 |
| Lens Identification | 无 |
| Macro Mode | 否 |
| Minimum Focus Distance | A50 研发套件 29°，A70 研发套件 29°：0.25 m A50 研发套件 51°，A70 研发套件 51°：0.2 m A50 研发套件 95°，A70 研发套件 95°：0.1 m |
| Spectral Range | 7.5–14.0 µm |
| Thermal Sensitivity_NETD | <50 mK |
| Visible Camera | 随附，1280 × 960 分辨率 |
| 测量与分析 | |
|---|---|
| Accuracy | ±2°C 或±读数的 2%（环境温度为 15°C 至 35°C，物体温度大于 0°C） |
| Standard Temperature Range | A50 研发套件 29°、A50 研发套件 51°、A50 研发套件 95°：-20°C 至 175°C；175°C 至 1000°C A70 研发套件 29°，A70 研发套件 51°，A70 研发套件 95°：-20°C 至 175°C；-20°C 至 250°C；175°C 至 1000°C |
| 通讯与数据存储 | |
|---|---|
| Command and Control | 千兆以太网(RTSP, GigE Vision), Wi-Fi |
| Digital Inputs | 2x 光隔离，Vin（低）= 0 至 1.5 V，Vin（高）= 3 至 25 V |
| Digital I_O connector type | M12 阳 12针 A码（和外部电源共用） |
| Digital Outputs | 3×光隔离，0 至 48 V DC，最大 350 mA（60°C 时减额至 200 mA）；固态光继电器，1× 专用为故障输出 (NC) |
| Ethernet Communication | GigE Vision版本 1.2，兼容客户端API GenICam，TCP/IP套接字（FLIR专有） |
| Ethernet Connector Type | M12 8针 X码，阴 |
| Ethernet Image Streaming | 是 |
| Ethernet Power | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| WiFi | 是，RP-SMA阴接头；点对点（专用）或基础设施（网络） |
| 常规 | |
|---|---|
| Size [L x W x H ] w Lens | 107 × 67 × 57 mm，不含底部冷却板 |
| 电源 | |
|---|---|
| External Voltage | 24/48 V DC，最大8 W |
| Power | 以太网供电或外部电源 |
| Power Cable Configuration | 以太网供电或外部电源 |
| Power Connection | M12 阳 12针 A码（与数字量输入/输出共用） |
| 环境与认证 | |
|---|---|
| Encapsulation | IEC 60529和IP66 |
| Mounting | 1/4-20 UNC 深度 7 mm + Ø5 深度 2.7 mm |
| Operating Temperature | -20°C 至 50°C，随附冷却板，摄像头外壳最高温度：65°C |
| Shock | IEC 60068-2-27, 25 g |
| Storage Temperature Range | IEC 68-2-1 和 IEC 68-2-2，-40°C 至 70°C 下 16 小时 |
| Vibration | IEC 60068-2-6，0.15 mm（10 Hz 至 58 Hz）和2 g（58 Hz 至 500 Hz），正弦IEC 61373 Cat 1（铁路） |
