FLIR A6700 MWIR
科研级中波红外锑化铟热像仪
Product Variations
FLIR A6700中波红外热像仪专为电子元件检查、非破损检测等应用而设计，适用于高速热事件和快速移动目标。短曝光时间使用户能够定格运动，获得精确的温度测量值。事实上，热像仪的图像输出可以通过调节窗口，将帧频提高至480帧/秒，并精确描述高速热事件中的特征，从而确保在测试过程中不会遗漏关键数据。
用于实时热分析的经济实惠且灵活易用的解决方案
FLIR A6700在3.0–5.0µm波段（另有1.0–5.0µm宽波段可选）工作，能生成细节丰富的327,680像素热图像。
快照模式让您同时捕捉场景中的每一个像素，这对测量快速移动物体的温度而言至关重要。
千兆以太网和模拟视频同时运行但可单独控制，因此无论是记录还是显示，操作起来都极为灵活。
规格
| Highlighted | |
|---|---|
| 分辨率 | 640 × 512 |
| 像素尺寸 [正方形] | 15 µm |
| 波长范围 | A6700 MWIR、A6702 MWIR：1.0 – 5.0 µm A6701 MWIR、A6703 MWIR：3.0 – 5.0 µm |
| 探测器类型 | FLIR 锑化铟（InSb）探测器 |
| 热像仪光圈数 | A6700 MWIR、A6701 MWIR：f/2.5 A6702 MWIR、A6703 MWIR：f/4.0 |
| 动态范围 | 14 位 |
| 帧频[全窗口] | 可编程；0.0015 Hz 至 60 Hz |
| 积分时间 | 480 ns 至全帧 |
| 标准温度范围 [带带宽匹配光学元件] | A6700 MWIR：-20°C 至 300°C A6701 MWIR，A6703 MWIR：-20°C 至 350°C，显微镜头为 -10°C A6702 MWIR：-20°C 至 350°C |
| 可选温度范围 [带带宽匹配光学元件] | 45°C 至 600°C (ND1)；250°C 至 2000°C (ND2)；500°C 至 3000°C (ND3) |
| 滤光片座 [暖] | 安装于镜头后部，适用于标准直径为 1 英寸的滤光片 |
| 调焦 | 手动 |

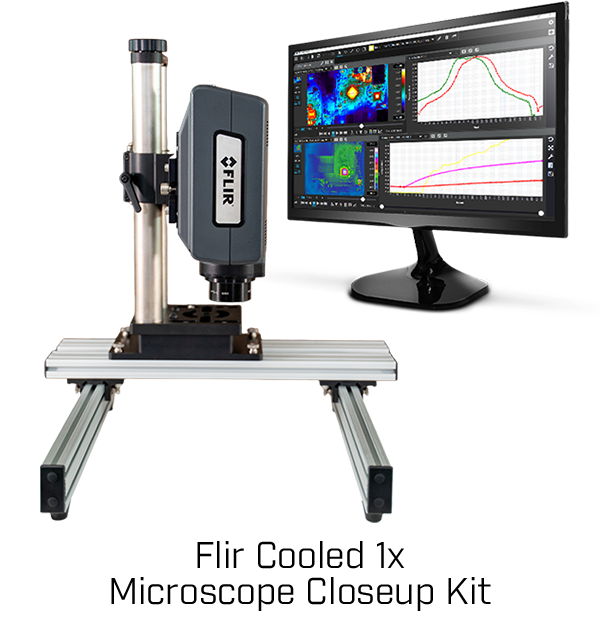

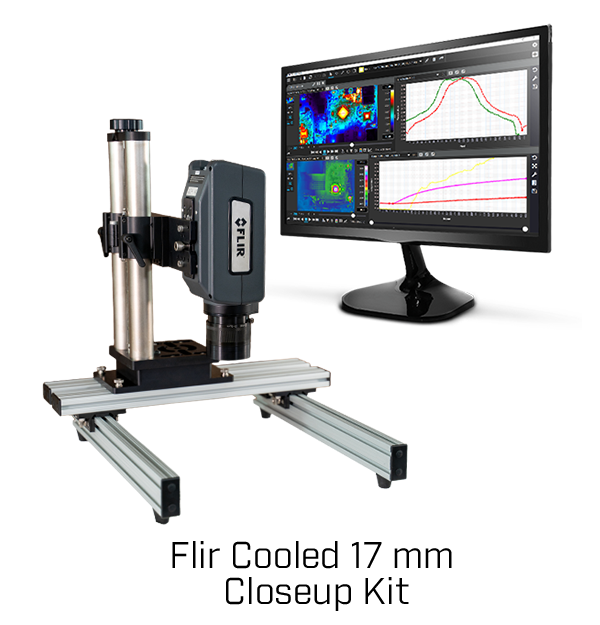

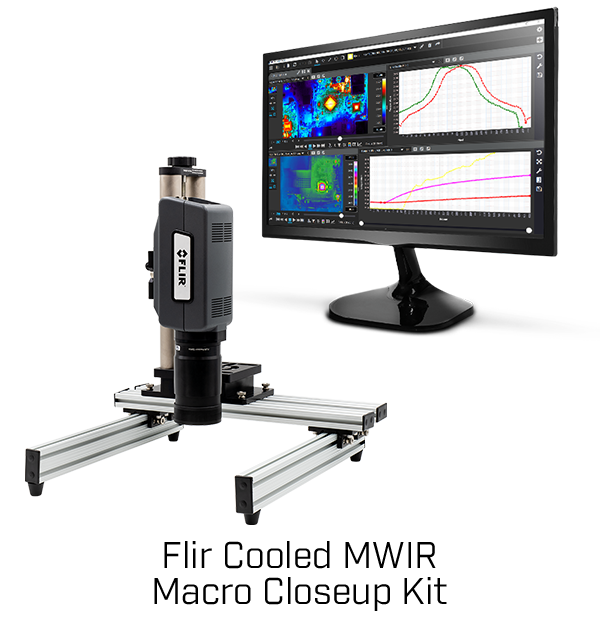

| 标配 | 套装标配： •FLIR A6701 InSb (3.0 - 5.0μm)，640x512，f/2.5，GigE，60Hz (29440-201) • MWIR 3-5um 热像校准（-20°C 至 +350°C）(CAL35-STD) •Research Studio 专业版 - 1 年许可证（在线激活）(4232535) •重型开放底座相机支架 (4257132) 以及以下任一： • 50mm 微距镜头 3.0-5.0µm，f/2.5（FPO 手动卡栓）(T300585) 或 • 1 倍显微镜头，3.0-5.0µm，f/2.5 (4214995) 或 • 17mm 镜头，3.0-5.0µm，f/2.5（FPO 手动卡栓）(4215423) |
| 成像与光学 | |
|---|---|
| 传感器制冷 | 闭合循环旋转 |
| 像素尺寸 [正方形] | 15 µm |
| 像素时钟 | 50 MHz |
| 内置图像存储 | 无 |
| 分辨率 | 640 × 512 |
| 动态范围 | 14 位 |
| 叠加 | 固定配置，可关闭 |
| 可操作性 | ≥99.8%（标准值≥99.95%） |
| 可选镜头 | A6700 MWIR、A6702 MWIR：25 mm、50 mm、100 mm A6701 MWIR、A6703 MWIR：17 mm、25 mm、50 mm、100 mm、200 mm |
| 图像时戳 | 是 |
| 子窗口模式 | 全视窗，半视窗，1/4 视窗 |
| 帧频[全窗口] | 可编程；0.0015 Hz 至 60 Hz |
| 探测器类型 | FLIR 锑化铟（InSb）探测器 |
| 标准视频 | SDI |
| 标准视频变焦 | 自动，可变 |
| 波长范围 | A6700 MWIR、A6702 MWIR：1.0 – 5.0 µm A6701 MWIR、A6703 MWIR：3.0 – 5.0 µm |
| 滤光片座 [暖] | 安装于镜头后部，适用于标准直径为 1 英寸的滤光片 |
| 热像仪光圈数 | A6700 MWIR、A6701 MWIR：f/2.5 A6702 MWIR、A6703 MWIR：f/4.0 |
| 热灵敏度_NETD [典型] | A6700 MWIR、A6702 MWIR：标准值 ≤25 mK A6701 MWIR、A6703 MWIR：标准值 ≤20 mK |
| 积分时间 | 480 ns 至全帧 |
| 视频模式 | SDI：720p@50/59.9，1080p@25/29.9 |
| 读出模式 | 异步积分同时读出；异步积分后读出 |
| 读出类型 | 快照 |
| 调焦 | 手动 |
| 调色板 | 8 位可选择 |
| 辐射数据流 | 千兆以太网 (GigE Vision) |
| 近焦镜头/显微镜 | A6700 MWIR、A6702 MWIR：无可用的显微镜头 A6701 MWIR、A6703 MWIR：1 倍，3 倍 |
| 镜头接口 | FLIR FPO（4 片式卡栓） |
| 测量与分析 | |
|---|---|
| 可选温度范围 [带带宽匹配光学元件] | 45°C 至 600°C (ND1)；250°C 至 2000°C (ND2)；500°C 至 3000°C (ND3) |
| 标准温度范围 [带带宽匹配光学元件] | A6700 MWIR：-20°C 至 300°C A6701 MWIR，A6703 MWIR：-20°C 至 350°C，显微镜头为 -10°C A6702 MWIR：-20°C 至 350°C |
| 环境漂移补偿 [带出厂校准] | 是 |
| 精度 | ≤100°C，±2°C 精确度（标准值±1°C）；>100°C ±2% 读数（标准值±1%） |
| 自动增益控制 | 手动、线性、平台直方图均衡、DDE |
| 通讯与数据存储 | |
|---|---|
| 同步模式 | 同步输入 |
| 命令与控件 | GenICam (GigE) |
| 常规 | |
|---|---|
| 尺寸[长×宽×高]（不含镜头） | 226 × 102 × 109 mm |
| 标配 | 套装标配： •FLIR A6701 InSb (3.0 - 5.0μm)，640x512，f/2.5，GigE，60Hz (29440-201) • MWIR 3-5um 热像校准（-20°C 至 +350°C）(CAL35-STD) •Research Studio 专业版 - 1 年许可证（在线激活）(4232535) •重型开放底座相机支架 (4257132) 以及以下任一： • 50mm 微距镜头 3.0-5.0µm，f/2.5（FPO 手动卡栓）(T300585) 或 • 1 倍显微镜头，3.0-5.0µm，f/2.5 (4214995) 或 • 17mm 镜头，3.0-5.0µm，f/2.5（FPO 手动卡栓）(4215423) |
| 重量[不带镜头] | 2.3 kg |
| 电源 | |
|---|---|
| 电源 | 24 VDC（稳态<24 W） |
| 环境与认证 | |
|---|---|
| 安装 | 2 × ¼" -20 螺纹孔，1 × 3/8"-16 螺纹孔， 4 × 10-24 螺纹孔 |
| 工作温度范围 | -20°C 至 50°C |
Accessories
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- 1倍微距镜头保护窗口- MWIR & LWIR (4206654-6)
- FLIRA系列和X系列制冷型科研热像仪电源连接器（26399-000）
- 3倍微距镜头保护窗口 - 仅适用于中波红外热像仪（4219929）
- 4个拓展环 0.25", 0.50", 0.75", & 1.00" 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
