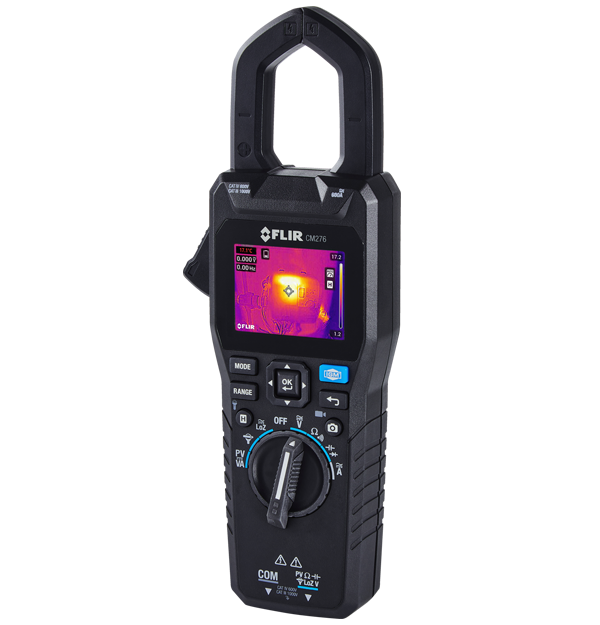

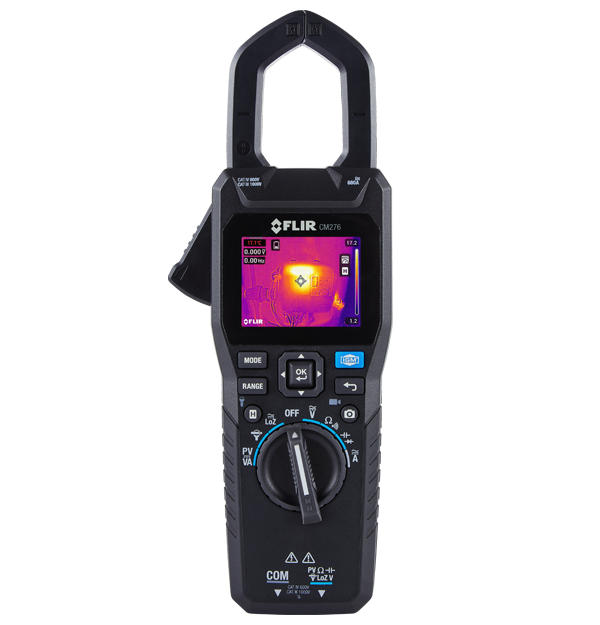

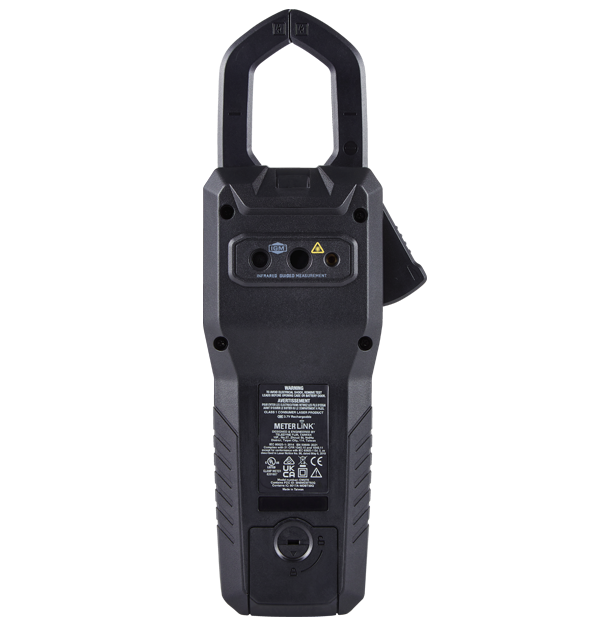

Flir CM276
带 Meterlink® 的钳形表和红外热像仪

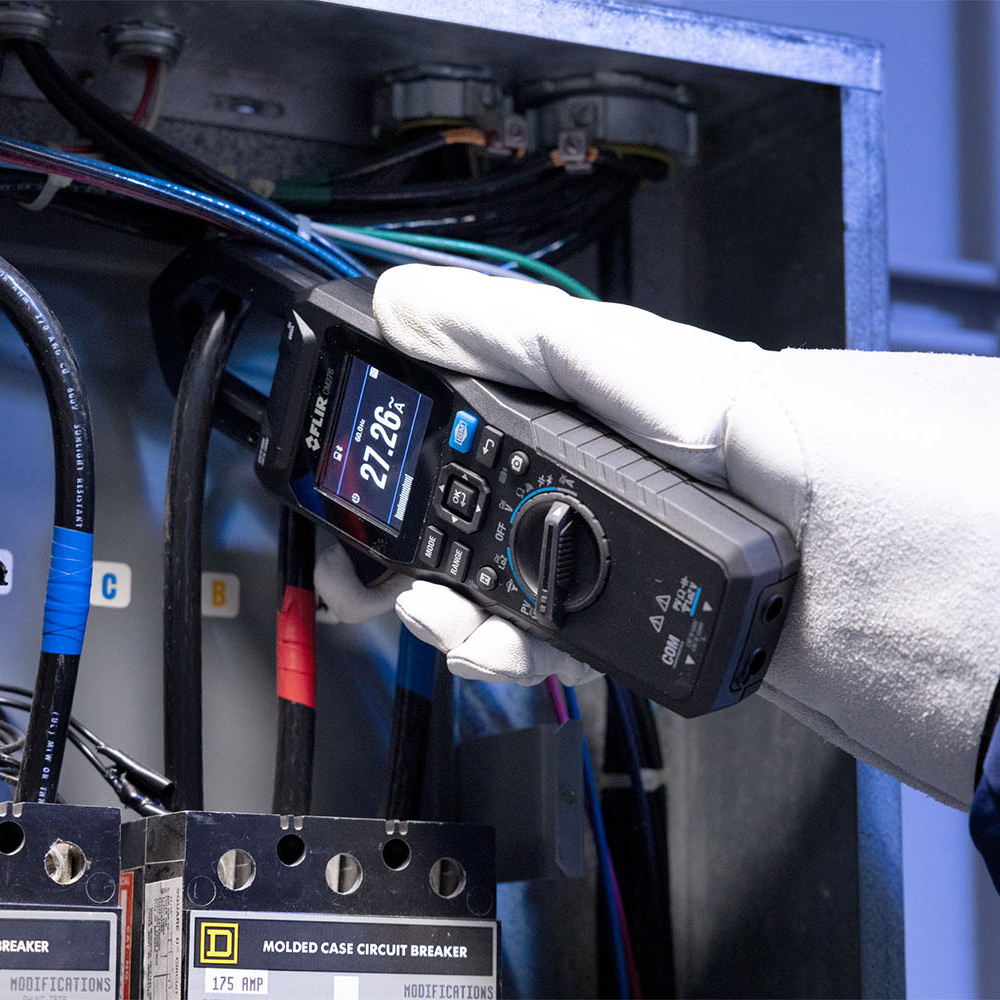

Flir CM276 钳形表将热成像与电气测量相结合，用于电气系统、太阳能电池板、泵和电机的检查和故障排除。CM276 采用 IGM™（红外成像引导测量）技术，提供一种在安全距离内识别热点和过载电路的可靠方式。兼容 Meterlink 应用，可提供快速高效的读数、图像和视频采集，以便进行分析、趋势分析和共享。
规格
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120（19,200 像素） |
| Display Size | 2.4 英寸 TFT 屏 |
| Jaw Opening | 35 mm |
| AC_DC Voltage | 量程 1000 V / 基本精度 ±1.0% |
| Data Logging and Storage | 10 组 30k 标量测量值，100 张图像 |
| Connectivity | 蓝牙® |
| 成像与光学 | |
|---|---|
| Color palettes | 铁红色、彩虹色、极光色、白热和黑热 |
| Display Size | 2.4 英寸 TFT 屏 |
| Field of View [V x H] | 44° × 57° |
| Focus | 固定式 |
| Image Modes | MSX（多波段动态成像）热图像 单纯的热像仪 单纯的数码相机 |
| IR Resolution | 160 × 120（19,200 像素） |
| Sensitivity | 150 mK |
| Spectral Response | 8µm 至 14 µm |
| Thermal Imaging Detector | FLIR Lepton® 红外探测器 |
| 测量与分析 | |
|---|---|
| AC_DC Current | 量程 600.0 A / 基本精度 ±2.0% |
| AC_DC Voltage | 量程 1000 V / 基本精度 ±1.0% |
| Auto Range | 支持，具有手动量程选项 |
| Capacitance | 量程 1000 µF / 基本精度 ±1.0% |
| Continuity check threshold | ≤30 Ω 蜂鸣器开，≥150 Ω蜂鸣器关 |
| Diode | 量程 1.5 V / 基本精度 ±1.5% |
| Flex Input AC A | 量程 3000 A / 基本精度 ±1.0% |
| Flex Input Frequency Counter | 量程 10.00 kHz / 基本精度：±0.1% |
| Inrush AC Current | 量程 600.0 A / 基本精度 ±3.0% |
| LoZ Mode AC Voltage | 量程 60.00 V，600.0 V，1000 V / 基本精度 ±1.0% |
| LoZ Mode DC Voltage | 量程 60.00 V，600.0 V，1000 V / 基本精度 ±1.0% |
| Measuring Rate | 每秒3个样本 |
| PV DC Power | 900 kVA / 基本精度 ±2.0% |
| PV DC Voltage | TA82 量程 1000 V / 基本精度 ±2.0% TA85/TA86（可选附件）量程 1500 V / 基本精度 ±2.0% |
| Resistance | 量程 60K Ω 基本精度 ±1.0% |
| Temperature Accuracy | ±3°C 或读数的 ±3%；以较大者为准 |
| Temperature [IR] | -10°C 至 300°C |
| True RMS | 是 |
| VFD AC Current | 量程 600.0A / 基本精度 ±2.0% |
| VFD AC Voltage | 量程 1000V / 基本精度 ±1.0% |
| 通讯与数据存储 | |
|---|---|
| Connectivity | 蓝牙® |
| Data Logging and Storage | 10 组 30k 标量测量值，100 张图像 |
| Storage Media | eMMC 8GB |
| 电源 | |
|---|---|
| Auto Power Off | 对于设备：可选择“关闭”、2、5 或 10 分钟 仅适用于工作灯：可选择“关闭”、5、15 或 30 分钟 |
| Battery | 3.7V 电压，5400 mAh 锂聚合物充电电池 |
| 常规 | |
|---|---|
| Jaw Opening | 35 mm |
| Laser Pointer | 类型：1 类 功率：≤0.39 mW 波长：640 nm 至 660 nm |
| Size [L × W × H] | 272 mm × 100 mm × 51.5 mm |
| Weight | 560 g |
| Worklights | 2 个白色 LED |
| 环境与认证 | |
|---|---|
| Drop test | 2米 (6.5英尺) |
| Emissivity Settings | 0.10 至 1.00（默认为 0.95）；从三种预设中选择或手动设置 |
| IP Rating | IP40 |
| Warranty | 10年 |
