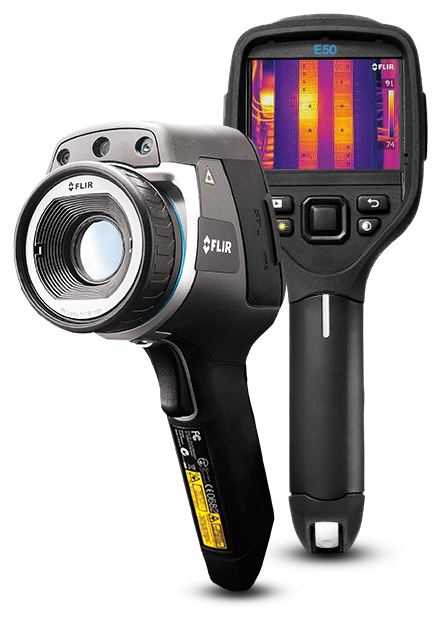

FLIR E50
采用MSX®技术的高级红外热像仪
FLIR E50红外热像仪有助于查找和诊断隐藏的电气、机械和工业问题。得益于43,200（240×180）像素的清晰红外分辨率、多波段动态成像（MSX®）（专利号：CN201380073584.9）细节增强技术和最大4倍数字变焦，您可以在安全距离内扫描配电柜、保险丝、开关装置等。FLIR E50具有Wi-Fi功能，可通过FLIR Tools移动应用程序上传和分享图像，亦可通过METERLiNK连接至FLIR测试和测量产品。
不遗漏每个热点
FLIR E50配备一台43,200像素的高清晰探测器，具有0.05℃的热灵敏度和±2%的测量精度，以经济实惠的价格提供极为出色的图像清晰度。
上传数据或传输实时热视频至FLIR Tool移动应用程序，方便即时分享和更轻松地报告。
利用FLIR E50的触摸屏，可添加最多三个可移动点和三个方框区域，具有最大/最小/平均温度参考值。
规格
| Highlighted | |
|---|---|
| 红外分辨率 | 240×180像素 |
| 热灵敏度/NETD | +30°C时＜0.05°C/50 mK |
| 温度范围 | • –20°C至+120°C • 0°C至+650°C |
| 精度 | 环境温度为10°C至35°C的情况下，±2°C或读数的±2% |
| 视场角（FOV） | 25°×19° |
| 图像模式 | 红外图像、可见光图像、MSX、画中画、缩略图库 |
| 显示屏 | 触摸屏，3.5英寸液晶显示屏，320×240像素 |
| 成像与光学 | |
|---|---|
| FLIR Screen-EST 模式 | No |
| 光圈数 | 1.3 |
| 内置数码相机 | 310万像素（2048×1536像素），和一个LED灯 |
| 图像模式 | 红外图像、可见光图像、MSX、画中画、缩略图库 |
| 探测器类型 | 焦平面阵列（FPA），非制冷型微测辐射热计 |
| 数字变焦 | 2倍与4倍变焦 |
| 显示帧频 | 60Hz |
| 最小焦距 | 0.4 m |
| 波长范围 | 7.5至13µm |
| 激光 | 由专用按钮激活 |
| 激光对准 | 位置自动显示在红外图像上 |
| 热灵敏度/NETD | +30°C时＜0.05°C/50 mK |
| 焦距 | 18 mm |
| 画中画 | 可见光图像上的可缩放红外区域 |
| 空间分辨率（IFOV） | 1.82 mrad |
| 红外分辨率 | 240×180像素 |
| 视场角（FOV） | 25°×19° |
| 视频标准 | CVBS（ITU-R-BT.470 PAL/SMPTE 170M NTSC） |
| 调焦 | 手动 |
| 调色板 | 极光色、灰色、铁红色、熔岩色、彩虹色和高对比彩虹色 |
| 辐射红外视频流 | 使用USB全动态传输至PC |
| 非辐射红外视频流 | 使用USB传输未压缩彩色视频 |
| 测量与分析 | |
|---|---|
| 参考温度 | 手动设置，或者根据测量获得 |
| 发射率校正 | 0.01至1.0，或从辐射率表的材料清单中选择 |
| 方框区域 | 3个输入框（完整图像，包含最小值/最大值/平均值） |
| 测量校正 | 反射温度，光学组件透射率以及大气透射率 |
| 测量模式 | 自动热点/冷点检测，等温线（以上/以下/区间） |
| 温差计算 | 各温度测量值与参考温度之间的温度差 |
| 温度范围 | • –20°C至+120°C • 0°C至+650°C |
| 点温仪 | 3 |
| 热像仪尺寸（长×宽×高） | 246×97×184 mm |
| 热像仪重量（含电池） | 0.869 kg |
| 精度 | 环境温度为10°C至35°C的情况下，±2°C或读数的±2% |
| 设置命令 | 本地化单位调整、语言、日期和时间格式 |
| 用户界面 | |
|---|---|
| 报告生成 | FLIR Tools是一款专用于轻松创建检测报告的软件套件。该软件套件可在主要平台（安卓、Windows、MacOS和iOS）上使用。 |
| 文本 | 从预订列表中选择文字，或者通过触摸屏软键盘输入文字 |
| 显示屏 | 触摸屏，3.5英寸液晶显示屏，320×240像素 |
| 通讯与数据存储 | |
|---|---|
| SD卡 | 1个适用于可拆卸SD存储卡的插槽 |
| USB | • USB-A：连接外部USB设备 • USB Mini-B：从/向PC传输数据或未压缩彩色视频 |
| USB-标准 | USB Mini-B：2.0 |
| USB-连接器类型 | • USB-A型连接器 • USB Mini-B型连接器 |
| 交流运行 | 交流电适配器，90–260 VAC输入，12V输出至热像仪 |
| 图像存储 | 记忆卡存储标准JPEG图片，包括测量数据 |
| 图像存储模式 | 同时存储红外图像、可见光图像和MSX |
| 视频输出 | 复合视频 |
| 视频连接器类型 | 4针3.5mm插孔 |
| 电源 | |
|---|---|
| 充电时间 | 4小时充满电量的90%，由LED灯指示充电状态 |
| 充电温度 | 0°C至+45°C |
| 充电系统 | 直充（交流适配器或12V车载充电器）或双座充电器 |
| 由睡眠模式启动的时间 | 瞬时超短 |
| 电池容量 | +20°C至+25°C时4.4 Ah |
| 电池工作时间 | +25°C环境温度以及一般用途时约4小时 |
| 电池电压 | 3.7 V |
| 电池类型 | 可充电锂离子电池 |
| 电源管理 | 自动关机与睡眠模式（用户可选） |
| 环境与认证 | |
|---|---|
| 三脚架安装 | UNC ¼"-20（需要适配器） |
| 存储温度范围 | -40°C至+70°C |
| 安全性 | EN/UL/CSA/PSE 60950-1 |
| 封装 | IP 54（IEC 60529） |
| 工作温度范围 | -15°C至+50°C |
| 抗振动 | 2 g（IEC 60068-2-6） |
| 抗撞击 | 25 g（IEC 60068-2-27） |
| 抗跌落 | 2 m |
| 湿度（工作及存放） | IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环 |
| 激光分类 | 2类/半导体AlGalnP二极管激光器：1mW/635nm（红色） |
| 电磁兼容性（EMC） | • EN 61000-6-2（抗干扰） • EN 61000-6-3（抗辐射） • FCC 47 CFR第15部分B类（抗辐射） |
| 磁场 | EN 61 000-4-8，连续场测试等级5（适用于苛刻的工业环境） |
| 常规 | |
|---|---|
| 包装 | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| 包装尺寸 | 500×190×370 mm |
| 材料 | • 聚碳酸酯+ABS树脂（PC-ABS） • 熔铸式镁合金 • 热塑性弹性塑料（TPE） |
