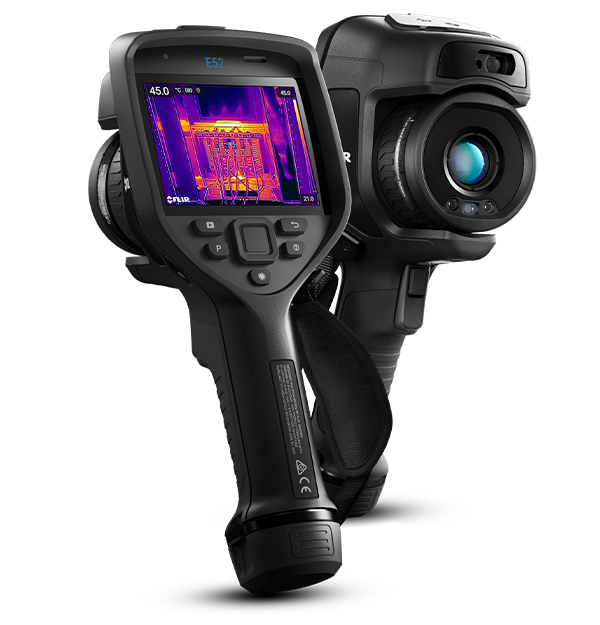

E52

高级红外热像仪

Flir E52 是 Exx 系列的入门级产品，提供状态监控、电力和机械故障检测所需的红外分辨率和热灵敏度。240 × 180 像素热探测器可精确测量高达 550°C 的温度，获得专利的 Flir MSX 技术（专利号：CN201380073584.9）可帮助您拍摄出锐利鲜明的热图像，并提供额外的温度细节和分析视角。当需要对大型现场或多个地点的设备进行巡检时，您可使用热像仪中的Flir巡检功能插件运行检测路径，按照巡检路径的引导前往各个待检测设备及其检查点，自动化采集和保存热图像和温度数据；Flir Ignite 可自动将 E52 的图像从相机直接上传到云，便于轻松、安全地存储和共享。

更高的分辨率，更快的检查速度
利用 Flir 的一键式电平/跨度调节功能，可立即提高图像对比度，并凸显潜在的电气或机械问题。
E52 可测量高达 550°C 的温度，提供 3 个点测温，并且能在某个区域的实时屏幕上显示温度最大值/最小值。
板载集成 Flir 路由软件*，可将图像直接自动上传至 Flir Ignite 云库，内置用于语音注释的麦克风和报告生成功能，这些都有助于 E52 简化您的日常工作。（*可选附件软件）

规格

核心参数
红外分辨率 240 × 180 像素
热灵敏度/NETD <50 mK (30°C)
精度 ±2°C 或±读数的 2%
数码相机 500 万像素，内置 LED 拍照/视频灯
显示屏 4 英寸，带具有自动旋转功能的 640×480 像素液晶触摸屏
存储介质 可拆卸 SD 卡
成像与光学
UltraMax（超级放大）功能 否
光圈数 1.3
取景器 否
图像频率 30 Hz
探测器类型与像素间距 非制冷型微测辐射热计，17 µm
数字变焦 1-4 倍连续变焦
数码相机 500 万像素，内置 LED 拍照/视频灯
最小焦距 0.15 m
波长范围 7.5-14 µm
热灵敏度/NETD <50 mK (30°C)
画中画 可见光图像上的中心红外区域
红外分辨率 240 × 180 像素
调焦 手动
调色板 铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色
辐射红外视频录制 实时辐射视频录制（.csq）
辐射红外视频流 支持，通过 UVC
镜头识别 不适用
非辐射红外视频流 H.264 或 MPEG-4 通过 WiFi 传输；MJPEG 通过 UVC 或 WiFi 传输
测量与分析
测温范围 -20°C 至 120°C；0°C 至 550°C
测量预设 无测量，中心点，热点，冷点，3 个测温点，热点–点
点温仪 实时模式下各 3 个
精度 ±2°C 或±读数的 2%
用户界面
声音 可通过内置麦克风（有扬声器）或蓝牙为静态图像或视频添加60秒录音注释®
文本 预定义列表或触摸屏键盘
显示屏 4 英寸，带具有自动旋转功能的 640×480 像素液晶触摸屏
通讯与数据存储
METERLiNK 是
图像存储模式 红外图像、可见光图像、MSX®、画中画、图库
图像格式 标准 JPEG，包含测量数据。纯红外模式
存储介质 可拆卸 SD 卡
延时拍摄 不适用
视频输出 由 USB Type-C 型连接 显示端口
通信接口 USB 2.0，蓝牙®，WiFi，DisplayPort
电源
电池工作时间 在 25°C 的环境下和一般应用中可使用 2.5 小时以上
电池类型 可充电锂离子电池
环境与认证
存储温度范围 -40 至 70°C
安全性 EN/UL/CSA/PSE 60950-1
工作温度范围 -15 至 50°C
常规
FLIR 检测路线 相机支持
包装 带镜头的红外相机、2 节电池、充电器、硬质便携箱、系索、前镜头盖、电源、打印文档、SD 卡（8 GB）、电缆（USB 2.0 A 至 USB-C 型、USB-C 型至 HDMI、USB-C 型至 USB-C 型），许可卡：FLIR Thermal Studio Pro（3 个月订阅）+ Thermal Studio Pro 的 FLIR Route Creator 插件（3 个月订阅）
激光指示器 是

附件

  1. Remote operation button (T131171ACC)
  2. 蓝牙耳机（T197771ACC）
  1. FLIR Route Creator
  2. Thermal Studio Suite 套件
  3. Ignite
  1. 三脚架（T911997）
  1. 可选双串流 (T850111)
  2. 无无线电 (T300030)
  3. High Temperature Option (T199599)
  1. USB Type-C至USB Type-C线（T911705ACC）
  2. 电缆，USB 2.0 Type A 转 Type C，1.0 m，黑色 (T911940ACC)
  3. HDMI 2-Port Video Splitter (T911998)
  4. USB 2.0 A至USB Type-C线缆（T911631ACC）
  1. 安装套件（T300369）
  1. USB Type-C至HDMI和PD适配器（T911845ACC）
  2. 车载适配器（T911706ACC）
  3. 适用于 iXX、Exx 及 VS290 系列热像仪的电池 (T301002ACC)
  4. USB 2.0 A至USB Type-C，带电源（T911846ACC）
  5. 充电器（T199425ACC）
  6. 电源，15 W/3 A（T911630ACC）
  7. 电池充电器电源 (T911633ACC)
  1. 镜头收纳盒 (T300437ACC)
  2. 热像仪装运箱(T199346ACC)
  3. 适用于 FLIR E 系列的便携包 (T911689ACC)
  4. Exx系列专用配件盒II（T199557ACC）
