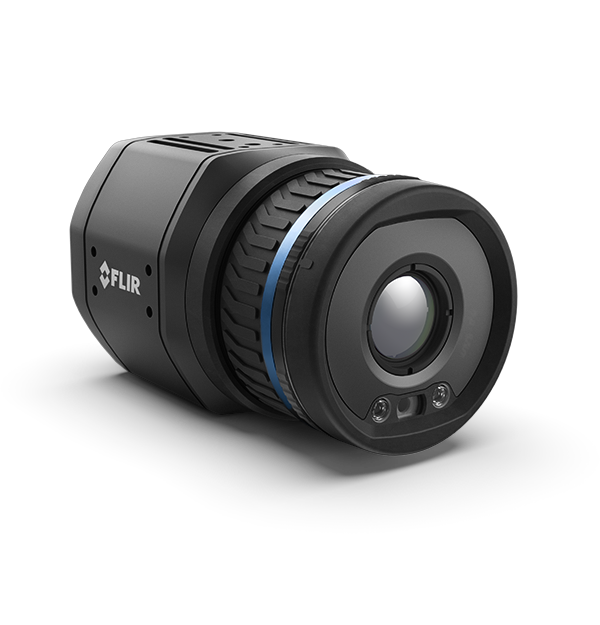

FLIR A700-EST
固定式热像仪FLIR EST™红外筛查解决方案
FLIR A700-EST是一款非接触式筛查工具，可作为抵御潜在健康风险的第一道防线。FLIR EST™热像仪筛查解决方案会检测热辐射并将其可视化，以快速识别体表温度偏高的人。640 × 480像素的红外探测器提供这个系列的固定安装式FLIR EST热像仪中最高的分辨率。兼容用于数据传输的Modbus TCP、MQTT、RESTful API，以及用于视频的RTSP等行业标准协议，使它能够方便地与第三方工具集成。 借助FLIR热像仪内置的Screen-EST™筛查模式以及兼容的FLIR Screen-EST™ 桌面软件，A700-EST可以单独部署为一个独立的筛查点，或部署多个组成网络。
通过高效的体表温度筛查实现安全复工
通过基于XML或JSON的RESTful API轻松集成到web服务中；而ONVIF合规性提供标准的安全VMS和NVR解决方案。
通过自动环境温度漂移补偿实现卓越的筛查准确性；在有需要的情况下提供外部黑体补偿支持。
FLIR热像仪筛查——EST模式下不会保存图像或个人信息，在筛查过程中可以保持社交距离。
规格
| Highlighted | |
|---|---|
| 数字输入/输出连接器类型 | M12 12针 A-coded，阳接头（和外部电源共用） |
| 数字输入 | 2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输出用途 | 作为报警功能，输出到外部设备(如触发筛查报警时)；故障（NC） |
| 数字输出 | 3x 光隔离，0–48 V DC，最大350 mA；固态光继电器；1x 专用作故障输出（NC） |
| 编码 | |
| 以太网接口 | 有线，Wi-Fi |
| WiFi | 是RP-SMA，阴头连接器 |
| 电磁兼容性（EMC） | ETSI EN 301 489-1（无线电）、ETSI EN 301 489-17（无线电）、EN 61000-4-8（磁场）、FCC 47 CFR第15部分B类（抗辐射，美国）、ISO 13766-1（EMC - 土方和建筑施工机械）、EN ISO 14982（EMC - 农林机械） |
| 测量频率 | Up to 10 Hz |
| 图像频率 | 30 Hz |
| 镜头 | 42° |
| 报警功能 | 任意选定测量功能、数字输入、热像仪内部温度 |
| 报警输出 | 数字输出、邮件（SMTP）（推送）、EtherNet/IP（采集）、文件传输（FTP）（推送）、Modbus TCP主机写入（推送）、Modbus TCP从机（采集）、MQTT（推送）、通过RESTful API查询（采集）、存储图像或视频 |
| 通讯与数据存储 | |
|---|---|
| WiFi | 是RP-SMA，阴头连接器 |
| 以太网 | 用于控制、测量结果、图像和电源 |
| 以太网协议 | EtherNet/IP, IEEE 1588, Modbus TCP主机, Modbus TCP从机, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (服务器), FTP (客户端), SMTP, DHCP, MDNS (Bonjour), uPnP |
| 以太网接口 | 有线，Wi-Fi |
| 以太网标准 | IEEE 802.3 |
| 以太网电源 | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| 以太网类型 | 1000 Mbps |
| 以太网连接器类型 | M12 X-coded 8针式阴头；RP-SMA阴头 |
| 以太网通信 | 基于TCP/IP套接字，FLIR专有 |
| 单播 | 支持 |
| 图像存储 | 多达100张FLIR辐射测量JPEG；根据报警、调度或用户交互存储（热像仪网络） |
| 数字输入 | 2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 12针 A-coded，阳接头（和外部电源共用） |
| 数字输入用途 | NUC、禁用NUC、报警、更新筛查参考样本 |
| 数字输出 | 3x 光隔离，0–48 V DC，最大350 mA；固态光继电器；1x 专用作故障输出（NC） |
| 数字输出用途 | 作为报警功能，输出到外部设备(如触发筛查报警时)；故障（NC） |
| 组播 | 支持 |
| 视频存储 | 多达10个H.264视频根据报警存储；报警前5秒或报警后5秒 |
| 成像与光学 | |
|---|---|
| FLIR Screen-EST 模式 | Yes |
| 叠加 | 带/不带 |
| 可见光相机 | 配有 |
| 图像源 | Visual / IR / MSX |
| 图像频率 | 30 Hz |
| 多视频流 | 支持 |
| 对比增强 | FSX/直方图均衡化（仅红外） |
| 探测器类型与像素间距 | 非制冷型红外探测器，12 µm |
| 波长范围 | 7.5–14 µm |
| 热像仪光圈数 | 1.1 |
| 热灵敏度_NETD [典型] | <30 mK @ 30°C (86°F) |
| 焦距 | 10 mm |
| 空间分辨率（IFOV） | 1.20 mrad/像素 |
| 红外分辨率 | 640×480 |
| 视场角（FOV） | 42°× 32° |
| 视频流 | RTSP协议 |
| 视频流分辨率 | RTSP视频流（源0） - 640×480像素；RTSP视频流(源1) - 1280×960；辐射视频流：640x480像素 |
| 读出 | 测量结果: 以太网/IP（采集）；Modbus TCP主机（推送）；Modbus TCP从机（采集）；MQTT（推送）；通过REST API查询（采集）；测量结果和静态图像（辐射测量JPEG，640×480可见光图像，1280×960可见光图像）；仅读取；网页界面 |
| 调焦 | 单次对比，电动，和手动 |
| 辐射红外视频流 | RTSP协议 |
| 镜头 | 42° |
| 镜头识别 | 自动 |
| 测量与分析 | |
|---|---|
| Screen-EST 模式下的精度 [漂移] | ±0.3°C (±0.5°F) |
| 反射表观温度校正 | 基于反射温度输入值 |
| 发射率校正 | 0.01到1.0不等 |
| 外部光学镜头与视窗校正 | 基于光学组件/视窗投射和温度的输入值 |
| 大气传递校正 | 基于距离、大气温度及相对湿度的输入值 |
| 报警功能 | 任意选定测量功能、数字输入、热像仪内部温度 |
| 报警输出 | 数字输出、邮件（SMTP）（推送）、EtherNet/IP（采集）、文件传输（FTP）（推送）、Modbus TCP主机写入（推送）、Modbus TCP从机（采集）、MQTT（推送）、通过RESTful API查询（采集）、存储图像或视频 |
| 测温范围 | 15℃至45℃；热像仪提供-20℃到120℃的对比度，但不提供温度信息 |
| 测量校正 | 全局对象参数，视分析功能而定的局部参数，外部黑体校正 |
| 测量预设 | 支持 |
| 自动热点与冷点检测 | 输入框内显示最大/最小温度值和位置 |
| 常规 | |
|---|---|
| 包装 | 带镜头的红外热像仪、以太网电缆M12至RJ45F(0.3米)、打印文件、包括web界面的登录 |
| 外壳材料 | 铝 |
| 尺寸（长×宽×高） | 123×77×77 mm |
| 底座安装 | 4×M4（4个侧面） |
| 重量 | 0.82 kg（仅热像仪） |
| 环境与认证 | |
|---|---|
| 三脚架安装 | UNC ¼″-20（2个侧面） |
| 保修 | http://www.flir.com/warranty/ |
| 封装 | IEC 60529，IP 54，IP66（带配件） |
| 工作温度范围 | -20℃至50℃；40℃以上温度需要散热板 |
| 抗振动 | IEC 60068-2-6，10–58 Hz下0.15 mm，58–500 Hz下2 g，正弦曲线；IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27，25 g |
| 无线电频谱 | FCC 47 CFR第15部分C类（2.4 GHz频段，美国）、FCC 47 CFR第15部分E类（5 GHz频段，美国）、RSS-247（2.4 GHz和5 GHz频段，加拿大）、ETSI EN 300 328 V2.1.1（2.4 GHz频段，欧盟）、ETSI EN 301 893 V2.1.1（5 GHz频段，欧盟） |
| 测量频率 | Up to 10 Hz |
| 湿度（工作及存放） | IEC 60068-2-30/24小时，95%相对湿度，25℃–40℃/2次循环 |
| 电磁兼容性（EMC） | ETSI EN 301 489-1（无线电）、ETSI EN 301 489-17（无线电）、EN 61000-4-8（磁场）、FCC 47 CFR第15部分B类（抗辐射，美国）、ISO 13766-1（EMC - 土方和建筑施工机械）、EN ISO 14982（EMC - 农林机械） |
| 调用响应 | sftp (image), SMTP (image and/or measurement data/result) |
| 镜头传输校正 | Automatic, based on signals from internal sensors |
| 电源 | |
|---|---|
| 功耗 | 24 V DC下7.5 W（标准值）、48 V DC下7.8 W（标准值）、48 V PoE下8.1 W（标准值） |
| 外接电源管理 | 最大24/48 V DC 8 W |
| 外部电压 | Allowed range 18–56 V DC |
| 电源连接 | M12 12针 A-coded，阳接头（与数字输入/输出共用） |
| 用户界面 | |
|---|---|
| 网络接口 | 支持 |
