Discontinued

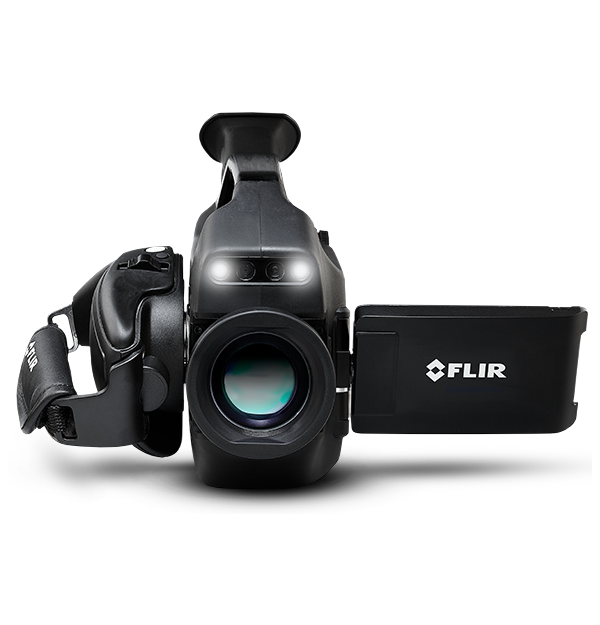

FLIR GFx320

本质安全型光学气体热像仪

FLIR GFx320 体现了天然气井场、海上平台、液化天然气站等场所的散逸烃泄漏可视化方面的技术突破。该产品已被批准用于危险场所，使测量人员能够在保证安全的情况下放心地工作。FLIR 在设计 GFx320 时充分考虑了用户的需求，采用铰接式 LCD 屏幕等符合人体工学的设计，帮助您避免在整天的测量工作中感到疲劳。

“检测”甲烷泄漏的安全方式
FLIR GFx320经独立认证为“本质安全型防爆红外热像仪”，能快速进行泄漏探测，同时维持危险场所内的安全性。
FLIR GFx320能够以符合美国环保局的OOOOa甲烷法规要求的灵敏度可视化细微的烃气泄漏。
从操作人员的舒适度出发，采用人体工学设计，使用户能够在操作中保持三点接触。

规格

Highlighted
红外分辨率 320×240像素
探测器像素间距 30µm
热灵敏度（NETD） 30°C时＜10 mK
精度 ±1°C（温度介于0-100°C之间）或者读数的±2%（温度＞100°C）
波长范围 3.2 – 3.4 µm
符合危险场所认证 ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Div 2 CSA 22.2 No. 213, Class I Div 2
成像与光学
传感器制冷 斯特林微制冷器（FLIR MC-3）
内置显示屏 800×480像素宽屏液晶显示器，800×480像素可旋转OLED取景器
动态范围 14位
取景器 Yes
可见光图像 3.2 MP，从集成的可见光相机 可自动与对应的非辐射红外视频相关联
可见光视频 以MPEG4格式（每个片段最长25分钟）记录至存储卡
图像分析 10个点测温，5个输入框（包括最大值/最小值/平均值），线温分布图，温差，发射率与测量校正
图像模式 红外图像，可见光图像，高灵敏度模式（HSM）
帧频[全窗口] 60 Hz
总像素 76,800
探测器像素间距 30µm
探测器类型 FLIR锑化铟（InSb）探测器
数字变焦 1–8倍连续数字变焦
最小焦距 0.5 m
波长范围 3.2 – 3.4 µm
热像仪光圈数 f/1.5
热灵敏度（NETD） 30°C时＜10 mK
焦距 38 mm
红外分辨率 320×240像素
自动图像调节 连续/手动，线性，直方图
视场角（FOV） 14.5°×10.8°
调焦 手动
调色板 铁红色、灰色、彩虹色、极光色，熔岩色，高对比彩虹色
辐射红外视频 15 Hz下直接记录至存储卡
非辐射红外视频 以MPEG4格式（每个片段最长60分钟）记录至存储卡
测量与分析
标准测温范围 -20°C至350°C
精度 ±1°C（温度介于0-100°C之间）或者读数的±2%（温度＞100°C）
电源
外接电源管理 交流适配器90-260VAC，50/60Hz或12 VDC车载供电
电池类型 可充电锂离子电池
环境与认证
存储温度范围 -30°C至60°C
安装 标准，1/4"-20
封装 IP 54（IEC 60529）
工作温度范围 -20°C至50°C
抗撞击和抗振动 25 g（IEC 60068-2-27）/2 g（IEC 60068-2-6）
环境温度范围 -20°C至40°C（爆炸性环境认证范围）
符合危险场所认证 ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Div 2 CSA 22.2 No. 213, Class I Div 2

Accessories

  1. 镜头盖（T129739ACC）
  2. TX20螺丝刀（T911309ACC）
  3. SD存储卡8 GB（T911650ACC）
  1. Extended Warranty for GF3xx(pt)-Series and GFx320
  1. 颈部挂绳（T129729ACC）
  2. 手带（T129728ACC）
  3. 镜头盖挂绳（T129867ACC）
  1. USB线，USB-A至USB Mini-B（1910423）
  2. HDMI-DVI线，1.5m长（T910816ACC）
  3. HDMI-HDMI线，1.5m长（T910815ACC）
  1. 电源（T910814）
  2. 电池（T199183ACC）
  3. 充电器，随附带多种插头的电源（T197692）
  4. 点烟器适配器套件，12 VDC（T198509）
  1. 相机包和背带 (T911881ACC)
  2. 硬质便携箱（T199466ACC）
