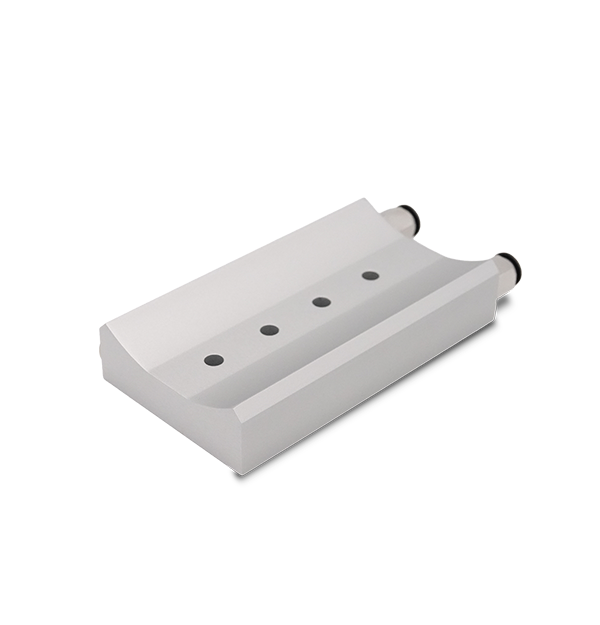

Axxx 系列冷却块
IP67 级冷却块
适用于有限热暴露环境的紧凑型冷却。冷却块可与空气和液体冷却介质一起使用。冷却块为标准安装附件提供一套新的安装孔。
一个外壳上最多可安装四个冷却块。(T912377)
系统化工程设计
所有配件均经过协同设计与验证
冷却夹套与冷却块
外壳、安装件、温控装置及可维护的前盖均出自同一来源——专为 Flir A 系列热像仪开发。
| 热成像窗口 | 安装组件 |
| 采用硫系玻璃和锗红外窗口，外侧经类金刚石碳 (DLC) 镀层硬化处理，内侧镀增透膜，确保保持出色的成像性能，而不是以牺牲性能为代价。 | L 型支架、U 型支架以及单铰链或双铰链可将热像仪精准布置在工艺所需的位置。 |
| 冷却夹套与冷却块 | 遮阳罩 |
| 可堆叠的风冷夹套与冷却块可随着环境温度升高，逐步拓展运行能力。 | 专为户外安装设计的防护罩可降低太阳辐射负荷和恶劣天气影响。 |
| 可维护的前盖 | 热界面材料 |
| 前镜头筒或圆盘可旋下拆卸，便于您在货架常备备件、现场快速更换，并使总拥有成本保持较低水平。 | 热像仪、外壳和散热组件之间的热界面材料可确保热量按设计要求从系统中散发出去。 |
规格
| 成像与光学 | |
|---|---|
| 兼容相机 | Axxx IP67 外壳 T912366 |
| 长度 | 140 mm |
| 环境与认证 | |
|---|---|
| 安装 | 接头：G 1/8、8 mm 快插接头 + G 1/8 黄铜消音器 接头安装尺寸：G 1/8，入口和出口 |
| 封装 | IP67 |
| 常规 | |
|---|---|
| 尺寸[长×宽×高] | 140 ×53×23 mm |
| 底座安装 | 4x M6，孔间距 25 mm，深度 10 mm，在原装安装位置基础上偏移 |
| 材料 | 铝 6000 系列 II 型，天然阳极氧化 |
| 重量 | 0.45 kg |
附件
资源和支持
Datasheet
FLIR T912376 和 T912377 冷却块数据表
