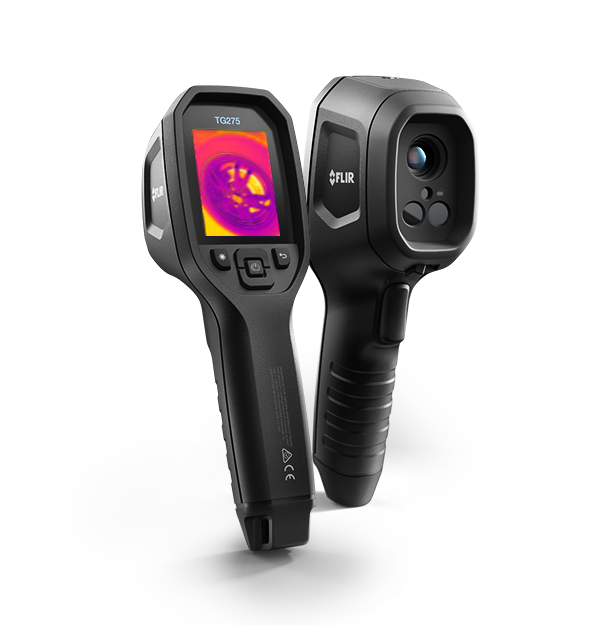

Flir TG275
汽车诊断专用红外热像仪
This product is discontinued.
We recommend the TG298 as a great replacement.
Need support with the Flir TG275? Check out our support resources below.
FLIR TG275专为希望加速诊断过程和避免问题未被检测的汽车养护和维修技术员设计。该诊断工具采用IGM（红外成像引导测量）技术，将非接触式温度测量和红外成像相结合，有助于您排除维修故障，发现潜在故障并记录能使客户确认问题已修复从而打消疑虑的图像。这款经济实惠的热像仪非常适合诊断继电器和开关、电池的寄生漏极、传动系组件、暖通空调系统（排气道）等的问题。
规格
| 核心参数 | |
|---|---|
| 红外分辨率 | 160 × 120 像素 |
| 热灵敏度/NETD | <70 mK |
| 精度 | 50°C 至 100°C（122°F 至 212°F）温度范围内：±1.5°C (2.7°F)；−25°C 至 50°C（-13°F 至 122°F）和 100°C 至 1030°C（212°F 至 1022°F）温度范围内：最高 ±3°C (±5.4°F) |
| 视场角（FOV） | 57° × 44° |
| 图像模式 | * MSX®（多光谱动态成像）* 可视温度读数 |
| 显示屏 | 320×240 像素，2.4 英寸彩色液晶显示屏 |
| 存储介质 | eMMC 4 GB |
| 成像与光学 | |
|---|---|
| 内置数码相机 | 是 |
| 图像模式 | * MSX®（多光谱动态成像）* 可视温度读数 |
| 图像频率 | 8.7 Hz |
| 图库 | 支持 |
| 探测器像素间距 | 12 µm |
| 探测器类型 | 焦平面阵列 (FPA)，非制冷型微测辐射热计 |
| 数字图像增强 | 是 |
| 最小测量距离 | 0.26 米 |
| 最小焦距 | 0.3 米 |
| 波长范围 | 7.5–14 µm |
| 激光 | 1 类激光指示温度测量区域；按钮激活 |
| 热灵敏度/NETD | <70 mK |
| 红外分辨率 | 160 × 120 像素 |
| 自动图像调节 | 是 |
| 视场角（FOV） | 57° × 44° |
| 调焦 | 免调焦 |
| 调色板 | Iron、Rainbow、White hot、Black hot、Arctic、Lava |
| 测量与分析 | |
|---|---|
| 中心点 | 是 |
| 发射率校正 | 是：4 个预设级别，自定义调节范围为 0.1–0.99 |
| 测温范围 | -25°C 至 1080°C |
| 点温仪 | 中心点开/关 |
| 热像仪尺寸（长×宽×高） | 210 mm × 64 mm × 81 mm（8.3 英寸 × 2.5 英寸 × 3.2 英寸） |
| 热像仪重量（含电池） | 0.394 千克 |
| 精度 | 50°C 至 100°C（122°F 至 212°F）温度范围内：±1.5°C (2.7°F)；−25°C 至 50°C（-13°F 至 122°F）和 100°C 至 1030°C（212°F 至 1022°F）温度范围内：最高 ±3°C (±5.4°F) |
| 设置命令 | ・可本地化设置单位、语言、日期及时间格式・屏幕亮度分为高、中、低三档・图片浏览与图片删除功能 |
| 用户界面 | |
|---|---|
| 显示屏 | 320×240 像素，2.4 英寸彩色液晶显示屏 |
| 语言 | 捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文、土耳其语 |
| 通讯与数据存储 | |
|---|---|
| USB | USB Type-C：数据传输/电源 |
| USB-标准 | USB 2.0 高速接口 |
| 内存扩展 | 不适用 |
| 内存类型 | 内置 |
| 图像保存格式 | JPEG |
| 图像存储容量 | 4 GB 存储空间，可存储多达 50,000 张图片 |
| 存储介质 | eMMC 4 GB |
| 接口 | USB 2.0，蓝牙 |
| 电源 | |
|---|---|
| 充电时间 | 4 小时充至电量的 90%，6 小时充满电 |
| 充电温度 | 0°C 至 45°C |
| 充电系统 | 直充 |
| 电池充电寿命 | 最少30天 |
| 电池工作时间 | 可连续扫描 5 小时，开启激光时 4.5 小时 |
| 电池电压 | 3.7 V |
| 电池类型 | 可充电锂离子电池 |
| 电源管理 | 可调节；关闭，5 分钟、15 分钟、30 分钟 |
| 环境与认证 | |
|---|---|
| 三脚架安装 | 手柄底部上方 1/4 英寸 -20 英寸 |
| 保修 | FLIR 2-10 保修 |
| 存储温度范围 | -30°C 至 55°C |
| 安全性 | CE/CB/EN61010/UL |
| 封装 | IP 54 (IEC60529) |
| 工作温度范围 | •开启手电筒模式：‑10°C～90°C 环境下最长可持续工作 10 分钟；‑10°C～115°C 环境下最长可持续工作 2 分钟 |
| 抗振动 | 2 克 (IEC 60068-2-6) |
| 抗撞击 | 25 克 (IEC 60068-2-27) |
| 抗跌落试验 | 设计耐受 2 米抗坠落测试 |
| 无线电频谱 | • 欧洲电信标准协会 EN 300 328 • 美国联邦通信委员会第 15 部分 第 15.249 条 • 加拿大工业部 RSS-247 第 2 版 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| 湿度（工作及存放） | 0-90% RH (0-37°C)、0-65% RH (37-45°C)、0-45% RH (45-55°C) |
| 电磁兼容性（EMC） | •EN 61000-6-3 •EN 61000-6-2•美国联邦通信委员会《联邦法规》第第 47 篇 15 部分 B 类 |
| 常规 | |
|---|---|
| 配有 | TG275、纸质版说明书、腕挂绳、USB‑A 转 USB‑C 数据线、收纳包 |
| 重量[含电池] | 0.394 千克 |
