Discontinued

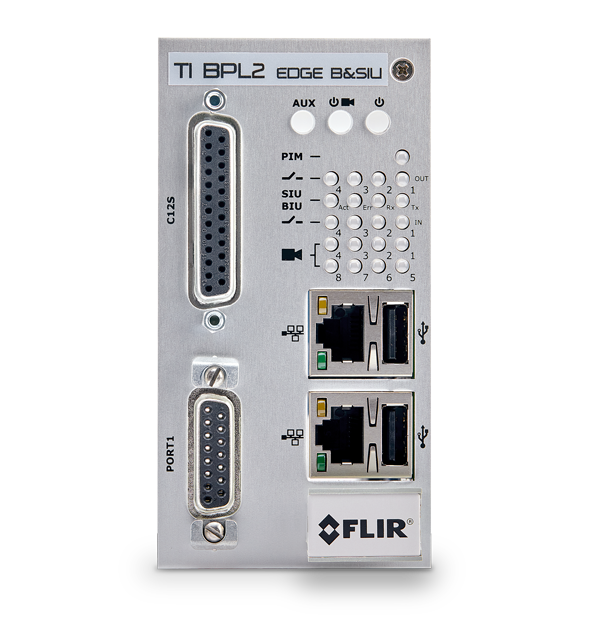

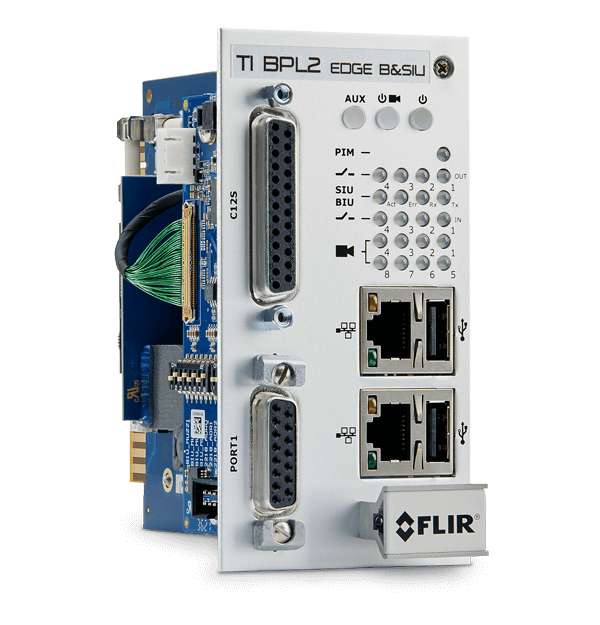

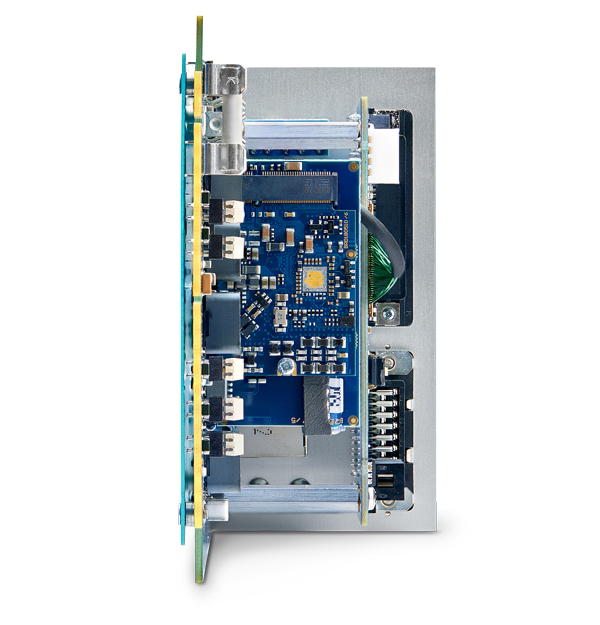

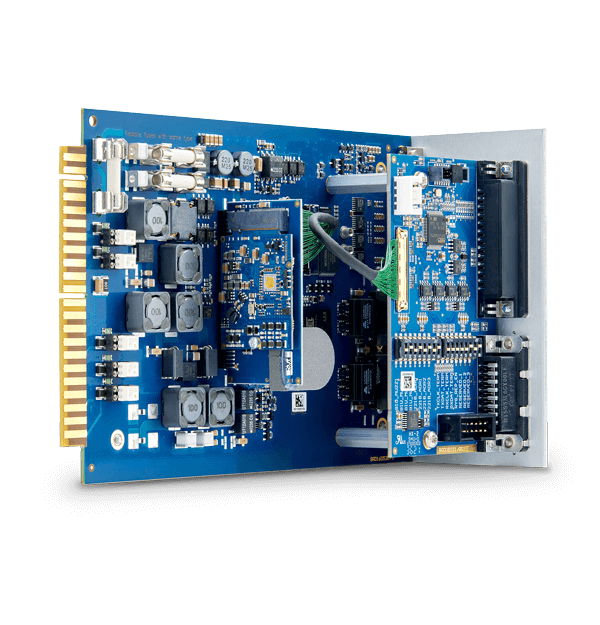

TI BPL2 EDGE B 和 SIU 接口
第二代电力线宽带 Edge 接口
• 可将 BPL2 传感器和/或电力线传感器的区域输出连接到控制器，为 BPL2 传感器和/或 PL 传感器提供电源和通信
•可将 PC 连接到 BPL2 传感器和/或 PL 传感器，以进行系统配置和查看
•相机的最大数量：四个 BPL2 或 PL 传感器
• 兼容的 BPL2 传感器：ThermiCam2、TrafiCam X-Stream2、TrafiSense 2
• 兼容的 PL 传感器：TrafiOne
• 建议最多四个 BPL2/PL 传感器
规格
| 通讯 | |
|---|---|
| 以太网 | 2 个 RJ45 以太网连接器（10/100 Mb/ 自动切换） |
| 输入 | 正面 C12S 连接器，用于将 SIU 连接至 ATC 控制器 4 个光耦干触点（经由 EDGE 连接器（背面，针脚 F/H、W/X、S/T、Y/Z）） Imax = 50 mA，Umax = 48 V DC 可设置为事件发生时闭合或事件发生时断开（在软件中设置） 4 个输出 LED（正面，绿色） 检测输出 1 至 4 和公共端检测输出 1 至 4 4 个输入触点（经由 EDGE 连接器（背面，针脚 1、2、3、10）） 4 个输入 LED（正面、 绿色） 注：最多可通过五个 4 I/O USB 单元，添加多达 20 个额外的检测输出 |
| 输出 | 检测输出： 64 个输出状态，经由 Port-1 连接器（正面，SDLC）至 TS-2/ATC 控制器 错误输出： 1 个光学隔离开关组件，经由 EDGE 连接器（背面，引脚 J/K）- Imax = 50 mA，Umax = 48 V DC 事件发生时断开（硬件输出） 8 个 BPL2 传感器状态 LED（正面，绿/红双色） 错误输出和公共端错误输出 错误输出功能： 错误输出激活 = TI BPL2 EDGE B 和 SIU 错误，或电源断电，或 错误输出激活 = 4 个 I/O USB 出现错误（指定输出）（例如无通信），或 错误输出激活 = 相应的 BPL2 传感器错误（例如无通信） |
| 连接器 | 电缆 BPL2 传感器 – 接口： 3 根用线夹（背面）安装的导线： 2 根直流电源和通信线：电力线宽带 (BPL) 和 1 根功能性接地线 接口安装： 可使用 EDGE 机架安装 |
| 电气 | |
|---|---|
| 电源 | 电源输入： 12 V DC 至 60 V DC，经由 EDGE 连接器（背面，针脚 A/B，极性敏感）、电源按钮和 LED（正面，绿/红双色）；通过 EDGE 连接器（背面，针脚 D/E）为 BPL2 传感器单独提供 24 V DC 至 48 V DC 电压；注：在采用多个 BPL2 传感器和/或电缆距离较长时，建议在针脚 D/E 上施加 48 V DC 电压 电源输出： Idem 电源输入，经由 EDGE 连接器（背面，针脚 P/R，极性不敏感） 注：在接口一级添加与 BPL2 传感器的 BPL2 通信） 功耗： 仅接口：典型 ≤5 W（启动时峰值为 6 W） 最大，与外设的接口：24 V DC 下为 <100 W 电流消耗： 仅接口：典型 ≤24 V DC 下为 210 mA 最大，与外设的接口：24 V DC 下为 <4 A |
| 环境 | |
|---|---|
| 工作温度范围 | NEMA II 技术参数：-34°C 至 74°C |
| 抗撞击和抗振动 | 联邦通信委员会 (FCC)：FCC 第 15 部分 B 级 抗冲击和抗振动 NEMA II 技术参数 |
| 机械 | |
|---|---|
| 尺寸 | 高 × 宽 × 深：115 mm × 59 mm × 191 mm；标准 US EDGE 机架高度和深度；宽度 = 双槽 |
| 重量 | 450 g |
