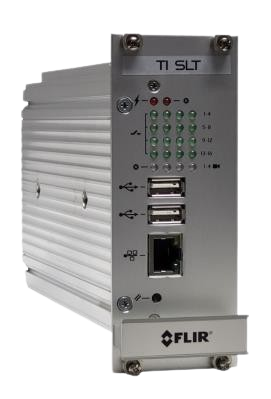

TI SLT 接口

TrafiCam 3 and TrafiOne BPL Interface

TI SLT BPL 接口可将 TrafiCam 3 和 TrafiOne 传感器的区域输出连接至控制器。TI SLT 同时为传感器提供电源与通信支持。还可将 PC 与已连接的传感器相连,用于系统配置与监控查看。

规格

系统概览
Maximum Sensors 标准支持 1 – 8 个传感器
最多支持 8 个传感器
最多支持的热像仪数目 标准支持 1 – 8 个传感器
最多支持 8 个传感器
错误输出 4 个光耦常开干触点(经由背面的端子连接器接入)
Imax = 50 m A,Umax = 48 V DC
正面 1 个接口错误 LED,4 个传感器状态 LED
通讯
RJ11连接器 1 个 RJ45 以太网连接器
输出 16 个光耦常闭干触点(经由背面的端子连接器接入)
Imax = 50m A,Umax = 48 V DC
可配置为“事件发生时关闭”或“事件发生时打开”*通过 16 路输出 LED(绿色,正面)提供检测输出状态信息
连接器 通过背面的 4 个端子连接器
电气
功耗 24 V DC 下 ≤130 mA
电流消耗 24 V DC 下 ≤130 mA
输入电压 12 – 42 V 交流 12 – 48 V 直流
环境
温度范围 -40°C 至 74°C
电磁兼容性(EMC) EMC 2014/30/EU、LVD 2014/35/EU、
RoHS 2011/65/EU
机械
基座 接口盒,可装进欧式机架内,或卡扣在 DIN 导轨上
尺寸 (高 × 宽 × 深)12.84 × 5.05 × 18.00 cm
重量 750 g
