FLIR A6700 MWIR
Caméra MWIR InSb de niveau scientifique
Product Variations
Conçues pour les inspections électroniques, la thermographie médicale, la surveillance en fabrication et les essais non destructifs, les FLIR A6700 MWIR sont parfaites pour les événements thermiques à grande vitesse et les cibles à déplacement rapide. Les temps d'exposition de courte durée permettent aux utilisateurs de figer les mouvements et d'obtenir des mesures thermiques précises. En fait, les images produites par la caméra peuvent être fenêtrées pour augmenter la fréquence d'acquisition à 480 images par seconde et analyser avec précision les événements thermiques à grande vitesse, afin de ne manquer aucune donnée essentielle durant les essais.
Des solutions abordables et flexibles pour les analyses thermiques en temps réel
La FLIR A6700 fonctionne sur la plage 3,0-5,0 µm (option large bande 1,0-5,0 µm) et produit des images finement détaillées de 327 680 pixels.
Le mode instantané vous permet de capter chaque pixel d'une scène simultanément, ce qui est crucial pour mesurer la température des objets en mouvement rapide.
Les interfaces Gigabit Ethernet et vidéo analogique sont actives simultanément, mais commandées indépendamment l'une l'autre. L'utilisateur bénéficie ainsi d'une plus grande souplesse pour l'enregistrement et l'affichage.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 640 x 512 |
| Taille des pixels [Carré] | 15 µm |
| Gamme spectrale | A6700 MWIR, A6702 MWIR : 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR : 3,0 – 5,0 µm |
| Type de détecteur | FLIR Antimonure d’indium (InSb) |
| Ouverture f de la caméra | A6700 MWIR, A6701 MWIR : f/2.5 A6702 MWIR, A6703 MWIR : f/4.0 |
| Plage dynamique | 14 bits |
| Fréquence d’images [plein écran] | Programmable ; 0,0015 Hz à 60 Hz |
| Temps d’intégration | 480 ns à ~plein écran |
| Plage de température standard [avec optiques correspondant à la bande] | A6700 MWIR : -20 °C à 300 °C (-4 °F à 572 °F) A6701 MWIR, A6703 MWIR : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C (50 °F) pour les microscopes A6702 MWIR : -20 °C à 350 °C, (-4 °F à 662 °F) |
| Plage de température en option [avec optiques correspondant à la bande] | 45 °C à 600 °C/113 °F à 1 112 °F (ND1) ; 250 °C à 2 000 °C/482 °F à 3 632 °F (ND2) ; 500 °C à 3 000 °C/932 °F à 5 432 °F (ND3) |
| Porte-filtre [chaud] | Support d’objectif pour filtres standard de 1 pouce de diamètre |
| Mise au point | Manuel |

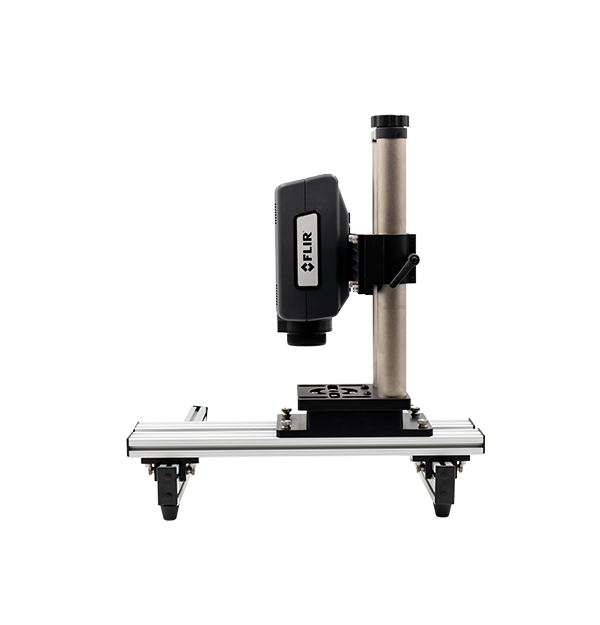

| Contenu de la livraison | Contenu de la boîte pour les kits : • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Étalonnage thermographique • MWIR 3-5 μm pour -20 °C à +350 °C (CAL35-STD) • Research Studio - Édition professionnelle - Licence de 1 an (activation en ligne) (4232535) Support de caméra de base ouvert • haute résistance (4257132) Et l’un des éléments suivants : objectif macro • 50 mm 3,0-5,0 μm, f/2,5 (baïonnette manuelle FPO) (T300585) ou • 1 x microscope, 3,0-5,0 μm, f/2,5,0,05 μm, (4214995f/2 •,50,50 μm (4215423, |
| Données image et optiques | |
|---|---|
| Efficacité opérationnelle | ≥99,8 % (≥99,95 % typique) |
| Flux de données radiométriques | Gigabit Ethernet (GigE Vision) |
| Fréquence d’images [plein écran] | Programmable ; 0,0015 Hz à 60 Hz |
| Gamme spectrale | A6700 MWIR, A6702 MWIR : 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR : 3,0 – 5,0 µm |
| Horloge de pixel | 50 mHz |
| Horodatage des images | Oui |
| Interface de l'objectif | FLIR FPO (baïonnette à 4 onglets) |
| Mise au point | Manuel |
| Modes de lecture | Intégration asynchrone en lecture ; intégration asynchrone puis lecture |
| Modes fenêtrage | Fenêtre complète, demi-fenêtre et quart de fenêtre |
| Modes vidéo | SDI : 720p@50/59,9, 1080p@25/29,9 |
| Objectifs disponibles | A6700 MWIR, A6702 MWIR : 25 mm, 50 mm, 100 mm A6701 MWIR, A6703 MWIR : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Objectifs macro/microscopes | A6700 MWIR, A6702 MWIR : Aucun microscope disponible A6701 MWIR, A6703 MWIR : 1X, 3X |
| Ouverture f de la caméra | A6700 MWIR, A6701 MWIR : f/2.5 A6702 MWIR, A6703 MWIR : f/4.0 |
| Palette | 8 bits sélectionnable |
| Plage dynamique | 14 bits |
| Porte-filtre [chaud] | Support d’objectif pour filtres standard de 1 pouce de diamètre |
| Refroidissement du capteur | Rotation du cycle fermé |
| Résolution | 640 x 512 |
| Sauvegarde des images sur la caméra | Aucun |
| Sensibilité thermique_NETD [typique] | A6700 MWIR, A6702 MWIR : ≤25 mK typique A6701 MWIR, A6703 MWIR : ≤20 mK typique |
| Superposition | Configuration fixe, peut être désactivée |
| Taille des pixels [Carré] | 15 µm |
| Temps d’intégration | 480 ns à ~plein écran |
| Type de détecteur | FLIR Antimonure d’indium (InSb) |
| Type de lecture | Instantané |
| Vidéo standard | SDI |
| Zoom vidéo standard | Automatique, variable |
| Mesure et analyse | |
|---|---|
| Compensation de dérive ambiante [avec cal. d’usine] | Oui |
| Contrôle de gain automatique | Manuel, linéaire, égalisation du plateau, DDE |
| Plage de température en option [avec optiques correspondant à la bande] | 45 °C à 600 °C/113 °F à 1 112 °F (ND1) ; 250 °C à 2 000 °C/482 °F à 3 632 °F (ND2) ; 500 °C à 3 000 °C/932 °F à 5 432 °F (ND3) |
| Plage de température standard [avec optiques correspondant à la bande] | A6700 MWIR : -20 °C à 300 °C (-4 °F à 572 °F) A6701 MWIR, A6703 MWIR : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C (50 °F) pour les microscopes A6702 MWIR : -20 °C à 350 °C, (-4 °F à 662 °F) |
| Précision | ≤Précision de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F typique) ; > 100 °C ±2 % de la lecture (±1 % typique) |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GenICam (GigE) |
| Modes de synchronisation | Sync In |
| Informations générales | |
|---|---|
| Contenu de la livraison | Contenu de la boîte pour les kits : • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Étalonnage thermographique • MWIR 3-5 μm pour -20 °C à +350 °C (CAL35-STD) • Research Studio - Édition professionnelle - Licence de 1 an (activation en ligne) (4232535) Support de caméra de base ouvert • haute résistance (4257132) Et l’un des éléments suivants : objectif macro • 50 mm 3,0-5,0 μm, f/2,5 (baïonnette manuelle FPO) (T300585) ou • 1 x microscope, 3,0-5,0 μm, f/2,5,0,05 μm, (4214995f/2 •,50,50 μm (4215423, |
| Dimensions [L x P x H] sans objectif | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3 po) |
| Poids [sans objectif] | 2,3 kg (5 livres) |
| Alimentation | |
|---|---|
| Alimentation | 24 V CC (<24 W en régime permanent) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 trous taraudés ¼de " -20", 1 trou taraudé de 3/8", 4 trous taraudés de 10 à 24" |
| Plage de températures de fonctionnement | -20 °C à 50 °C, (-4 °F à 122 °F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
