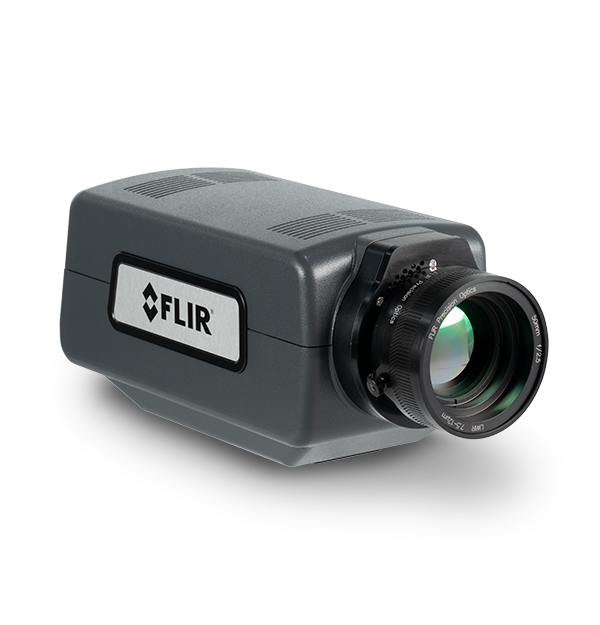

A6780 SLS
Caméra thermique infrarouge à ondes longues
Product Variations
Le système de caméra LWIR Flir A6780 SLS permet de mesurer facilement les températures des événements thermiques rapides et des cibles à grande vitesse, ce qui en fait un choix idéal pour les applications de R&D industrielles, militaires et de fabrication. Grâce à son détecteur Superlattice à couche contrainte (SLS) refroidi et à ondes longues, l’A6780 offre des vitesses d’instantané plus rapides que les autres détecteurs pour des images nettes sans flou de mouvement. Les options d’objectif à mise au point manuelle et à distance offrent la flexibilité nécessaire pour maximiser le nombre de pixels de mesure sur l’objet d’intérêt. La connectivité simple à câble unique utilisant Gigabit Ethernet fournit un contrôle complet de la caméra, ainsi que la capture de données dans le logiciel Flir Research Studio, afin que les utilisateurs puissent analyser et comprendre les données plus rapidement que jamais.
MESURER AVEC PRÉCISION LES TEMPÉRATURES DES CIBLES À MOUVEMENT RAPIDE
Offre des fréquences d’images sous-fenêtres allant jusqu’à 4 130 Hz, une suite d’options d’objectifs et une roue à filtre chaud à 3 positions intégrée pour basculer rapidement entre les plages de température standard et haute.
Contrôlez la caméra et diffusez des données en temps réel à l’aide d’un seul câble Gigabit Ethernet ; capturez les données que vous souhaitez quand vous le souhaitez grâce à des capacités avancées de déclenchement et de synchronisation.
Le flux de travail simple Connect–View–Record–Analyze de Flir Research Studio vous aide à collecter et analyser rapidement les données et à collaborer facilement avec votre équipe.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 640 x 512 |
| Taille des pixels [Carré] | 15 µm |
| Gamme spectrale | A6781 SLS : 7,5 µm (inférieur), 10-11 µm (supérieur) A6783 SLS : 7,5 µm (inférieur), 10-11 µm (supérieur) |
| Type de détecteur | Super-réseau à couches tendues |
| Ouverture f de la caméra | A6781 SLS : f/2.5 A6783 SLS : f/4.0 |
| Plage dynamique | 14 bits |
| Fréquence d’images [plein écran] | Programmable; 0,0015 Hz à 125 Hz |
| Temps d’intégration | 480 ns à ~plein écran |
| Plage de température standard [avec optiques correspondant à la bande] | -20 °C à 350 °C, (-4 °F à 662 °F) |
| Plage de température en option [avec optiques correspondant à la bande] | 250 °C à 2 000 °C/482 °F à 3 632 °F (ND1) ; 500 °C à 3 000 °C/932 °F à 5 432 °F (ND2) |
| Porte-filtre [chaud] | Roue à filtre motorisée à 3 positions (filtres de 1 pouce de diamètre) |
| Mise au point | Motorisée (compatible avec manuel) |
| Données image et optiques | |
|---|---|
| Efficacité opérationnelle | ≥98 % (≥99 % typique) |
| Flux de données radiométriques | Gigabit Ethernet (GigE Vision) |
| Fréquence d’images [plein écran] | Programmable; 0,0015 Hz à 125 Hz |
| Gamme spectrale | A6781 SLS : 7,5 µm (inférieur), 10-11 µm (supérieur) A6783 SLS : 7,5 µm (inférieur), 10-11 µm (supérieur) |
| Horloge de pixel | 50 mHz |
| Horodatage des images | Oui |
| Interface de l'objectif | FLIR FPO-M (baïonnette à 4 pattes, motorisée) |
| Mise au point | Motorisée (compatible avec manuel) |
| Modes de lecture | Intégration asynchrone pendant la lecture, intégration asynchrone puis lue |
| Modes fenêtrage | Fenêtrage flexible jusqu’à 16 × 4 (étapes de 16 colonnes, 4 rangées) |
| Modes vidéo | SDI : 720p@50/59,9, 1080p@25/29,9 |
| Objectifs disponibles | Manuel (7,5-12 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm motorisé (7,5-12 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Objectifs macro/microscopes | 1X |
| Ouverture f de la caméra | A6781 SLS : f/2.5 A6783 SLS : f/4.0 |
| Palette | 8 bits sélectionnable |
| Plage dynamique | 14 bits |
| Porte-filtre [chaud] | Roue à filtre motorisée à 3 positions (filtres de 1 pouce de diamètre) |
| Refroidissement du capteur | Rotation du cycle fermé |
| Résolution | 640 x 512 |
| Sauvegarde des images sur la caméra | Aucun |
| Sensibilité thermique_NETD [typique] | ≤40 mK (typique) |
| Superposition | Configuration fixe, peut être désactivée |
| Taille des pixels [Carré] | 15 µm |
| Temps d’intégration | 480 ns à ~plein écran |
| Type de détecteur | Super-réseau à couches tendues |
| Type de lecture | Instantané |
| Vidéo standard | SDI |
| Zoom vidéo standard | Automatique, variable |
| Mesure et analyse | |
|---|---|
| Compensation de dérive ambiante [avec cal. d’usine] | Oui |
| Contrôle de gain automatique | Manuel, linéaire, égalisation du plateau, DDE |
| Plage de température en option [avec optiques correspondant à la bande] | 250 °C à 2 000 °C/482 °F à 3 632 °F (ND1) ; 500 °C à 3 000 °C/932 °F à 5 432 °F (ND2) |
| Plage de température standard [avec optiques correspondant à la bande] | -20 °C à 350 °C, (-4 °F à 662 °F) |
| Précision | ≤Précision de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F typique) ; > 100 °C ±2 % de la lecture (±1 % typique) |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GenICam (GigE), RS-232 |
| Modes de synchronisation | Synchronisation entrante, Synchronisation sortante |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3 po) |
| Poids [sans objectif] | 2,3 kg (5 livres) |
| Alimentation | |
|---|---|
| Alimentation | 24 V CC (<24 W en régime permanent) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 trous taraudés ¼de " -20", 1 trou taraudé de 3/8", 4 trous taraudés de 10 à 24" |
| Plage de températures de fonctionnement | -20 °C à 50 °C, (-4 °F à 122 °F) |
| Zones de détection | Impulsion sinusoïdale de 40 g, ½ 11 ms/vibrations aléatoires RMS de 4,3 g, les 3 axes |
Accessoires
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
