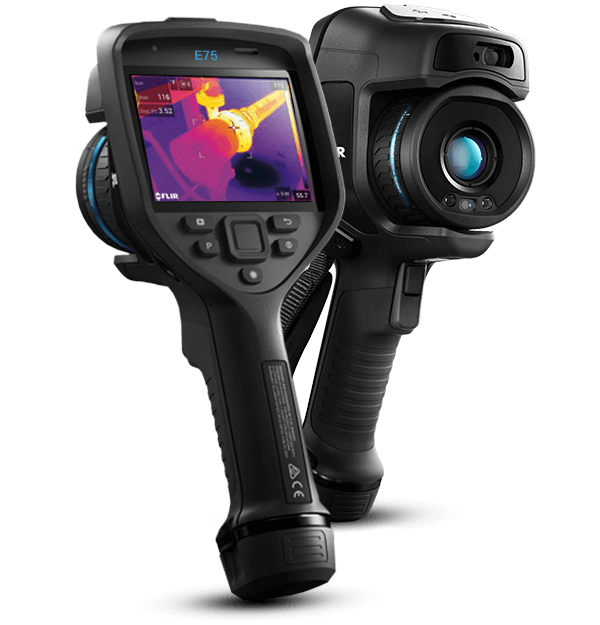

FLIR E75
Caméra thermique de pointe
La FLIR E75 dispose de la sensibilité et de la résolution nécessaires pour diagnostiquer les problèmes et détecter les défaillances cachées, y compris à distance. La résolution native de 320 x 240 offre plus de 76 000 points de mesure de la température et produit des images nettes et dynamiques, tandis que les objectifs interchangeables offrent une couverture complète des cibles proches et distantes.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 320 × 240 |
| Sensibilité thermique/NETD | < 40 mK, 24° à +30 °C |
| Précision | ±2 °C (±3,6 °F) ou ±2 % du relevé, pour une température ambiante de 15 °C à 35 °C (59 °F à 95 °F) et une température de l'objet supérieure à 0 °C (32 °F) |
| Champ de vision (CdV) | 24° x 18° (objectif de 17 mm) |
| Caméra numérique | 5 MP, FOV de 53º x 41º |
| Modes d’imagerie | Infrarouge, visuel, MSX®, incrustation d’image |
| Écran | Écran tactile PCAP de 4" à affichage 640 x 480 optiquement lié et luminosité de surface de 400 cd/m2 |
| Dispositif de stockage | Carte SD amovible (8 Go) |
| Données image et optiques | |
|---|---|
| Annotation graphique | Sur l'écran tactile |
| Caméra numérique | 5 MP, FOV de 53º x 41º |
| Champ de vision (CdV) | 24° x 18° (objectif de 17 mm) |
| Couleur | Noire |
| Diffusion de vidéos IR non radiométriques | H.264 ou MPEG-4 via wifi MJPEG via UVC ou wifi |
| Diffusion de vidéos IR radiométriques | Oui, via UVC ou Wifi |
| Distance minimale de mise au point | 0,15 m (0,49 pieds), 24° |
| Distance minimale de mise au point avec MSX | 0,5 m (1,64 pieds), 24° |
| Enregistrement de vidéos IR radiométriques | Enregistrement radiométrique en temps réel (.csq) |
| Flux de vidéos visuelles | Oui |
| Fréquence d'image | 30 Hz |
| Galerie | Oui |
| Gamme spectrale | 7,5–14,0 µm |
| Identification de l'objectif | Automatique |
| Image infrarouge | Oui |
| Incrustation d’image | Redimensionnable et mobile |
| Laser | Classe 2, 0,05–40 m (1,6–131 pi) ±1 % de la distance mesurée |
| Longueur focale | 17 mm (0,67 po), 24° |
| Mise au point | Continue, sur image unique avec appareil de mesure à distance par laser (LDM), avec contraste pour image unique, manuelle |
| Mise à jour logicielle pour caméra | Utilisation d’un câble USB ou d’une carte SD |
| Mode FLIR Screen-EST | Yes |
| Modes d’imagerie | Infrarouge, visuel, MSX®, incrustation d’image |
| MSX | Intègre des détails visuels sur une image thermique haute résolution |
| Ouverture f | 1,3, 24° |
| Palettes de couleurs | Fer, gris, arc-en-ciel, arctique, lave, arc-en-ciel HC |
| Résolution | 640 × 480 pixels (VGA) |
| Résolution IR | 320 × 240 |
| Résolution spatiale (CdV instantané) | 1,31 mrad/pixel, 24° |
| Sensibilité thermique/NETD | < 40 mK, 24° à +30 °C |
| Type et pas du détecteur | Microbolomètre non refroidi, 17 µm |
| UltraMax | Le processus de très haute résolution quadruple le nombre de pixels, activé dans FLIR Tools+ |
| Viseur | Non |
| Zoom numérique | Continu de 1x à 4x |
| Mesure et analyse | |
|---|---|
| Alarme en couleur (isotherme) | Supérieure/inférieure/intermédiaire/condensation/isolation |
| Correction liée à l’émissivité | Oui : variable de 0,01 à 1,0 ou sélectionnée dans une liste de matériaux |
| Corrections de mesure | Oui |
| Détection automatique de la chaleur et du froid | Marqueurs maximum/minimum automatiques dans la zone |
| Moyenne d'échantillonnage en mode Screen-EST | Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature |
| Plage de températures de l’objet | •-20 à +120 °C (-4 à 248 °F) •0–650 °C (32–1200 °F) •En option, 300–1 000 °C (572–1830 °F) |
| Point de mesure | 1 en mode direct |
| Précision | ±2 °C (±3,6 °F) ou ±2 % du relevé, pour une température ambiante de 15 °C à 35 °C (59 °F à 95 °F) et une température de l'objet supérieure à 0 °C (32 °F) |
| Précision [dérive] en mode Screen-EST | Accuracy (drift): ±0.3°C (±0.5°F) |
| Préréglage de mesures | Aucune mesure, point central, point chaud, point froid, préréglage utilisateur 1, préréglage utilisateur 2 |
| Température de référence | Oui |
| Zone | 1 en mode direct |
| Écart de température | Oui |
| Interface utilisateur | |
|---|---|
| Langues | 21 |
| Technologie d'affichage | IPS |
| Texte | Texte via une liste prédéfinie ou saisi au clavier tactile à l'écran |
| Voix | 60 secondes, micro et haut-parleur intégré (via Bluetooth), sur images fixes et vidéo |
| Écran | Écran tactile PCAP de 4" à affichage 640 x 480 optiquement lié et luminosité de surface de 400 cd/m2 |
| Communication et stockage des données | |
|---|---|
| Audio | Microphone et haut-parleur pour l'ajout d'annotations vocales aux images |
| Charge | Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie |
| Dispositif de stockage | Carte SD amovible (8 Go) |
| Format du fichier image | JPEG radiométrique standard, données de mesure incluses |
| Interfaces de communication | USB 2.0, Bluetooth, Wi-Fi |
| METERLiNK | Connexion sans fil (Bluetooth) à : Instruments de mesure FLIR avec METERLiNK |
| Sortie vidéo | DisplayPort par USB C |
| USB | USB type-C : transfert des données/vidéo/alimentation |
| USB - Norme | USB 2.0 haute vitesse |
| Wifi | Pair-à-pair (ad hoc) ou infrastructure (réseau) |
| Alimentation | |
|---|---|
| Alimentation externe | Adaptateur CA, 90–260 VCA, 50/60 Hz ou sur prise 12 V d'un véhicule (câble avec prise standard, en option) |
| Autonomie de la batterie | Environ 2,5 heures à une température ambiante de 25 °C (77 °F) dans le cadre d’une utilisation typique |
| Gestion de l’alimentation | Arrêt et mode veille automatiques |
| Poids de la batterie | 140 g (4,9 onces) |
| Température de charge | 0 °C à +45 °C (32 °F à +113 °F) |
| Tension de la batterie | 3,6 V |
| Type de batterie | Batterie Li-ion, chargée dans la caméra ou sur un chargeur séparé |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | •ETSI EN 301 489-1 (radio) •ETSI EN 301 489-17 •EN 61000-6-2 (Immunité) •EN 61000-6-3 (Émission) •FCC 47 CFR art. 15 Classe B (Émissions) |
| Garantie | http://www.flir.com/warranty/ |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 heures/95 % d'humidité relative 25–40 °C (77–104 °F) sur deux cycles |
| Montage sur trépied | UNC 1/4"-20 |
| Plage de températures de fonctionnement | -15 °C à 50 °C |
| Plage de températures de stockage | -40 °C à 70 °C |
| Résistance aux chutes | Conçu pour 2 m (6,6 pi) |
| Spectre radioélectrique | •ETSI EN 300 328 •FCC art. 15.249 •RSS-247 2e édition |
| Sécurité | EN/UL/CSA/PSE 60950-1 |
| Informations générales | |
|---|---|
| Alarme | Alarme pour taux d'humidité, alarme d'isolation, alarmes de mesure |
| Emballage | Caméra infrarouge avec objectif, batterie (2 unités), chargeur de batterie avec alimentation, protection pour l’objectif et la lampe situés à l’avant, dragonnes (main et poignet), sangles, protège-objectifs (avant et arrière), chiffon pour objectif, alimentation 15 W 3 A, documentation imprimée, carte SD de 8 Go, tournevis Torx, câbles (USB 2.0 A vers USB Type C, USB Type C vers HDMI, USB Type C vers USB Type C) |
| Format de l'emballage | 500 x 190 x 370 mm (19,7 x 7,5 x 14,6 po) |
| Matériau du boîtier | PCABS avec TPE, magnésium |
