FLIR EV45-NACS

Adaptateur de test de chargeur VE avec fiche NACS et convertisseur de type 1

$1,065.00

Le FLIR EV45-NACS est équipé d’une fiche NACS intégrée pour les bornes de recharge NACS ou les prises murales c.a. et est compatible avec les stations SAE J1772 Type 1, avec un adaptateur compact inclus. Il est conçu pour les bornes de recharge c.a. (EVSE) de véhicules électriques de niveau 1 ou 2 dans les destinations résidentielles et commerciales. Maintient la sécurité de la borne de recharge VE en vérifiant la mise à la terre de protection (PE) et le câblage électrique, teste le dispositif d’interruption de courant de charge (DICC) pour assurer la sécurité électrique, vérifie la sortie de courant maximale du chargeur VE, les tensions de charge de sortie et la fréquence pour d’autres vérifications de performance et de sécurité, avec l’option d’utiliser le multimètre FLIR DM286 IGM pour une solution de trousse complète. La technologie Bluetooth® FLIR METERLiNK® du DM286 vous permet de vous connecter sans fil à l’application METERLiNK® sur les appareils mobiles, ce qui permet la documentation, la production de rapports et le partage instantanés des résultats.

Teste la mise à la terre de protection (PE), le câblage électrique,
Teste le dispositif d’interruption de courant de charge (DICC)
Vérifie la sortie de courant maximale du chargeur EV

Conçu pour le système NACS et compatible avec le type 1 — comprend u convertisseur compact Type 1 vers NACS

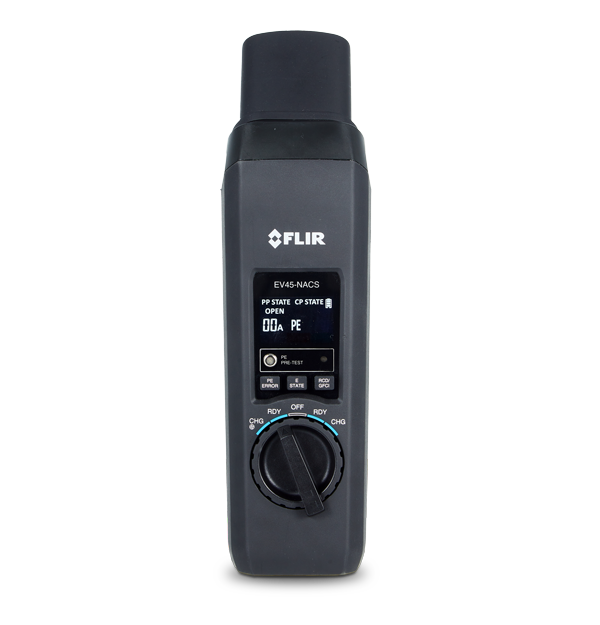

Voyant d’état complet du chargeur de VE avec affichage couleur ACL

Mesurez avec précision la tension et la fréquence de charge avec le multimètre numérique FLIR DM286 en option doté de la connectivité METERLiNK®

Spécifications

Highlighted
Catégorie de sécurité	CAT II-300 V, CEI 61010-1

Mesure et analyse
CP Error (E state) Simulation	Réussite/défaut (signal CP court-circuité vers PE)
CP State Simulation	A (déconnecté), B (connecté), C (charge), D (charge avec ventilation), E (erreur)
PE Error Simulation	Réussite/défaut (interruption du conducteur PE)
PE Pre-Test	Réussite/défaut (> 50 V CA/CC entre le conducteur PE et le capteur tactile)
PP State Simulation	Ouvert, 13 A, 20 A, 32 A, 63 A
RCD/CCID Trip Test	Réussite/défaut (vérifier l'activation RCD/CCID une fois déclenchée)
Type d'entrée	Bornes de mesure : L1, L2/N, PE Sortie à des fins de test uniquement : Max. 250 V (monophasé), 50 / 60 Hz, CAT II 300 V, max. 10 A
Voltage Phase Indication	L1, L2

Communication et stockage des données
Sortie	(Facultatif) DM286 : CP État C / D pour tension CA avec mesure en Hz (en option) IM75-2 : CP État B pour le test d’isolation des câbles VE

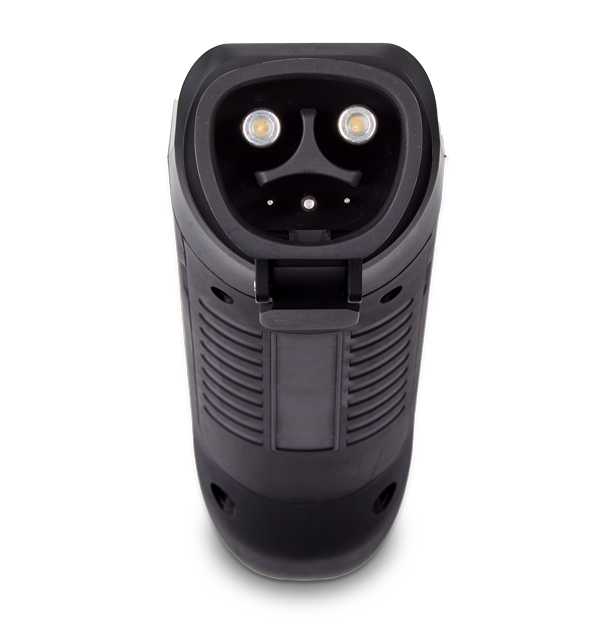

Types de connecteur	NACS (intégré), type 1 (convertisseur inclus)

Alimentation
Autonomie de la batterie	Environ 100 heures, avec piles alcalines
Type de batterie	4 piles alcalines AA

Informations générales

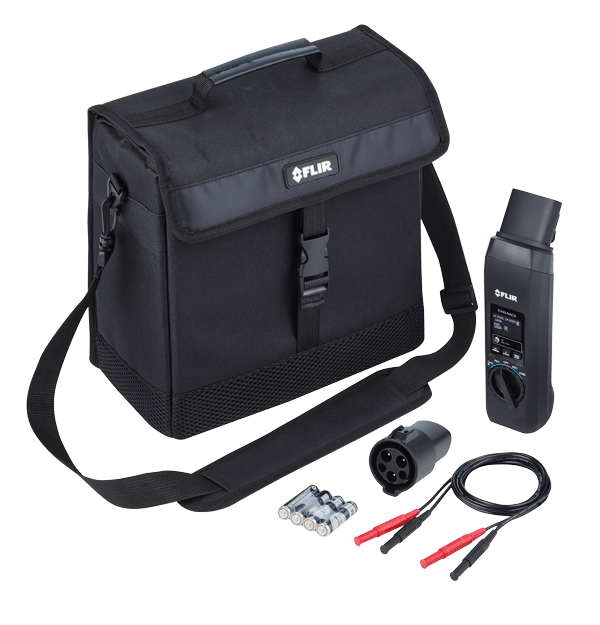

Contenu de la livraison	EV45-NACS Convertisseur de type 1 pochette de transport Fils de test 4 ×piles AA manuel de l’utilisateur
Dimensions [L x P x H]	237 mm × 65 mm × 56 mm (9,33 po × 2,56 po × 2,20 po)
Poids	600 g (1,32 lb)

Spécifications environnementales et certifications
Altitude de fonctionnement	2 000 m (6 560 pi)
Catégorie de sécurité	CAT II-300 V, CEI 61010-1
CEM	EN61326-1
Certifications	ETL, CE
Garantie	Garantie limitée de 3 ans https://www.flir.com/testwarranty
Operating Ambient Temperature and Relative Humidity (RH)	−10 °C à 30 °C (14 °F à 86 °F), <85 % HR 30 °C à 40 °C (86 °F à 104 °F), <75 % HR 40 °C à 50 °C (104 °F à 122 °F), <45 % HR
Température de stockage et humidité relative [HR]	-20 °C à 60 °C (-4° F à 140 °F), 0 à 80 % HR (sans piles)
